一、前言

傳統密煉機普遍采用“直流電機 + 減速機”方案（西門子 6RA70擴容已停產），存在啟動沖擊大、能耗高、維護難、無應急措施等痛點。本文以某橡膠現場 1250 kW×2 直流雙驅密煉機為例，分享一套“上海精基永磁同步電機 + 英威騰GD5000系列高壓變頻器”改造實例，兼顧“減少停產施工”與“投資回收期 < 3 年”兩大落地需求。

 二、原系統痛點歸納

 三、兩種改造路線對比

> 現場最終選用方案 2，兼顧效率與機械共振風險。

 四、關鍵技術細節

 4.1 電機選型

- 型號：TPSC-2500YC（10000）

- 額定：2500 kW / 10 kV / 350 rpm / 68 kN·m

- 過載：2.2 倍啟動轉矩，2 倍運行過載

- 冷卻：自循環水冷（IP55）

 4.2 變頻器亮點

- GD5000系列，3550 kVA，磁鏈閉環矢量控制

- 快速制動（疊頻）+ 飛車啟動 + Syn-transfer 無擾切換

- 雙路控制電源 + 來電自啟動，真正零非停

 4.3 共振抑制

1. 柔性聯軸器：蛇簧 + 阻尼墊；

2. 變頻參數：在線掃頻，避開 38 Hz/76 Hz 結構模態；

3. 底座配重：現場實測增加 480 kg 配重塊，振幅降至 1.2 mm/s ；

 五、施工“七步法”（減少停產時間）

1. 預制電機底座 → 2. 離線組裝對中 → 3. 拆舊電機

4. 吊裝永磁電機 → 5. 聯軸器熱裝 + 激光對中 → 6. 接線 + 空載試車

7. 重載投料，72 h 連續考核

 六、改造收益實測

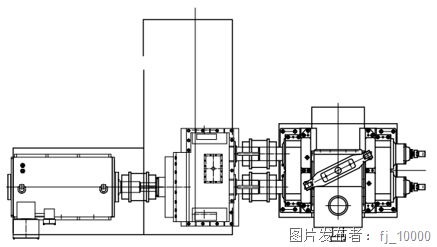

 七、改造示意圖

 八、結論

1. 高壓永磁 + 高性能變頻器是密煉機升級“最優解”：節能 >10 %、維護減半、降低零備件停產風險。

2. “半直驅”在 2500 kW級大功率場景下，效率與可靠性可兼得；關鍵在共振抑制與施工窗口策劃。

論文作者：張文標、王曉稷、盧金洪、何維榕
