3D工業相機的五軸聯動點膠3D軌跡提取

3D軌跡提取是連接五軸聯動掃描與五軸聯動點膠的核心橋梁，也是確保點膠精度的關鍵環節。其核心工藝目的是從掃描獲取的工件實際點云數據中，通過專業算法自動識別出需要點膠的特征邊緣、凹槽中心線或預設點膠路徑，并將這些特征信息轉化為五軸點膠機可直接執行的運動代碼，確保點膠軌跡與工件實際形貌精準匹配，從根本上避免因理論軌跡與實際工件偏差導致的點膠缺陷。

光子精密GL-8000系列3D線激光輪廓測量儀采集的高密度、高精度點云數據，是3D軌跡提取的核心基礎，為軌跡提取的準確性提供了堅實的幾何依據。其數據支撐作用主要體現在特征識別和軌跡生成兩個核心環節，二者緊密銜接、缺一不可：

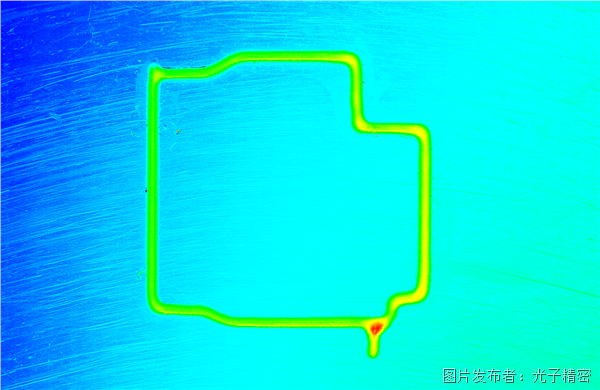

在特征識別環節，專業算法通過分析點云數據的曲率變化、梯度分布和灰度差異，可自動識別出點膠槽的邊緣、底部、拐角等關鍵特征，無需人工干預，實現特征識別的自動化和精準化。針對AI/AR眼鏡制造中常見的深槽（深度>2mm），GL-8000專門配備了大角度接收光學系統，可有效避開槽壁的遮擋，確保槽底和槽壁的點云數據完整采集、無遺漏，為深槽點膠軌跡的精準提取提供有力保障。例如，在AR眼鏡中框深槽點膠場景中，通過點云曲率分析，可精準定位槽底中心線，確保膠路沿槽底均勻涂布，避免出現膠路偏移、漏膠等問題。

在軌跡生成環節，系統將識別出的特征線轉換為符合點膠要求的空間曲線，再通過運動學算法進一步分解為五軸運動的位置數據（X, Y, Z）和姿態數據（A, C軸角度），最終形成五軸點膠機可直接執行的運動指令。以類似的手機劉海屏點膠場景為例，膠閥需與產品平面保持45°夾角以避開周邊部件的干涉，這一關鍵姿態信息，正是通過分析點云的法向矢量精準計算得出的，充分體現了軌跡提取的專業性和精準性，也驗證了GL-8000點云數據的可靠性。

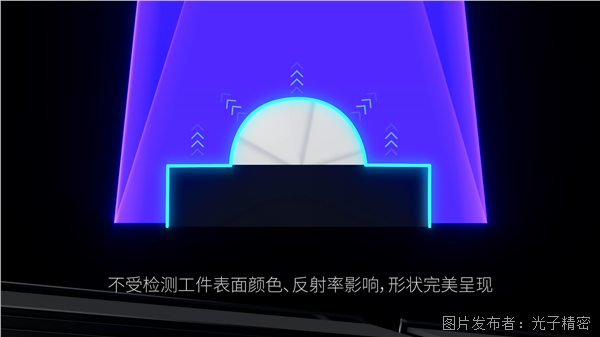

針對AI/AR眼鏡制造中常見的透明基材（如波導片、透明中框），由于其透光性強、反射信號弱，傳統測量設備易出現點云采集模糊、特征邊界不清晰的問題，而GL-8000的HDR寬動態模式可有效解決這一痛點。該模式能夠同時捕捉透明材質的弱反射信號和膠槽邊緣的漫反射信號，通過算法增強特征對比度，確保特征邊界清晰可辨，有效避免因透明件導致的特征丟失，保障軌跡提取的可靠性和準確性。
