科洛威爾RS422-1553B內嵌模塊(CLV-8073)采用了FPGA+MCU構架。MCU處理器負責1553B通信接口的配置和收發數據管理、RS422收發數據管理，以及1553B和RS422間的數據轉換。

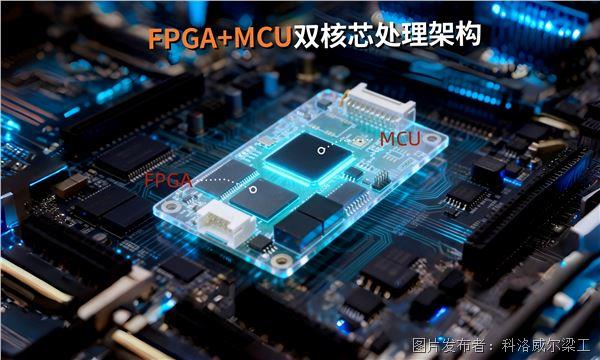

圖 1 FPGA+MCU雙核心

有串口的地方，就能實現1553B通信！可以利用內嵌模塊CLV-8073，通過通用串口控制主機，實現與1553B通信網絡的交互對接。模塊體積小巧，適合內嵌入便攜式測試設備中。

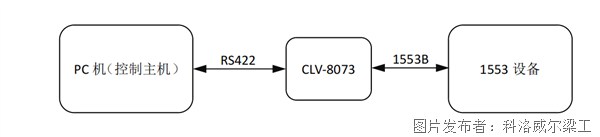

圖 2 CLV-8073使用場景

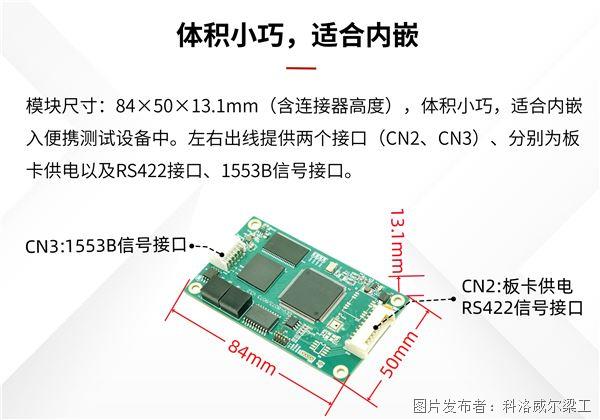

圖 3 CLV-8073尺寸與接口

本文介紹其開箱測試過程，幫助大家拿到產品后迅速實現1553B功能測試。通過開箱檢查、連接組網、示例程序安裝、功能測試四個方面進行介紹。

（一）開箱檢查

產品標配有：RS422轉1553B內嵌模塊、配套線纜PHB-12Y-200,PHB-20Y-200、資料光盤、合格證、裝箱清單。

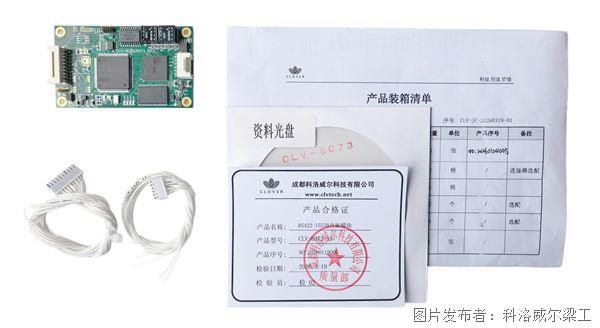

圖 4 RS422-1553B內嵌模塊標配

選配組件有：耦合器、終端電阻、1553B線纜。

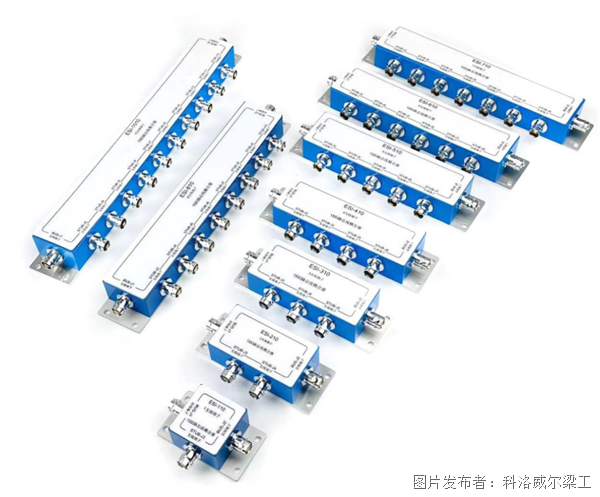

圖 5 選配組件

開箱后根據裝箱清單核對產品型號與數量。

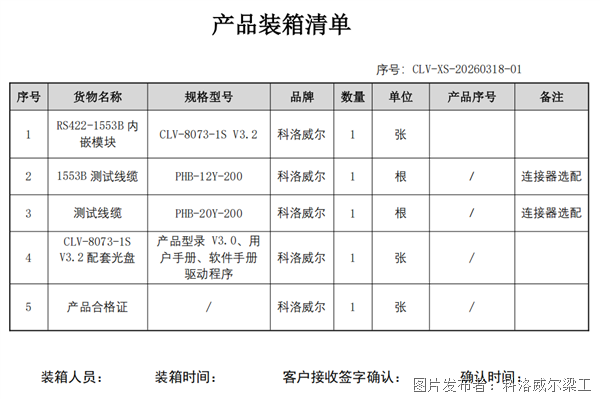

圖 6 產品裝箱清單

（二）連接組網

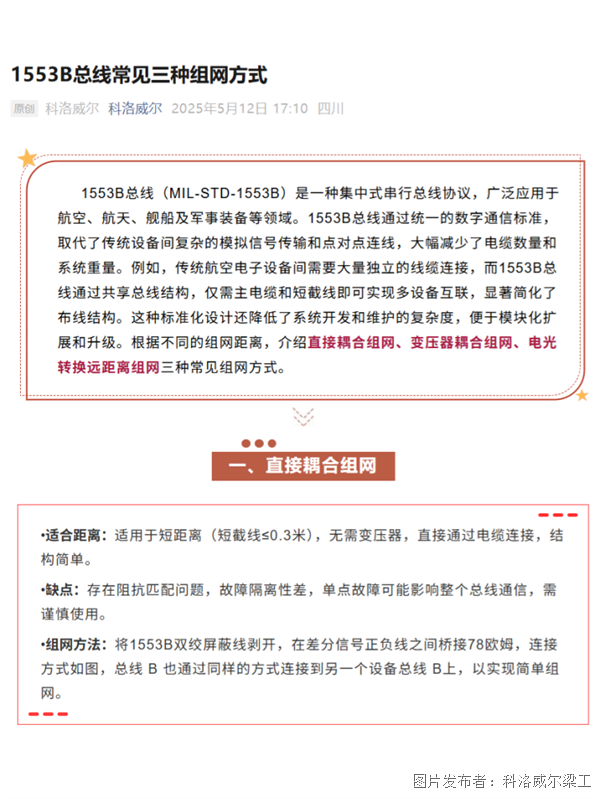

根據不同的組網距離，1553B具有直接耦合組網、變壓器耦合組網、電光轉換遠距離組網三種常見組網方式。具體分析詳見科洛威爾公眾號文章《1553B總線常見三種組網方式》https://mp.weixin.qq.com/s/zSk_M43ZpY4yNfUg9tCggQ

我們以變壓器耦合組網方式給大家演示，將開箱產品RS422-1553B內嵌模塊（CLV-8073-1S）與科洛威爾另外USB-1553B通信板卡（CLV-5051-1M）進行對測。組網組件如下：

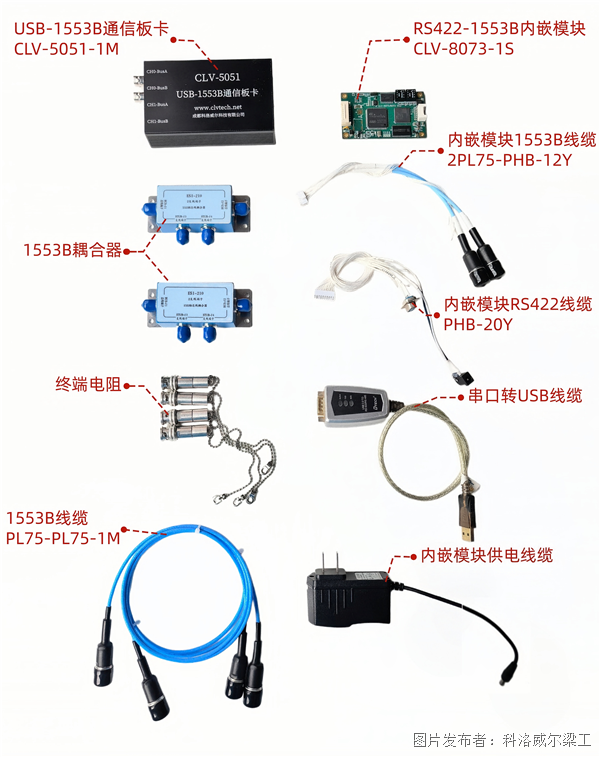

圖 7 RS422-1553B內嵌模塊組網組件

(1) RS422-1553B內嵌模塊CLV-8073-1S,1張

(2) USB-1553B通信板卡CLV-5051-1M,1張

(3) 雙支線耦合器ESI-210，2只，

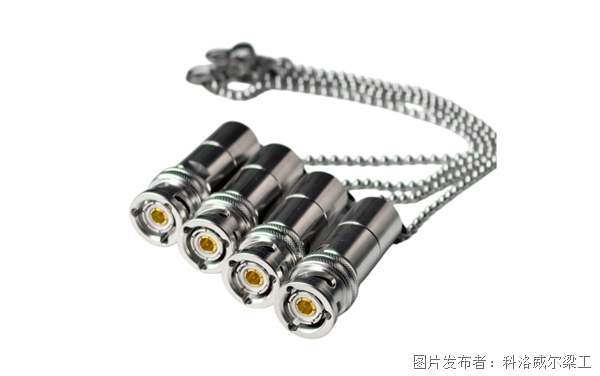

(4) 接在耦合器兩端的終端電阻TNG1-4-78，4只，

(5) 連接耦合器與內嵌模塊1553B線纜2PL75-PHB-12Y-200，1根

(6) 內嵌模塊RS422線纜PHB-20Y-200，1根

(7) 串口轉USB線纜1根

(8) 內嵌模塊供電線纜1根

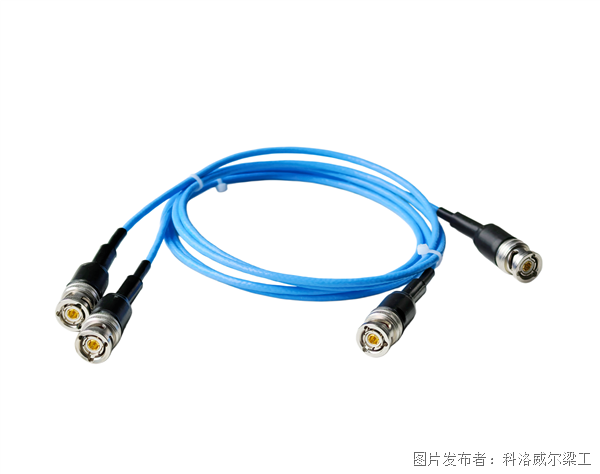

(9) 耦合器與USB-1553B內嵌模塊線纜PL75-PL75-1M，2根。

具體組網如圖所示：

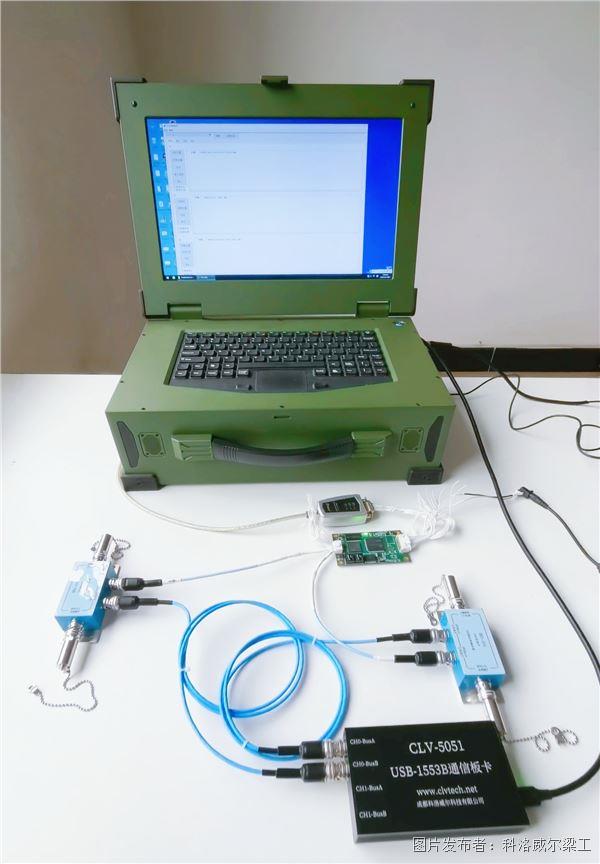

圖 8 RS422-1553B內嵌模塊組網圖

將RS422 接口與控制主機的串口連接（收發交叉連接），1553B 通信接口與待通信的 1553B 網絡連接。

（三）示例程序安裝

示例程序在隨產品光盤\demo setup目錄中，可點擊進行程序安裝。

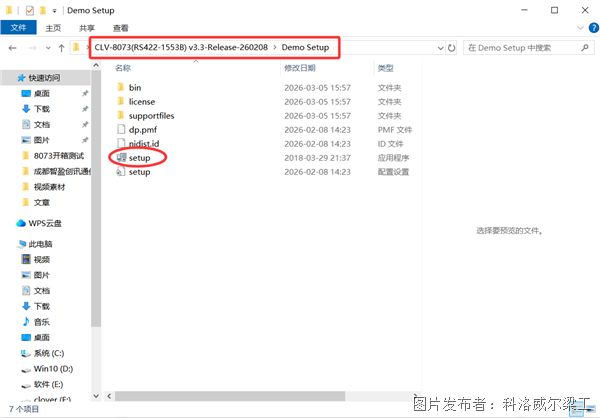

圖 9 RS422-1553B內嵌模塊示例程序安裝

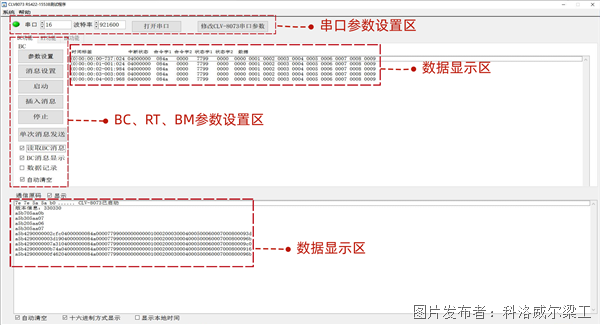

軟件涵蓋模塊基本應用功能，可實現與對測設備進行通信交互，且免費向客戶提供源代碼。軟件分為串口參數設置區、BC、RT、BM參數設置區、數據顯示區、通信源碼顯示區四大塊。

圖 10 RS422-1553B內嵌模塊軟件界面

（四）功能測試

第一步：打開軟件界面，打開串口。

（1）通過電腦設備管理器，查看設備串口號。

（2）運行測試?yán)蹋蜷_軟件界面；

（3）在串口參數設置區，輸入對應串口號打開串口。

波特率：921600bps;

數據位：8bit；

停止位：1bit;

校驗：無校驗；

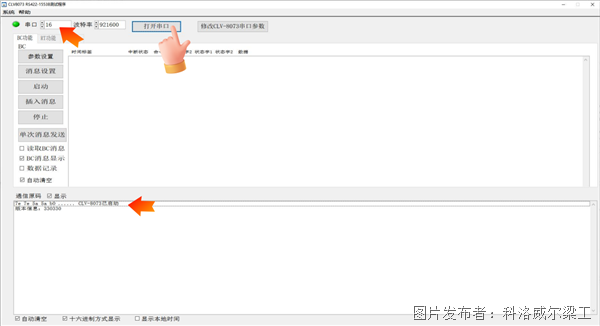

圖 11 打開串口

第二步：模塊上電

模塊上電正常啟動后：

（1）會在通信原碼串口輸出啟動成功標識字符串：“7E7E5A5AB0”，以及模塊版本信息。該字符串僅在模塊上電啟動成功時，輸出一次。

（2） 如果沒有收到啟動成功標識字符串，或者收到的字符串不正確；請檢查串口連線，串口參數設置。

（3）板卡上LED2，核心狀態指示燈閃爍。

（4）如果LED2沒有閃爍，請檢查模塊供電、線纜連接。

第三步：功能測試

我們將RS422-1553B內嵌模塊（CLV-8073-1S）作為BC端，將USB-1553B通信板卡(CLV-5051)作為被測設備RT端進行測試。

1、BC設置

(1)BC參數設置

點擊”BC\參數設置”按鈕，進入BC設置面板，本次為簡單測試，可以直接保持軟件面板的默認值，直接點擊“確定”。

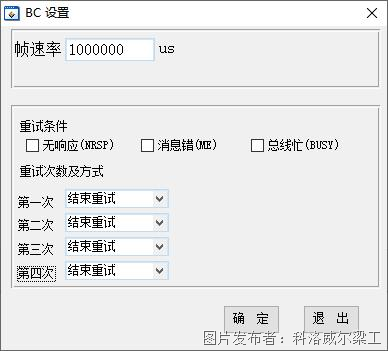

圖 12 BC參數設置

（2）BC消息設置

點擊主界面”BC/消息設置”按鈕，進入 BC 消息編輯面板，面板左側是消息編輯區，中

間為操作按鈕，右側是消息隊列顯示區：

創建一條消息：

消息類型：BC->RT;

在總線 A 上發送；

幀開始；

RT 地址 1，子地址 2，數據個數 10；

數據 0~9 的遞增序列。

點擊“創建消息”，可以看到 BC 消息隊列中已經生成一條消息。

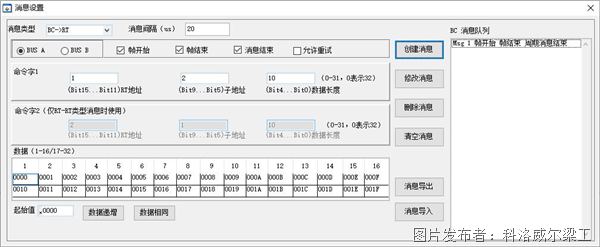

圖 13 BC消息設置

（3）BC參數設置完成后點擊啟動。

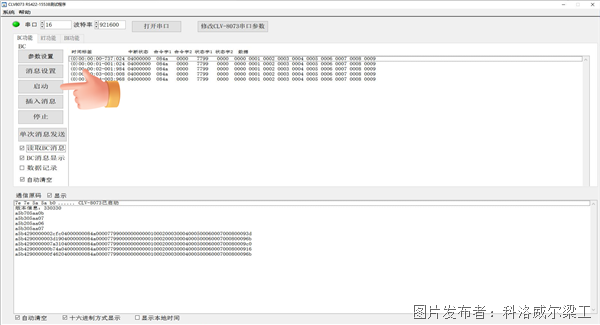

圖 14 BC啟動

此時因?yàn)?/span>RT未啟動，中斷狀態未04000000。

2、RT設置

（1）RT初始化

點擊被測設備USB-1553B通信板卡(CLV-5051)主界面“RT初始化”按鈕，初始化RT功能。

（2）RT參數設置

點擊主界面的RT區域“參數設置”按鈕，進入RT設置面板：

圖 15 RT參數設置

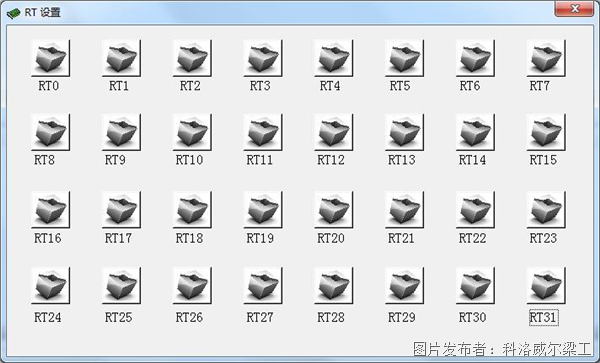

點擊相應的RT圖標，進入RT設置面板，如下圖所示：

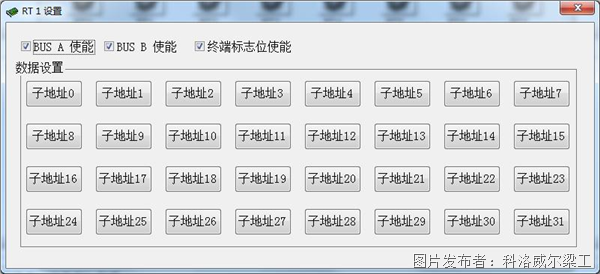

圖 16 RT設置面板

在該面板上，可以對該RT是否響應來自BUSA/B的消息、終端標志位是否使能以及各個子地址參數進行設置。如無特殊要求，請保持BUSA/B的消息、終端標志位處于選中使能狀態。

點擊面板上子地址按鈕，可打開該子地址的設置面板。在子地址設置面板中可對該子地址的（發送）數據緩沖區和錯誤注入功能進行設置：

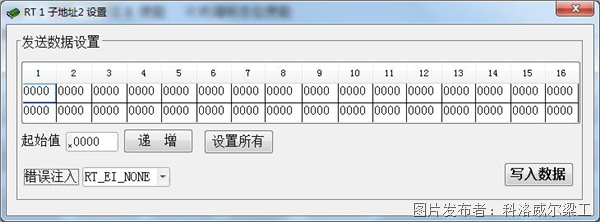

圖 17 RT子地址設置

（3）RT參數設置完成后點擊啟動。

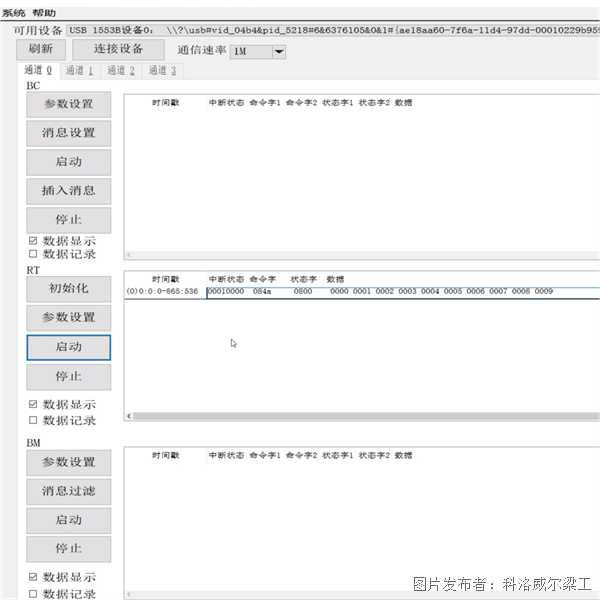

圖 18 RT啟動

RS422-1553B內嵌模塊（CLV-8073）的BC消息中斷狀態變?yōu)?0010000，BC與RT正常通信。

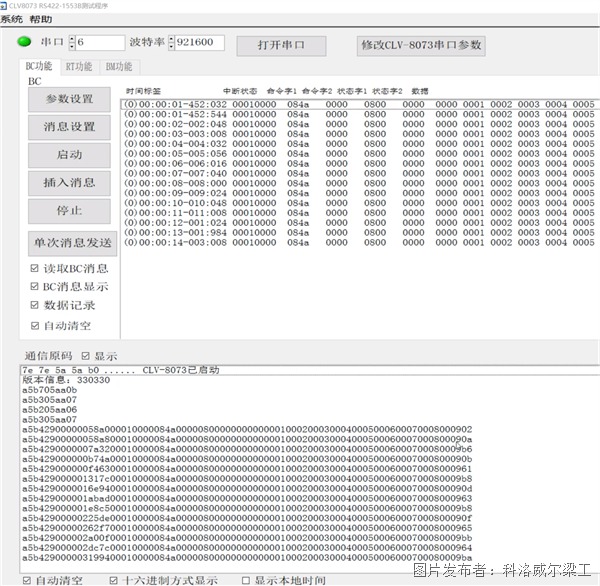

圖 19 CLV-8073 BC與RT正常通信

3、數據顯示、存盤與查看

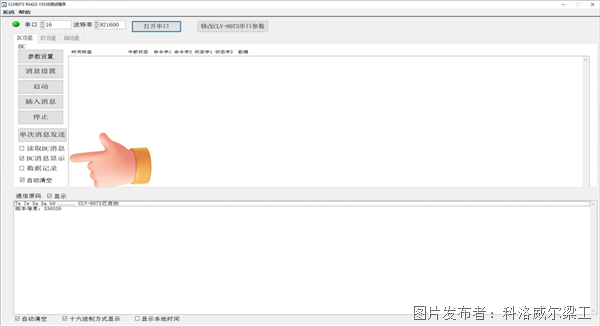

在主界面左側，BC、RT、BM 對應有各自的顯示使能勾選框、數據記錄使能勾選框，可以控制當前是否實時顯示消息數據、是否繼續數據記錄存盤。

圖 20 BC顯示、記錄使能勾選

以本次BC功能為例，勾選BC功能區“數據記錄”，將把讀取到的BC消息，以解析后的格式寫入文本文件存儲。數據字段之間以空格隔開，數據文件可以方便的導入Excel表格進行分析。

數據文件命名為“BcMsg_ch0.txt”,存放于例程可執行文件同目錄下，RT與BM同理。

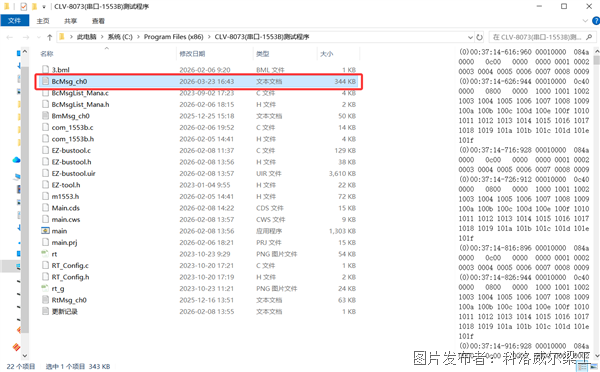

圖 21 BC數據文件

以上就是RS422-1553B內嵌模塊（CLV-8073-1S）快速開箱測試過程，如有疑問，歡迎一起交流討論。

備注：科洛威爾軟件持續迭代中，本演示只限當前版本。如需最新產品情況，請與我們聯系。科洛威爾-梁工 18780222336(VX同號)
