在表面貼裝技術（SMT）生產流程中，回流焊是決定最終產品質量的關鍵工序。隨著電子產品向小型化、高密度、高可靠性方向發展，傳統的空氣回流焊工藝正面臨越來越多的挑戰。氮?dú)獗Ｗo(hù)回流焊作為一種成熟的工藝升級方案，已從高端軍工、汽車電子的專屬，逐步成為精密消費電子制造的主流選擇。

本文將深入探討氮?dú)庠赟MT回流焊中的實際應用價值，并分析如何通過合理的氮?dú)夤?yīng)方案實現工藝優化。

一、為什么回流焊需要氮?dú)獗Ｗo(hù)？

回流焊過程中，焊膏中的焊料顆粒（主要為錫、銀、銅合金）在高溫下熔化，形成焊點。然而，在空氣環境中，高溫會引發一系列氧化反應：

1、焊料氧化：熔融焊料表面形成氧化膜，導致潤濕角增大，出現虛焊、冷焊或立碑現象。

2、銅焊盤氧化：加劇了元件與焊盤之間的結合力下降，影響導電性能。

3、助焊劑失效：高溫下助焊劑活性加速衰減，無法有效去除氧化層。

引入氮?dú)夂螅ㄟ^(guò)將爐膛內氧氣濃度降低至（1000ppm-5000ppm），營造惰性保護環境，可以有效阻斷氧化反應，從而顯著提升焊接質量。

二、氮?dú)鈶?yīng)用帶來的核心工藝優勢

1. 顯著降低缺陷率

在氮?dú)猸h(huán)境下，焊料的表面張力降低，潤濕性增強。實際生產數據顯示，使用氮?dú)饣亓骱负螅⒈㈠a珠、橋連等常見缺陷率可降低60%-80%。這對于0402、0201甚至01005等微型元件的貼裝至關重要。

2. 提升焊點亮度與可靠性

無氧環境確保了焊點的金屬光澤度，不僅外觀更佳，更重要的是避免了氧化物的夾帶。焊點內部結構更致密，在熱循環測試（TCT）和老化測試中的表現遠超空氣回流焊，特別適用于汽車電子、醫療設備及航空航天等高可靠性領域。

3. 擴大工藝窗口

氮?dú)獗Ｗo(hù)放寬了工藝溫度曲線的限制。工程師可以適當降低峰值溫度或縮短高溫停留時間，從而減少對熱敏元件（如LED、塑料連接器）的熱沖擊，同時保持優異的焊接效果。

4. 支持免清洗工藝

在環保要求趨嚴的背景下，氮?dú)猸h(huán)境結合低殘留助焊劑，可以實現免清洗工藝，既降低了輔料成本，又簡化了生產流程。

三、典型應用場景：SMT工廠的氮?dú)夤?yīng)模式

目前SMT工廠獲取氮?dú)庵饕袃煞N途徑：液氮儲罐供氣與現場制氮。隨著氮?dú)庀牧康脑黾雍统杀究刂埔蟮奶岣撸F(xiàn)場制氮方式正被越來越多中大型SMT企業所采納。

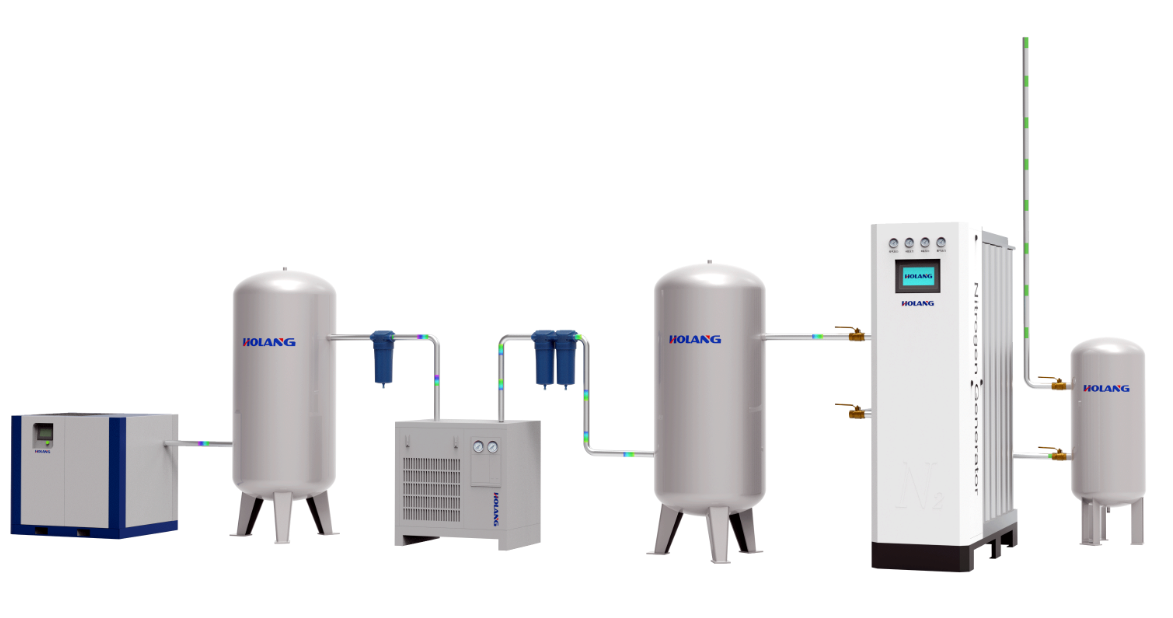

一套典型的SMT現場制氮系統通常包括：

空壓機：提供壓縮空氣源

冷干機與過濾系統：去除壓縮空氣中的油、水和顆粒物

變壓吸附（PSA）制氮機：分離氧氣，輸出純度98%-99.999%的氮?dú)?/p>

氮?dú)饩彌_罐與管道：穩定氣壓，輸送至回流焊爐膛

相較于液氮供氣，現場制氮方案具有氣源穩定、成本可控（長期運營成本降低約40%-60%）、無運輸安全風險等突出優勢，尤其適合24小時連續生產的制造企業。

四、現場制氮在SMT產線的實際效益分析

以某大型汽車電子制造商的SMT車間為例，該工廠共配置8條高速貼片線，前期采用液氮供氣，月均氮?dú)赓M(fèi)用高達12萬元。在引入高品質PSA制氮系統后：

成本優化：設備投資在14個月內通過能耗節約完成回收，后續每年節省成本超80萬元

供氣保障：避免了液氮運輸受天氣、節假日影響導致的斷供風險

質量控制：氮?dú)饧兌确€(wěn)定在99.99%以上，回流焊爐膛氧含量精準控制在1000ppm以下，產品直通率（FPY）從97.5%提升至99.2%

五、專業氣體解決方案：HOLANG的技術支撐

實現上述工藝效益，離不開穩定、高效、智能化的現場制氮設備。昊朗（蘇州）能源科技有限公司（簡稱 HOLANG） 正是這一領域的專業深耕者。

成立于2017年，HOLANG坐落于中國蘇州，是一家專注于工業氣體技術創新與智能制造的高新技術企業。公司集研發、設計、生產、銷售與服務于一體，致力于為全球客戶提供先進、可靠、高效的氣體解決方案。

自成立以來，HOLANG始終堅持“技術引領、品質為本、服務至上”的發展理念，圍繞氣體發生系統的核心技術不斷突破，產品技術性能處于行業前列。公司擁有一支經驗豐富、專業互補的技術團隊，并與國內外多家科研機構、高校及行業頭部企業建立了長期穩定的合作關系，在產品定制化、系統集成和智能控制等方面形成了獨特優勢。

針對SMT電子制造行業對氮?dú)饧兌取⒎€(wěn)定性和能耗的嚴苛要求，HOLANG的模塊式氮?dú)獍l(fā)生器系列產品，采用高效PSA變壓吸附技術，具備以下核心優勢：

純度精準可控：可根據回流焊工藝需求，靈活調節99%至99.999%的氮?dú)饧兌龋ヅ洳煌a膏配方與元件密度要求

智能化運行：配備PLC控制系統與遠程監控模塊，實時顯示氮?dú)饧兌取⒘髁俊毫霸O(shè)備運行狀態，支持與MES系統對接

節能高效：優化吸附塔結構與氣流分布設計，能耗較同類產品降低15%-20%，顯著降低長期運營成本

模塊化設計：占地面積小，可根據產線擴展需求靈活增加產氣模塊，實現按需擴容

六、總結與展望

隨著SMT工藝向更高密度、更窄間距發展，氮?dú)饣亓骱敢褟摹板\上添花”轉變?yōu)椤捌焚|(zhì)剛需”。對于追求高可靠性、高良率的電子制造企業而言，引入現場制氮方案不僅是降低長期運營成本的經濟選擇，更是構建核心制造競爭力的技術保障。

HOLANG將繼續秉承“以客戶為中心”的服務宗旨，深耕氣體分離與純化領域，以持續創新為驅動，助力SMT電子制造、3D打印、激光焊接、生物制藥、食品包裝等多元行業客戶提升生產效率、降低運營成本，實現可持續、高質量發展。未來，HOLANG將加快全球化布局，推動技術升級與產業協同，與合作伙伴共同開創氣體應用的新篇章。
