由于其非接觸式測量、高精度以及不受蒸汽、粉塵和壓力變化影響等特點，雷達液位變送器已成為連續液位測量中最可靠的技術之一。然而，一些現場條件——尤其是溫度、壓力、介電常數、湍流和泡沫——仍會影響測量的可靠性。

本文提供了一個清晰的技術概述，說明這些因素如何影響雷達性能，以及如何在實際應用中確保液位測量的準確性。

一、溫度對雷達液位變送器的影響

雷達波在空氣中的傳播基本不受溫度變化影響——微波的傳播速度幾乎不受熱條件影響。然而，溫度限制主要來自變送器本身的硬件，包括天線、密封材料以及電子元件。

1. 傳感器溫度極限

工業雷達液位變送器的典型工作范圍為：–40 °C 至 +150 °C（標準過程連接）。

對于帶有延長噴嘴或冷卻機制的特殊高溫設計，可達 300 °C。

當介質溫度較高時，天線可能過熱，密封材料可能老化，電子元件可能發生漂移或停止工作。

2. 高溫應用的處理方法

常見工程解決方案包括：空氣或水冷卻夾套、延長導管或波導，使天線遠離高溫蒸汽區域，保持天線與最高液位之間 100–800 mm 的安全距離，選用 PTFE 窗口或耐高溫過程密封。

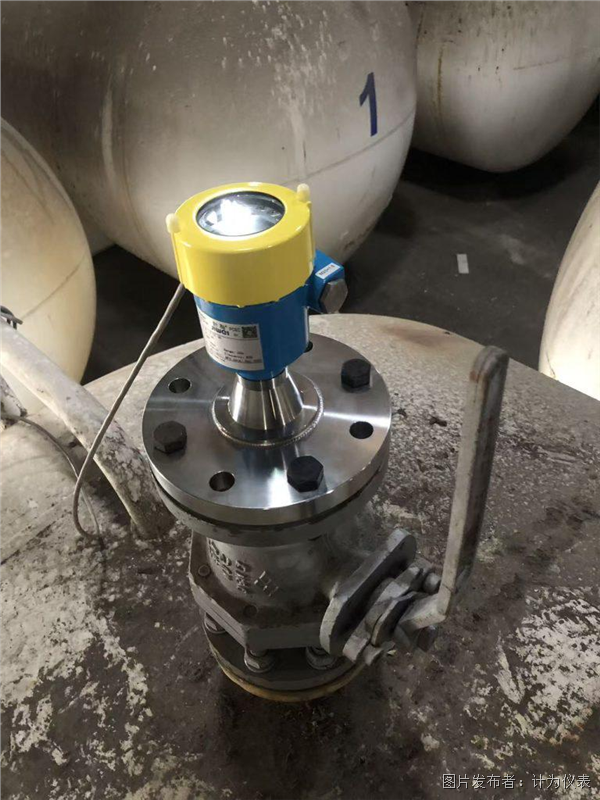

二、工藝壓力對雷達測量的影響

雷達信號不受空氣密度影響，因此可在真空環境或加壓容器等條件下良好工作，然而，變送器的機械結構具有自身的允許壓力等級。如果容器壓力超過該限制，可能導致天線變形，可能產生密封泄漏，由于機械應力，信號質量可能下降。

不同制造商根據天線類型、法蘭等級和密封材料，規定不同的最大工作壓力。

三、影響雷達性能的介質特性

雷達測量依賴于微波反射強度。多種介質特性會影響回波信號質量。

1. 介電常數（DK / εr）

介電常數決定了雷達信號在液體表面的反射強度。

高介電常數（>10 mS/cm 電導率）→ 反射強，測量穩定

低介電常數（1.2–2.0）→ 反射弱，存在信號丟失風險

現代 80 GHz 高頻雷達甚至可以測量非常低介電常數的烴類，但較舊或低頻（6G / 26G）雷達可能存在困難。

典型介電常數數值：

如果介電常數過低，可能需要使用喇叭天線或?qū)Рɡ走_(dá)。

2. 湍流、液面運動和泡沫

湍流 強烈攪拌或進料流會產生液面波動、渦流形成、微波散射等情況，這會導致信號衰減或讀數不穩定。

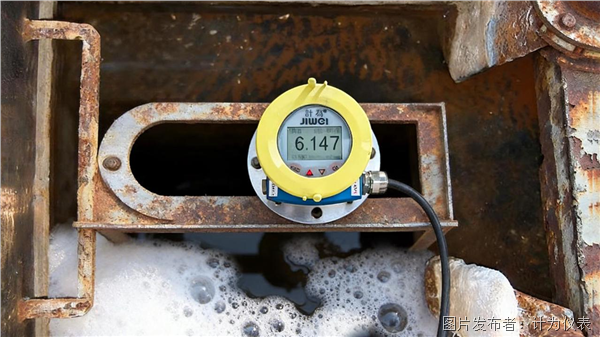

泡沫 泡沫會吸收并散射微波能量。

濕且導電的泡沫 → 通常仍可測量

干燥且厚的泡沫 → 衰減嚴重，可能信號丟失

應用建議：

避免安裝在進料口上方，使用靜液井或旁通腔，對于小罐或短量程，選擇更高頻率的雷達。

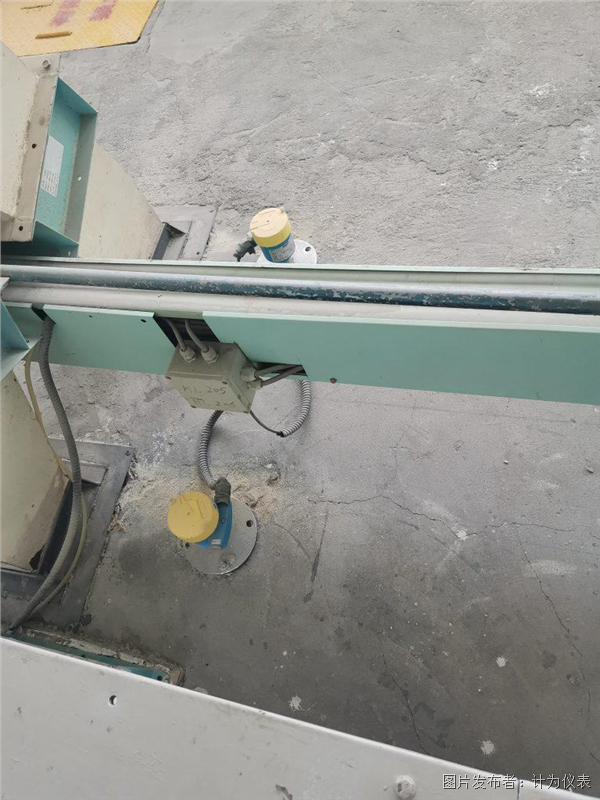

四、確保雷達性能的安裝指南

正確安裝對于測量精度至關重要。

1. 避免干擾源

不要安裝在進料口、進料流或落料區域上方，遠離攪拌器或槳葉，避免安裝在產生強烈渦流的位置。

2. 材料與防腐保護

對于腐蝕性或易結晶介質：使用 PTFE 窗口、PTFE 襯里天線或分離式法蘭設計，確保密封材料溫度不超過 PTFE 的 200 °C 限值。

3. 保持安全距離

在天線與最高液位之間保持 100–800 mm 的設計距離，以減少熱影響并避免結垢。

五、雷達液位變送器的工作原理

1. 飛行時間（ToF）雷達

變送器發射微波脈沖，并測量回波返回所需時間：

t = 2d / c

其中：

d = 到液面距離

c = 電磁波傳播速度

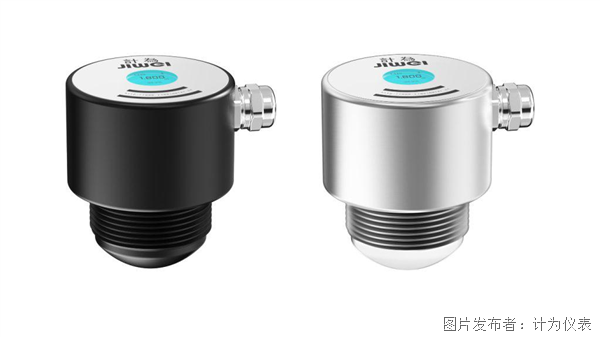

2. 調頻連續波（FMCW）雷達

采用掃頻信號。發射頻率與接收頻率之間的差值與距離成正比，從而提供更高的分辨率和穩定性。

結論

雷達液位變送器在各種工業工況下都能提供卓越的可靠性。理解溫度、壓力、介電常數、湍流及安裝位置的影響，對于確保測量精度和長期穩定性至關重要。

通過選擇合適的雷達頻率、天線類型及安裝方式，即使在復雜或動態工藝環境中，也可以實現高度可靠的液位測量。
