為電池“把脈”：BEST-307 如何偵測材料的“電阻”心跳

2026/4/10 16:40:40

在鋰離子電池、燃料電池及液流電池的研發與質控體系中，隔膜與電極材料的導電性能是決定電池內阻、倍率性能及安全性的關鍵指標。北廣精儀 BEST-307 電池隔膜電阻率測試儀（亦稱固體炭素/碳紙垂直電阻率測試儀）正是為此而生的精密檢測設備。它通高精度的四探針法與四端法（Kelvin 接線法），結合程控壓力系統，實現了在模擬電池實際裝配壓力下對隔膜、碳紙、雙極板等材料的垂直方向電阻率與接觸電阻的精準測量。

第一章設備概述與技術原理

1.1 設備定位與核心功能

北廣精儀 BEST-307 是一款集精密電學測量、微機控制與自動壓力加載于一體的專用測試平臺。雖然其標準命名常指向“碳紙垂直電阻率測試”，但其技術特性完全覆蓋并適用于鋰電池隔膜、燃料電池質子交換膜以及電極涂層的電阻特性評估。

核心測量能力：

體積/垂直電阻率：測量材料在厚度方向的導電能力，直接關聯電池內阻。
接觸電阻：評估電極-隔膜-集流體之間的界面接觸狀況，優化電池裝配工藝。
壓力-電阻關系曲線：通過壓力掃描，模擬電池在不同壓實密度下的電學性能變化。

1.2 核心測量原理：四探針法與四端法

1.2.1 四探針法（Four-Probe Method）

四探針法是測量半導體及薄膜材料電阻率的經典方法，其核心優勢在于消除引線電阻和接觸電阻的影響。

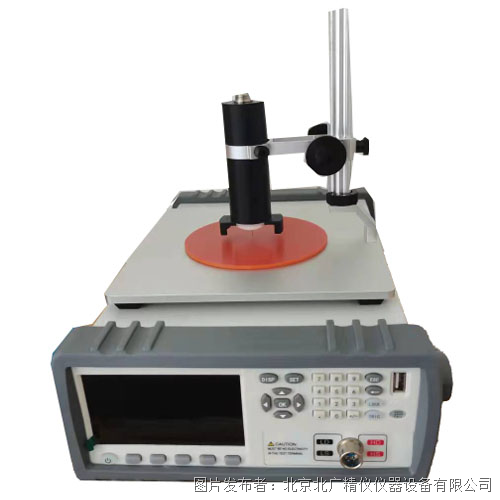

原理簡述：四根探針（通常為鍍金或硬質合金）以等間距（如 1mm）線性排列并壓觸樣品表面。外側兩根探針（1、4）通入恒流源電流 I，內側兩根探針（2、3）測量產生的電壓降 V。根據公式計算電阻率 ρ：

ρ=ln2π?IV?t(對于薄層樣品)

其中 t為樣品厚度。BEST-307 通過高精度 ADC（模數轉換器）采集微弱的電壓信號，結合已知的電流與探針間距，自動計算并顯示電阻率值。

1.2.2 四端法（Four-Terminal Sensing）

對于塊狀樣品或粉末壓實體，設備采用四端法（或稱 Kelvin 法）測量。電流通路與電壓測量通路完全獨立，電壓探針從被測對象的兩點拾取電勢差，由于電壓測量回路輸入阻抗極高，流經電壓引線的電流可忽略不計，從而徹底排除了測試引線自身電阻帶來的誤差。這對于測量低阻值的導電材料（如石墨電極、碳?xì)郑┲陵P(guān)重要。

1.3 遵循的技術標準

BEST-307 的設計嚴格遵循多項國家與國際標準，確保測試數據的權威性與可比性：

GB/T 24525-2009：《炭素材料電阻率測定方法》（適用于多孔碳紙、碳?xì)郑?/span>
GB/T 20042.6-2011：《質子交換膜燃料電池第6部分：雙極板特性測試方法》
YS/T 587.6-2006：《炭陽極用煅后石油焦檢測方法第6部分：粉末電阻率的測定》
ASTM D257：《絕緣材料的直流電阻或電導試驗方法》（相關絕緣材料參考）

第二章硬件系統深度解析

2.1 主機結構與力學系統

BEST-307 采用立式 C 型架或龍門式結構，具備高剛性的加載框架，確保壓力施加的穩定性。

核心部件	技術特性與參數
壓力加載系統	采用伺服電機或步進電機驅動，壓力范圍通常為 0–1000 kg（約 0–4 MPa），可根據需求定制更高壓力（如 5000 N）。壓力控制精度優于 ±0.5% FS，位移速度 1–300 mm/min 可調。
壓頭與夾具	標配鍍金銅電極（如 5 cm × 5 cm 正方形或圓形），確保與樣品接觸良好且耐腐蝕。針對粉末或隔膜樣品，可選配專用模具（內徑 φ10mm 或 φ20mm）。
位移傳感器	高度測量范圍 0.01–10.01 mm，分辨率 0.01 mm，用于實時監測樣品在壓力下的厚度變化，并自動參與電阻率計算（ρ=R×A/t，A為面積，t為實時厚度）。

2.2 電學測量系統

電學測量模塊是設備的“心臟”，其性能直接決定數據的可靠性。

電流源：采用高穩定性恒流源，電流范圍覆蓋 0.1 μA 至 100 mA（多量程自動或手動切換），電流精度 ±0.1% 讀數。微電流能力確保了高阻隔膜測試時不會因電流過大導致發熱或擊穿。
電壓測量：高阻抗、低噪聲電壓表，量程覆蓋 2 mV 至 2 V，分辨率可達 0.1 μV，基本精度 ±(0.1% 讀數 + 0.2% 量程)。
電阻/電阻率范圍：
- 電阻：10?5Ω至 2×106Ω
- 電阻率：10?5Ω?cm至 2×106Ω?cm
- 方阻：10?6Ω/□至 2×102Ω/□

2.3 控制與數據交互

人機界面：部分型號配備觸摸屏，用于本地參數設置與實時數據顯示。
通訊接口：標配 USB 和 RS-232 接口，支持與上位機（PC）軟件進行全功能控制與數據采集。
安全防護：具備過流保護、過壓保護及硬件限位開關，確保設備在誤操作或樣品短路時的安全性。

第三章軟件操作與數據分析

3.1 測試流程標準化

BEST-307 配套的 PC 軟件（通常基于 Windows 環境）實現了測試流程的自動化與標準化。

樣品信息錄入：輸入樣品編號、材料類型、標稱厚度等元數據。
測試方案選擇：
單點壓力測試：在設定的恒定壓力（如 1 MPa）下進行測量，適用于質量控制（QC）。
壓力掃描測試：設定壓力梯度（如 0.5 MPa, 1.0 MPa, 1.5 MPa, 2.0 MPa），自動測量各壓力點下的電阻率，用于研究材料壓縮特性。
動態壓阻曲線：連續加壓過程中實時記錄電阻變化，繪制 ρ?P曲線。
自動計算與修正：軟件自動根據實時測得的樣品厚度（位移傳感器）和設定的截面積，計算體積電阻率 (ρv) 和電導率 (σ)。

3.2 數據可視化與導出

實時曲線：軟件界面可實時顯示“壓力-時間”、“電阻-時間”、“電阻率-壓力”等多維度曲線。
報表生成：測試結束后，自動生成包含測試條件、原始數據、計算結果及平均值的 PDF 或 Excel 格式報告，支持打印預覽。
數據追溯：所有原始數據（電壓、電流、壓力、位移）均被記錄，支持后期進行數據再分析或?qū)徲嫛?/span>

第四章在電池隔膜測試中的具體應用

4.1 鋰電池隔膜電阻率測試

鋰離子電池隔膜雖為絕緣體，但其離子電導率（通過電解液浸潤后）是影響電池倍率性能的關鍵。使用 BEST-307 測試隔膜時，通常采用四端法或 blocking electrode（阻塞電極）模式。

樣品準備：將隔膜裁剪成標準尺寸（如 5×5 cm），浸泡在電解液中充分浸潤，然后置于兩電極之間。電極需具備良好的離子導通性（如不銹鋼阻塞電極模擬實際電池環境）。
關鍵指標：通過測量電阻 R，結合隔膜厚度 d和面積 A，計算表觀離子電導率 σ=d/(R×A)。該值直接反映了鋰離子在隔膜孔隙中遷移的難易程度。
質量控制：在產線端，通過設定固定的壓力（模擬電芯卷繞或疊片壓力），快速檢測隔膜批次間的電阻一致性，排查因孔徑不均或孔隙率波動導致的質量問題。

4.2 燃料電池碳紙/雙極板測試

在質子交換膜燃料電池（PEMFC）中，氣體擴散層（GDL，通常為碳紙）和雙極板的垂直電阻直接影響電池的歐姆損失。

接觸電阻測試：BEST-307 可精確測量“雙極板|碳紙”界面的接觸電阻。通過在不同裝配壓力下測試，可優化電堆的緊固力設計，避免因壓力不足導致接觸電阻過大，或因壓力過大壓潰碳纖維。
本體電阻率：單獨測試碳紙或石墨雙極板在厚度方向的電阻率，評估材料本身的導電性能是否達標（通常要求碳紙垂直電阻率 < 10 mΩ·cm）。

4.3 粉末材料（電極材料）評估

通過選配粉末模具，BEST-307 可用于測量石墨、硅碳復合物等電極粉末在特定壓力下的電阻率，為電極漿料配方和壓實密度工藝提供數據支撐。

第五章維護保養與故障排查

5.1 日常維護要點

電極清潔：測試后及時用無水乙醇擦拭鍍金電極，防止電解液殘留腐蝕電極表面，影響接觸電阻。
機械運動部件：定期檢查絲杠、導軌，添加適量潤滑脂，保持壓力加載的平穩性。
校準周期：建議每 6-12 個月進行一次全系統校準，包括：
- 電學校準：使用標準電阻箱對設備的電流輸出和電壓測量精度進行溯源。
- 力學校準：使用標準測力計校準壓力傳感器的讀數準確性。
- 位移校準：使用量塊或標準厚度片校準位移傳感器。

5.2 常見故障與處理

故障現象	可能原因	解決方案
電阻讀數波動大	1. 電極與樣品接觸不良 2. 樣品表面有污漬或氧化層 3. 環境電磁干擾	1. 增大接觸壓力或使用導電膠改善接觸 2. 清潔樣品表面 3. 確保設備接地良好，遠離大功率設備
壓力無法加載	1. 電機過載保護 2. 限位開關誤觸發	1. 檢查是否有機械卡滯 2. 復位限位開關，檢查行程設置
軟件無法連接設備	1. 通訊線松動 2. 驅動程序未安裝	1. 重新插拔 USB/232 線 2. 安裝廠家提供的專用驅動

第六章總結與展望

北廣精儀 BEST-307 電池隔膜電阻率測試儀憑借其高精度的電學測量能力、可編程的壓力控制系統以及標準化的軟件操作平臺，已成為新能源材料研發與質量控制的利器。它不僅能夠提供準確的單點電阻率數據，更能通過壓力掃描揭示材料在模擬工況下的電學行為，為優化電池設計、提升產品一致性提供了不可或或缺的實驗手段。

隨著固態電池、鈉離子電池等新型儲能技術的發展，對隔膜與電極界面電阻的測試要求將愈發嚴苛。BEST-307 的模塊化設計（如可更換夾具、可擴展溫控箱）使其具備良好的適應性，有望在未來的新材料評測中持續發揮核心作用。
