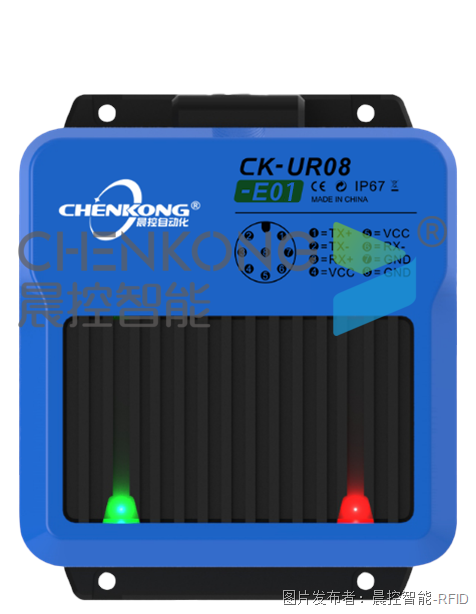

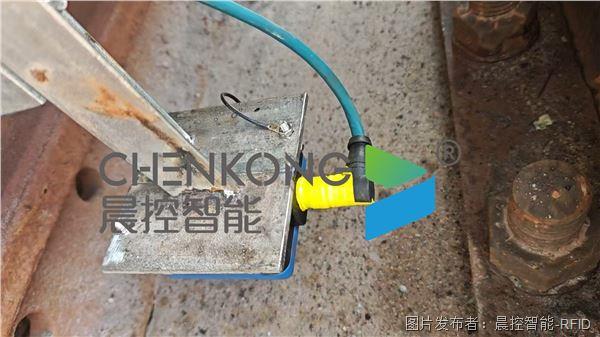

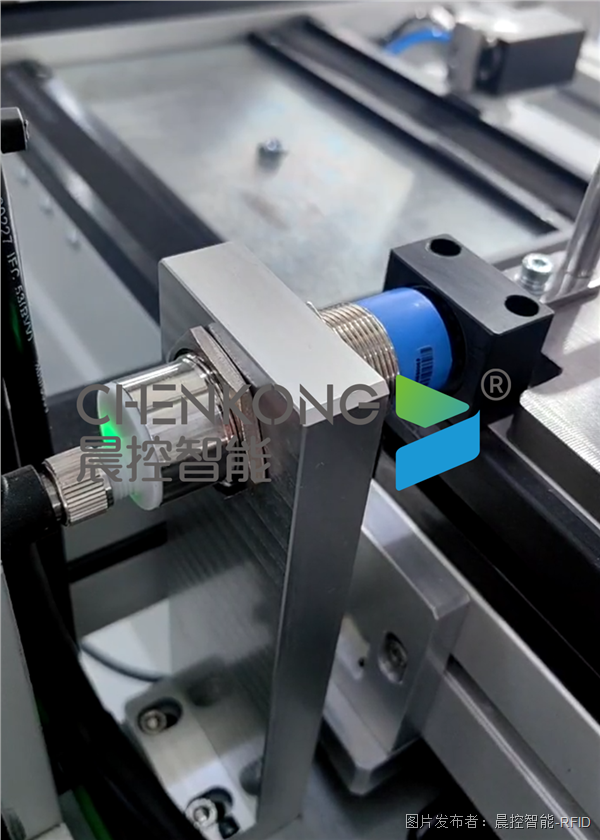

CK-UR08是天線一體式超高頻讀寫器頭，工作頻率為920MHz～925MHz，符合EPC Global Class l Gen 2／IS0-18000-6C標準，最大輸出功率26dBm。讀卡器支持標準工業通訊協議ModbusRTU，ModbusTCP,ProfiNet，EtherNet/IP等多種協議，方便用戶通過集成到PLC等控制系統中。讀卡器內部集成了射頻部分通信協議，用戶只需通過接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。讀寫器具有識別速度快、準確率高、識別距離適中、組網方便等特點，適合應用于智能產線數據采集，信息讀取等領域。

本期主題：圍繞CK-UR08系列產品的EtherNet/IP通訊協議與匯川PLC進行通訊配置說明。

0、準備階段

l RFID配置軟件：RFID_TOOL

l 編程軟件：InoProShop

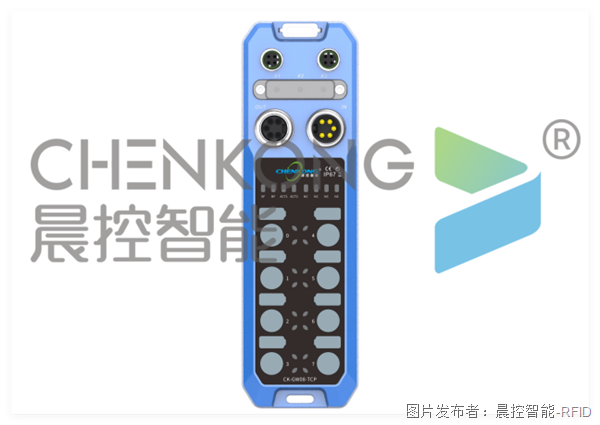

l 多通道網關控制器：CK-UR08-E01

l PLC：匯川AC801

l 通訊協議：EtherNet/IP

l 連接方式：以太網

1、修改設備IP

打開RFID_TOOL,點擊搜索

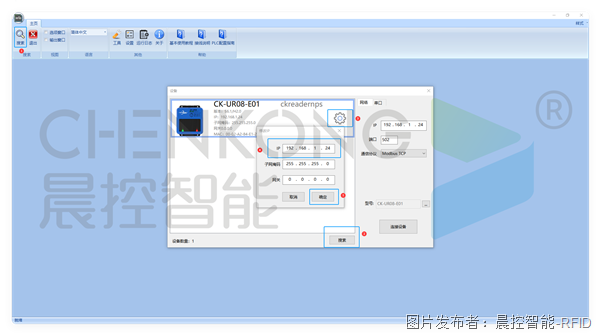

搜索出設備后，點擊齒輪，填寫修改IP，確定保存

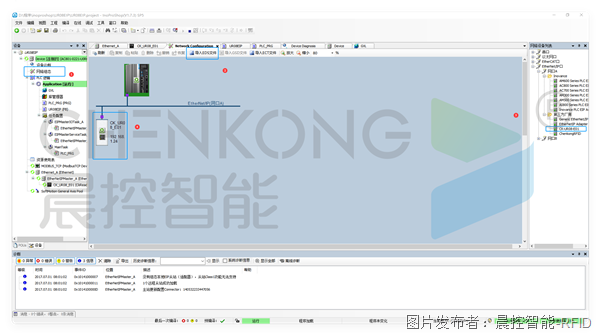

2、添加EtherNet/IP主站機架以及添加EDS文件

在網絡組態中勾選EtherNet/IP主站，添加EtherNet/IP主站機架

點擊導入EDS文件添加設備EDS文件

在網絡設備列表里，雙擊添加的設備文件，添加設備從站

3、填寫設備IP

打開剛添加的的設備設置

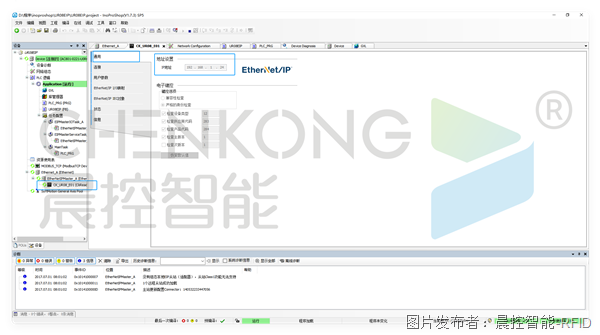

在通用中填寫設備IP地址

4、設置映射內存

點擊連接設置

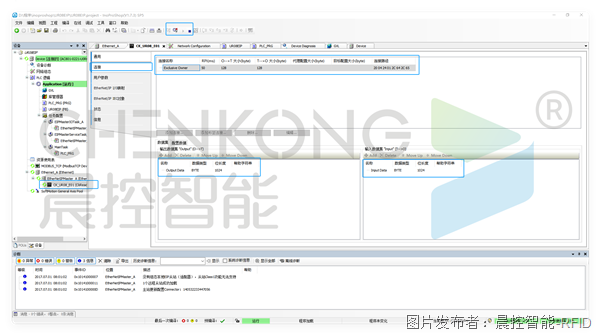

在下方輸入輸出數據集中輸入輸出各給應該位成都1024的byte

在線plc將配置下載到plc中

完成配置

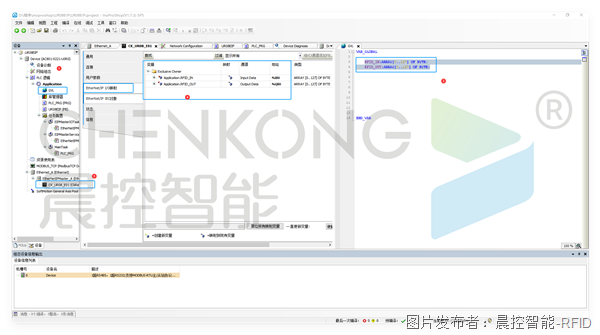

5、映射配置

新建全局變量，創建兩個128數組

在設備IO映射中映射數據

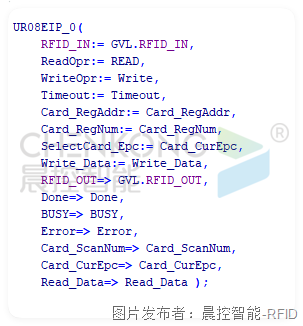

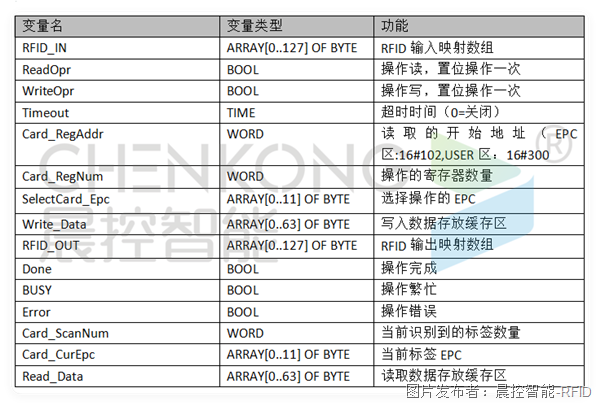

6、功能塊說明

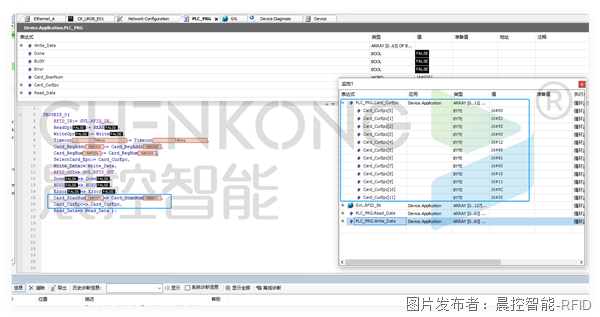

單個標簽時自動識別EPC

在只有一個標簽時，自動上傳EPC在Card_CurEpc

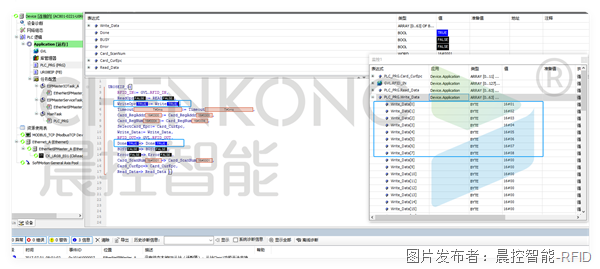

寫操作

有標簽時，在SelectCard_Epc填入需要操作標簽的EPC

將需要寫的數據放入Write_Data

置位WriteOpr，等待DONE完成

讀操作

有標簽時，在SelectCard_Epc填入需要操作標簽的EPC

置位ReadOpr，等待DONE完成

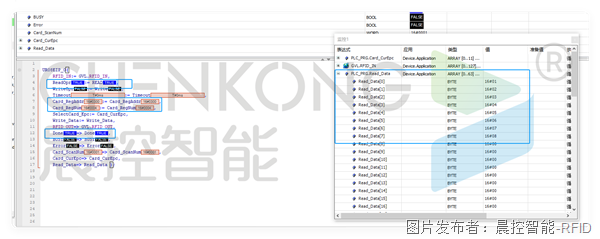

數據會存入Read_Data中
