廣安供水工程自控系統項目安裝實施現場

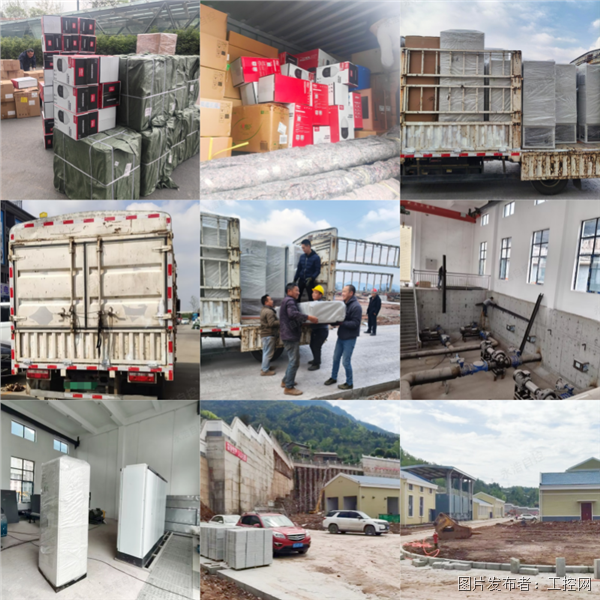

項目概要

該項目為7萬噸級重點工業供水項目涵蓋大型凈水廠與取水泵房建設。成都YH自控承接該項目的自控系統集成與安裝調試工作。以標準化施工、精細化接線、高可靠網絡架構，高效的工藝控制邏輯，高質量完成自控系統全流程建設，打造安全穩定、高效運行的水務自控標桿工程。

設計標準及規范

項目嚴格遵循權威標準，從布線到調試全程合規。

1.《自動化儀表工程施工及質量驗收規范》GB50093-2013

2.《可編程序控制器系統工程設計規范》HG/T20700-2014

3.《儀表配管配線設計規范》HG/T20512-2012

4.《分散型控制系統工程設計規范》HG/T20573-2012

中央控制室安裝現場

PLC控制站安裝接線現場

PLC柜安裝，規范工整，安全可靠。

1.柜體定位精準，接地系統規范，抗干擾能力拉滿；

2.強弱電分離布局，走線橫平豎直，工藝美觀；

3.線號清晰、端子緊固、標識齊全，運維零障礙；

4.自帶過載、短路保護，故障自診斷，系統更穩定。

儀表安裝現場

儀表安裝——精準采集，數據可靠。

1.濁度、pH、余氯、流量、液位等儀表精準定位；

2.安裝管路配管規范，無滲漏、無信號干擾；

3.確保數據實時上傳中控，為自動控制提供硬核支撐。

視頻監控安裝現場

1.點位精準規劃:覆蓋無死角，重點區域重點防護，監控布局科學合理；

2.規范布線接線:強弱電分離，線纜整齊固定，接頭牢固，抗干擾、防老化、信號穩；

3.設備標準安裝:支架牢固、角度合理、防水防塵，室外設備耐候耐用；

4.系統穩定調試:畫面清晰、錄像正常、遠程訪問流暢，異常實時提醒；

5.安全可靠運維:數據存儲安全，支持回放、檢索、擴容，滿足長期使用需求。

水廠自控實施階段總結

本次施工階段，我們嚴格遵照國家規范及項目設計要求，高質量完成自控系統安裝、儀表接線、PLC柜組裝配線、電纜敷設、設備接地、網絡布線及視頻監控系統安裝等各項工作。施工過程中做到接線精準可靠、布線整齊規范、接地與抗干擾措施到位，全面消除施工隱患，確保線路穩定、設備安全，為后續系統集成、點位聯調、程序下載及整體聯調聯試奠定了牢固、穩定、可靠的工程基礎，保障系統一次性順利上線、長期穩定運行。
