儲罐液位測量不準的主要原因集中在五個方面：介質特性變化導致信號反射異常、安裝不規范產生虛假回波、儀表參數配置失誤、環境因素干擾信號傳輸、以及探頭污染與硬件老化。其中，前三個原因占據了工業現場液位測量故障的80%以上。聲科電子雷達物位計憑借80GHz 高頻窄波束、智能回波算法，配合規范安裝、參數整定、可解決 90% 以上測量不準與波動問題。

一、介質特性突變：介電常數變化是“最隱蔽”的干擾源

乙醇（介電常數24.3）與原油（介電常數2.1）的測量誤差可能相差3倍。

介電常數是決定雷達波反射強度的核心參數。當被測液體發生分層、乳化或混入高介電雜質時，反射特性會劇烈變化。某煉油廠曾出現汽油儲罐液位持續攀升的故障，最終發現是底部積水層形成了雙重回波干擾，儀表將積水層誤判為液面位置。當介質的相對介電常數過小時，雷達波的有效反射信號衰減過大，可能導致液位計無法正常工作。

選型建議：針對低DK介質（如油品、液化氣），必須選用高靈敏度雷達。聲科電子SK-R800T系列80GHz雷達物位計，波長僅約3.75mm，能量集中，波束角窄至3.5°，在低介電常數工況下仍能有效識別微弱回波。儲罐液位波動原因中，介質介電常數突變是最容易被忽視的誘因之一，建議在控制系統中設置液位變化速率報警閾值，并定期通過人工檢尺進行數據交叉驗證。

二、安裝不規范：60%以上的異常與安裝工藝直接相關

法蘭安裝傾斜超過3°時，雷達波束可能被罐壁反射。某食品企業發酵罐案例顯示，5°傾斜角造成持續0.8米的測量偏差。

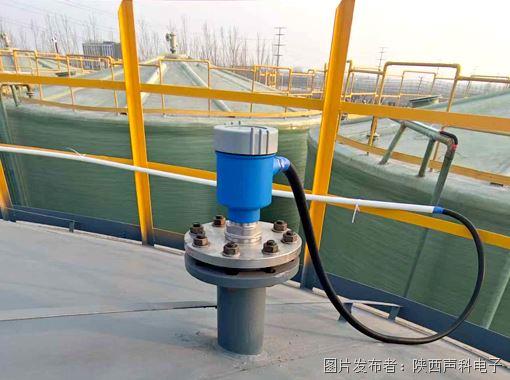

安裝問題是液位測量不準的最常見原因。統計顯示，60%以上的液位異常與安裝工藝直接相關。雷達天線應保持水平對準液面，允許最大偏差角度為3°。此外，安裝在儲罐正中心會產生大量由倉壁對探測波的多重反射形成的高能虛假回波。最佳安裝位置通常在容器半徑的1/2處，并確保與罐壁保持足夠距離。

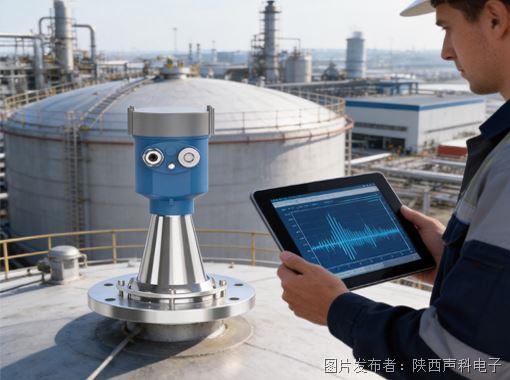

解決方案：聲科電子SK-R800T（U5）系列帶有角度傳感器，方便現場安裝時判斷設備是否垂直。并且支持藍牙APP調試，工程師可現場查看回波曲線，啟用虛假回波學習功能，在軟件層面“標記并過濾”固定干擾峰。同時配備萬向法蘭，即使安裝口存在傾斜也可確保雷達波垂直指向物料。

三、儀表參數配置失誤：人為失誤導致“系統性”誤差

2019年某石化事故調查報告指出，操作人員誤將DCS量程上限設為12米（實際罐高15米），導致系統顯示值始終低于真實液位20%。

參數配置失誤在液位測量不準原因中占比高達27%。常見的錯誤包括：量程設置不當、虛假回波未抑制、濾波系數選錯等。某LNG接收站案例顯示，在-160℃低溫環境下執行空罐校準時，未考慮氣相空間溫度梯度的影響，導致每上升1米產生3cm的累積偏差。此外，空罐距離設置錯誤也是最常見的設置錯誤之一——輸入值必須是傳感器測量零點到罐底參考點的垂直距離。

排查建議：在0%、50%、100%三個基準點進行同步校準。某原油儲罐應用三點校準法后，將系統誤差從±1.2%降至±0.3%。聲科電子SK-R800T雷達物位計測量波動控制在±2mm以內，支持動態調整測量間隔，最快0.6秒/次，在快速進出料工況下也能保持精準追蹤。

四、環境因素干擾：蒸汽、泡沫、溫度變化“三重打擊”

溫度每變化10℃，磁致伸縮液位計的波導絲伸縮量可達0.05mm/m。某LNG儲罐晝夜溫差30℃時，液位讀數波動達15cm。

高揮發或高溫物料產生的蒸汽會衰減雷達波，導致信號減弱、測量波動。化工儲罐中產生的穩定泡沫層會形成二次反射，設備可能將泡沫表面誤判為真實液面。在高溫飽和蒸汽環境下，儲罐內部溫度常維持在120℃-230℃，壓力在1-10bar之間，外部溫度較低的傳感器插入時會在探頭表面發生強烈的膜狀冷凝。此外，靠近泵閥的液位計因振動導致的誤差比靜置環境高8倍。

應對策略：選用高頻雷達穿透蒸汽和泡沫。聲科電子SK-R800T 80GHz雷達液位計采用調頻連續波技術，波束角小至3.5°，能量集中，密集毫米波可穿透蒸汽、薄霧和輕微泡沫。在山東某啤酒廠催化車間，面對強進液沖擊和泡沫飛濺，該液位計測量精度高達±2毫米，信號處理算法可有效過濾干擾信號，精準計算液位高度。

五、探頭污染與硬件老化：被忽略的“慢性殺手”

數據：某PTA項目試車階段出現液位持續虛高2.3米，調查發現反應器內升華的對苯二甲酸結晶物在天線表面形成5mm厚絕緣層，使雷達波發射功率衰減達40%。

探頭掛料、結霜、腐蝕等會導致信號衰減或反射異常。這類故障往往具有漸進性特征——初期表現輕微，隨著時間推移逐步惡化。某食用油儲罐因天線殘留的棕櫚油酸在冬季凝固，導致回波信號衰減，出現周期性測量偏差。雷達液位計本身也可能發生電子單元漂移等隱性故障。

維護方案：建立季度性儀表檢查制度。聲科電子產品線采用全密封封裝設計，PTFE透鏡天線耐腐蝕性強，IP67防護等級適應戶外及罐內惡劣環境。在易結晶工況中，優先選用透鏡天線設計，有效降低天線污染風險。據客戶反饋，聲科電子的非接觸設計使信號穩定性提升40%，維護周期延長至傳統儀表的3倍。

常見問題解答（FAQ）

Q1：儲罐液位波動的原因有哪些？如何快速排查？

儲罐液位波動原因主要包括：介質介電常數突變（分層、乳化或水分混入）、罐內攪拌器運行產生的液面劇烈波動、蒸汽冷凝導致的信號衰減、以及進出料過快引起的“丟波”現象。

快速排查三步法：

1.看曲線：通過手操器（聲科電子SK-660）或調試軟件查看回波曲線，區分真實液位回波與虛假干擾峰

2.查安裝：確認天線是否水平（偏差≤3°）、法蘭是否有傾斜、安裝位置是否避開攪拌器

3.測介質：檢查介質特性是否發生變化（如油品是否含水、是否存在分層）

在江蘇某干燥科技的攪拌式溶劑儲罐案例中，面對1米矮罐、圓弧底、強攪拌和快速進出料的嚴苛工況，聲科電子SK-R800T憑借回波鎖定技術，即使在液面劇烈翻滾狀態下依然波形平滑、數據精準。

Q2：雷達物位計和超聲波液位計怎么選？

選型建議：常規潔凈液體且無蒸汽的工況，超聲波性價比更高；有蒸汽、泡沫、高溫高壓或低介電常數介質的工況，應首選高頻雷達。聲科電子SK-R800T系列80GHz雷達液位計，量程覆蓋0-120米，精度達±2mm，支持防爆認證和藍牙APP調試，是復雜工況下的可靠選擇。

Q3：液位計需要多久校準一次？如何做？

校準頻率：建議每季度進行一次全面校準，關鍵工位每月抽檢。在介質特性變化頻繁（如油品切換頻繁）或環境波動大的工況，應適當縮短校準周期。

校準方法：

三點校準法：在0%、50%、100%三個基準點進行同步校準。某原油儲罐應用后，系統誤差從±1.2%降至±0.3%

人工檢尺交叉驗證：定期通過人工檢尺或伺服液位計進行第三方測量比對

回波曲線分析：利用手操器（聲科電子SK-660）或調試軟件查看回波強度，識別異常波形

動態補償：針對介電常數變化的儲罐，可建立補償模型。某溶劑儲罐實施后，季節溫差導致的誤差由2.1米降至0.3米
