在熱力學與工業自動化交匯的領域，凝結水儲罐的液位測量一直是一個經典難題。它看似簡單——測量介質無非是水，但實際上，它涉及到氣液兩相流、相變傳熱以及狹小幾何空間等多重物理限制。

本文將以計為Ring-11音叉液位開關在凝結水儲罐中的應用為例，深度拆解高溫蒸汽環境下的測量痛點，并從技術底層邏輯探討音叉原理為何能在此工況下勝出。

一、 物理環境解構：凝結水儲罐的“三重障壁”

1. 相變干擾： 儲罐內部溫度常維持在120°C-230°C，壓力在1-10bar之間。此時環境處于飽和蒸汽狀態。當外部溫度較低的傳感器插入時，會在探頭表面發生強烈的膜狀冷凝。對于依賴電介質常數變化的射頻導納或電容式液位計，這層冷凝水膜會導致極間電容突變，引發“假液位”現象。而對于非接觸式的雷達或超聲波，飽和蒸汽會改變聲速或介電常數，嚴重衰減信號。

2. 流體動力學限制： 凝結水儲罐通常設計為水平臥式罐以增加表面積利于閃蒸。這種幾何結構導致其頂部安裝接管通常極短（有時不足100mm）。傳統浮球液位計需要足夠的垂直行程，長叉體音叉（通常>80mm）在狹小空間內容易受到入口水流切向力的破壞或產生共振疲勞。

3. 介質密度的微觀波動： 高溫水的密度并非恒定（如200°C時水密度約為0.86g/cm3）。某些基于靜壓或浮力原理的儀表，在溫度劇烈波動時會產生固有的測量漂移。

二、 音叉測量原理的底層優勢

音叉液位開關基于壓電效應的機械諧振原理工作。叉體在空氣/蒸汽中以其固有的機械頻率振動（通常在數百Hz）；當叉體被液體覆蓋時，由于液體阻尼的增加，諧振頻率會降低，振幅衰減。電路檢測到這種頻率或相位的變化，即可輸出開關量信號。

這種純機械物理特性的檢測，天生免疫電學干擾、蒸汽介電常數變化以及表面冷凝水膜的影響（因?yàn)槲⒈〉睦淠げ蛔阋愿淖儾骟w的宏觀質量阻尼）。

三、 計為Ring-11的工程級突破

在通用音叉原理的基礎上，計為Ring-11針對凝結水工況做了極為精細的工程優化：

? 極限熱管理設計： 壓電陶瓷是音叉的“心臟”，但極易受熱失效。Ring-11通過特殊的高溫延展結構與散熱工藝，將過程溫度耐受極限推升至280°C-400°C。在230°C的工況下使用，叉體材料的熱膨脹系數被嚴格計算，確保高溫下諧振頻率的漂移仍在閾值范圍內。

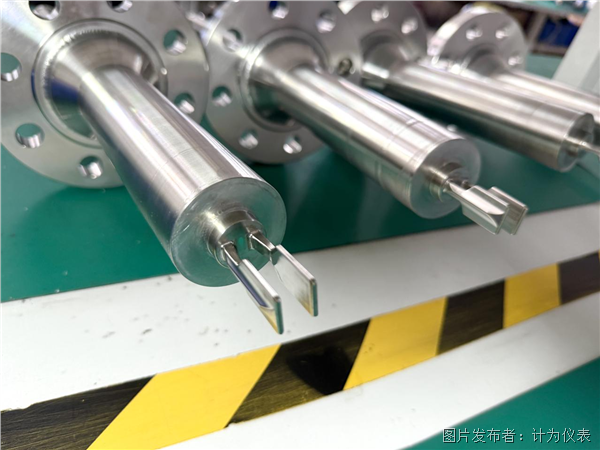

? 40mm短叉體的流體力學： 僅有40mm的叉體長度，不僅是幾何尺寸的縮小，更是流體力學上的優化。在臥式罐狹小接管中，短叉體受到的流體沖擊力矩呈指數級減小，避免了機械斷裂風險。同時，精密調諧使其能夠精準識別密度低至0.5g/cm3的介質，完美覆蓋高溫低密度水的工況。

? 抗氣泡與湍流算法： 凝結水進入儲罐時往往伴隨閃蒸和劇烈翻滾，產生大量氣泡。Ring-11的驅動算法能夠有效區分“液體包圍叉體”與“氣泡撞擊叉體”帶來的瞬時阻尼變化，徹底杜絕了湍流導致的瞬態誤報。

四、 系統集成與安全完整性（SIL）

在現代控制系統中，一個點位不僅僅是ON/OFF。Ring-11通過了SIL2/3功能安全認證，這意味著它可以直接參與DCS/PLC的安全聯鎖回路（如防止凝結水泵汽蝕的最低液位聯鎖切斷）。其提供的NAMUR NE43標準信號，能夠?qū)崿F(xiàn)斷線監控，進一步提升了系統的故障覆蓋率。

結語

在凝結水回收這一綠色工業的關鍵節點上，儀表的可靠性決定了系統的可用率。計為Ring-11音叉液位開關通過“極致耐溫+超短叉體+精密調諧”的組合拳，從根本上解決了高溫飽和蒸汽環境的測量痛點，真正實現了從“勉強可用”到“高可靠免維護”的跨越。對于追求長周期運行的現代工廠而言，這無疑是極具確定性的技術選擇。
