      前言:

     在水處理行業，加藥工藝的精準控制一直是技術難點。傳統的人工控制或簡單自動控制，往往面臨響應滯后、藥劑浪費、水質波動大等問題。

      北京昆侖海岸科技股份有限公司深耕水處理行業多年，自主研發的邊-端-云協同智能加藥控制系統，通過技術創新實現了水質參數波動控制在±5%以內，藥劑投加量較人工控制模式降低20%-35%。

    本文將系統介紹這套技術方案的核心架構、技術原理和應用實踐。

一、行業背景：為什么需要智能

加藥控制？

1.1 加藥工藝的重要性

加藥工藝是水處理系統的核心環節：

 - 污水處理：PAC、PAM、碳源等藥劑投加，確保出水總磷、總氮達標。

 - 自來水處理：混凝劑精準投加，決定沉淀效果和過濾負荷。

 - 工業循環水：緩蝕阻垢劑、殺菌劑控制，保障系統穩定運行。

藥劑費用占污水廠直接運行成本的15%-30%，精準控制直接關系到運營成本和出水水質。

1.2 傳統控制方式的痛點

痛點一：水質波動大 原水濁度可在10-500 NTU范圍內劇烈變化，固定比例加藥無法適應。

痛點二：響應滯后 從藥劑投加到水質穩定需要5-30分鐘，傳統控制”慢半拍”。

痛點三：藥劑浪費 人工控制模式下藥劑浪費率普遍達15%-30%。

痛點四：人工依賴 夜間/節假日值守困難，操作標準不統一。

   二、技術方案：邊-端-云協同架構

2.1 整體架構

系統采用”邊-端-云”三級分布式協同架構：

2.2 各層功能詳解

端層：感知執行

- 多參數水質傳感器（pH、濁度、余氯、COD、電導率、溫度）

- 采樣頻率：1-5秒/次

- 測量精度：pH±0.1、濁度±2%、余氯±5%

- 防護等級：IP68

邊緣層：智能決策

- 處理器：ARM Cortex-M7（主頻≥480MHz）

- 控制周期：≤100ms

- 算法執行時間：≤10ms

- 數據緩存：≥7天

- 支持離線自治

云端層：分析優化

- 數據匯聚與長期存儲

- 機器學習模型訓練

- 控制策略持續優化

- 遠程運維管理

2.3 核心技術優勢

毫秒級響應：本地閉環控制周期≤100ms，較傳統方案提升兩個數量級。

精準控制：水質參數波動控制在±5%以內，出水合格率≥98%。

藥劑節省：智能算法優化加藥量，節省20%-35%。

無人值守：7×24小時自動化運行，減少人工干預。

三、核心算法：多參量融合控制

3.1 算法架構

采用”機理模型+數據驅動”的混合架構：

機理模型層：基于化學反應動力學

Q_dose = K × ΔC × Q_water / (C_conc × η)

數據驅動層：機器學習算法

- 前饋預測：根據進水水質預測加藥需求

- 反饋校正：根據出水水質修正加藥量

- 自適應學習：持續優化模型參數

3.2 模型預測控制（MPC）

相比傳統PID，MPC具有前瞻性：

- 預測時域：5-15分鐘

- 控制時域：3-5步

- 優化目標：最小化藥劑消耗和水質偏差

通俗理解： 傳統PID是”看現在，調現在”，MPC是”看未來，提前調”。

例如：預測到原水濁度將在30分鐘內從20NTU升至200NTU，系統提前加大加藥量，避免出水超標。

3.3 多參數協同

 建立pH-濁度-余氯的耦合模型：

- 單一控制動作對多目標同時優化

- 避免參數間相互干擾

- 實現出水水質穩定達標

 四、應用場景與案例

4.1 市政污水處理

應用：化學除磷、碳源投加、消毒控制

案例：某10萬噸/日污水廠

- 出水TP穩定≤0.3 mg/L

- PAC用量降低30%

- 年節省藥劑費用約90萬元

4.2 自來水廠

應用：混凝劑投加、助凝劑投加、消毒控制

案例：某50萬噸/日水廠

- 濾前水濁度穩定<2 NTU

- 混凝劑節省25%

- 出水余氯波動從±0.2降至±0.05 mg/L

4.3 工業循環水

應用：緩蝕阻垢劑、殺菌劑精準投加

案例：某電廠循環水系統

- 余氯控制精度：±0.05 mg/L

- 實現全年無人值守運行

- 藥劑節省20%以上

   五、經濟效益分析

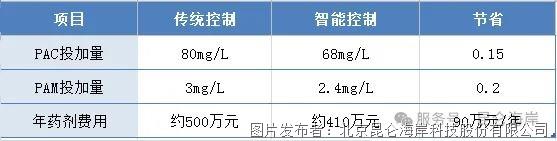

5.1 成本節省

以10萬噸/日污水廠為例：投資回收期：1-3年

5.2 運營價值

?出水穩定：合格率從85%-92%提升至≥98%

?減少人工：自動化程度高，降低勞動強度

?設備保護：避免過量加藥造成的腐蝕和結垢

?數據支撐：運行數據自動采集分析，支持決策

   六、 技術對比

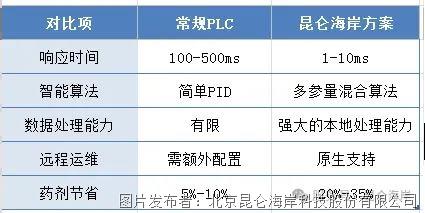

6.1 與傳統PLC方案對比

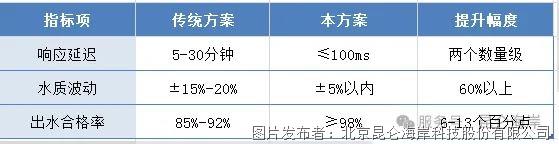

    6.2 性能指標對比

   七、未來展望

7.1 技術演進方向

?算法優化：深度學習、強化學習進一步提升控制精度；

?多傳感器融合：濁度、流量、pH、電導率、ORP、圖像識別等多源數據融合；

?數字孿生：加藥系統與水廠數字孿生平臺集成，實現預測性控制；

?聯邦學習：跨水廠知識共享和協同優化；

7.2 行業趨勢

?智慧水務建設：智能加藥成為標準配置；

?雙碳目標：藥劑節省直接減少碳排放；

?無人值守：水廠運行向”少人值守”“無人值守”轉型；

結束語：

    水處理加藥控制技術的智能化升級，是行業數字化轉型的重要組成部分。邊-端-云協同架構、多參量融合算法、邊緣計算等技術的應用，為水處理行業帶來了顯著的效益提升。
