產品概述

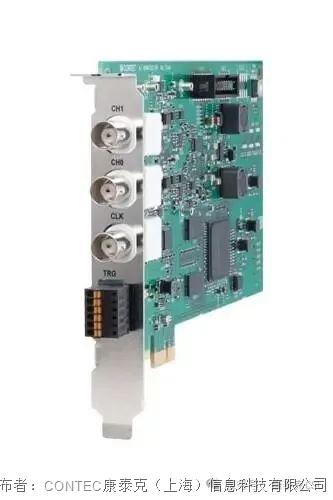

株式會社康泰克(總公司：大阪市西淀川區，董事長:西山和良)開發了一款搭載高速2通道模擬量輸入功能、基于PCI Express總線的接口板，并作為PC-HELPER – 計算機測量控制“AI-80M1202-PE”開始銷售。

01、關于產品

       高速數據采集

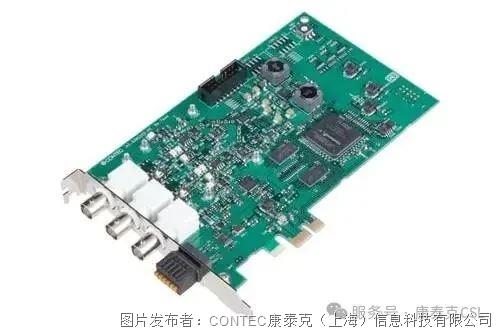

這是一款高性能PCI Express高速數據采集接口板，專為需要高速、同步模擬信號采集的PC應用而設計。產品支持雙通道同步采樣，最高采樣速率高達80MSPS(12.5ns)，能夠精準捕獲高速瞬態信號，廣泛適用于測試測量、科研實驗和工業應用場景。近年來，自動駕駛所必需的激光雷達 （LiDAR）以及電動汽車（EV）用電機的高精度、高級化檢測需求正快速擴大。這類設備中，能否準確獲取高速變化的模擬信號，直接關系到產品質量與性能保障，因此相比以往，對更高速的測量環境提出了更高要求。

02、產品核心

       高速數據采集

01 高速雙通道同步采樣

■ 支持2路模擬通道同步采樣，最高采樣率80MSPS（12.5ns），精準捕獲高速瞬態信號。

02 PCI Express 高速總線架構

■ 采用PCIe接口與Bus Master主控傳輸技術，實現大容量數據的高速、連續傳輸。

03 多模式靈活觸發機制

■ 支持軟件觸發、數據比較觸發（電平/范圍/越界）及外部觸發，采樣啟動與停止條件可獨立配置。

04 可編程輸入量程

■ 每通道獨立設置輸入范圍：±10V/±5V/ ±1V，輕松匹配不同信號源。

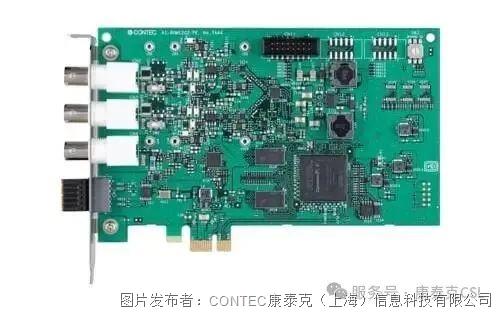

05 專業級信號接口設計

■ 標準BNC模擬輸入接口，支持50Ω終端電阻可選，有效減少高速信號反射失真。

06 集成數字 I/O 擴展

■ 提供4路LVTTL數字輸入+4路LVTTL數字輸出（需選配DT-E3線纜），便于系統聯動控制。

07 穩定可靠的數據質量保障

■ 內置數字濾波功能，有效抑制抖動與誤觸發，確保采樣數據穩定可靠。

08 完善的軟件與開發支持

■ 支持 Windows 系統，提供設備驅動、API 開發工具及硬件診斷程序，快速上手、輕松集成。

09 面向多領域應用

■ 適用于測試測量、科研實驗、工業檢測、高速信號分析等多種應用場景。

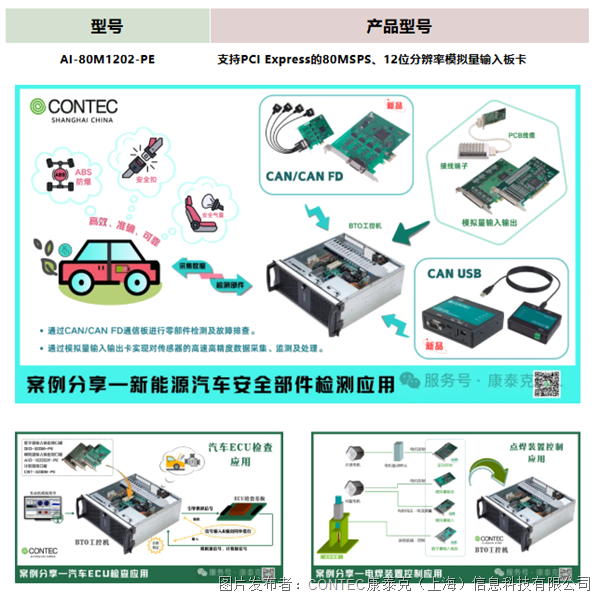

03、應用案例

       高性能采集卡

憑借高速穩定的采樣性能、靈活完善的控制方式以及成熟可靠的軟件支持，該產品能夠幫助用戶高效、精準地完成各類高速數據采集任務。

無論是在測試測量、科研實驗還是工業應用中，都能為系統提供堅實可靠的數據基礎，是構建高性能數據采集解決方案的理想之選。
