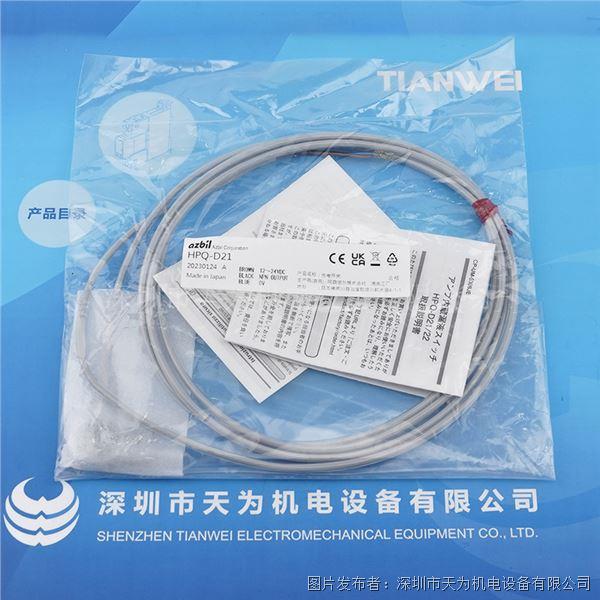

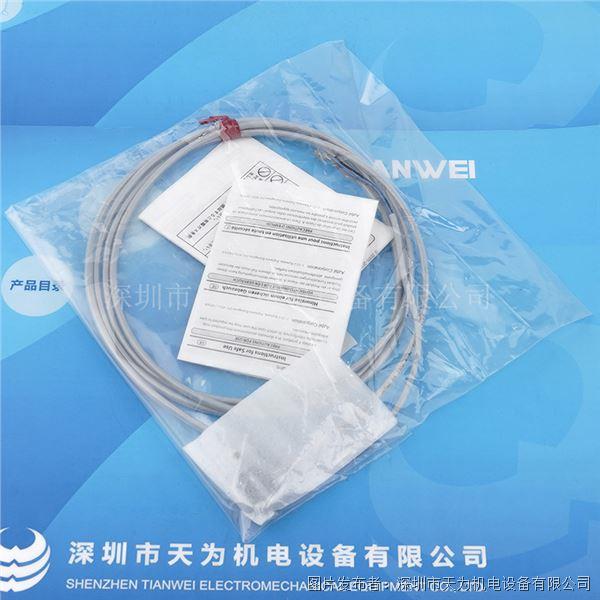

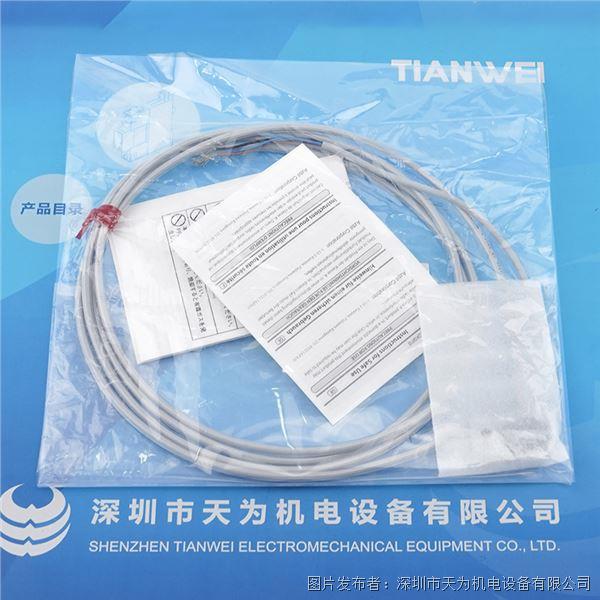

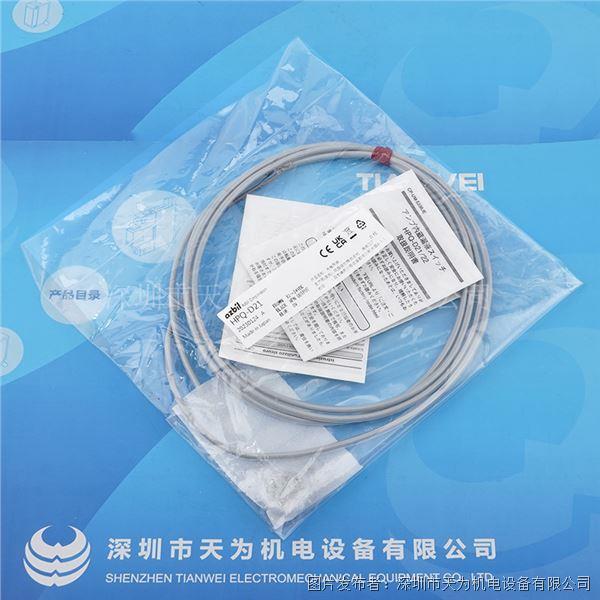

日本AZBIL山武液位開關HPQ-D21

產品概述：

● 通過光學折射方式充分確保入光/遮光的光量差(約10倍)。

● 傳感器本體采用單觸式裝卸，維護方便。

● 采用可從360°任何方向迅速使液體滲入檢測面的結構，實現高速檢測。

● 接液部采用PFA材料，適用化學藥液。

● 檢測頭的高度僅10mm、直徑φ23，可節省空間。

● 不需要靈敏度調整。

● 傳感器的狀態確認簡單。(正常時：綠色LED點亮，異常時：紅色LED點亮）

產品規格：

檢測方法：光折射方式

輸出狀態：NPN晶體管集電極開路

電源電壓：DC 12～24V±10％(波動10％以下)

消耗電流：30mA以下

安裝面：氯乙烯板，不銹鋼板等 注1

標準檢測體：水

動作狀態：正常時ON，漏液時OFF

輸出狀態：NPN晶體管輸出，集電極開路

控制輸出：

開關電流：50mA以下(阻性負載)

殘余電壓：1V以下(開關電流為50mA時)

輸出耐電壓：30V， 附帶輸出短路保護電路

發光元件：紅色發光二極管(645nm)

指示燈：正常時綠色燈亮，漏液時橙色燈亮

使用溫度范圍：-25～+50℃

保存溫度范圍：-40～+70℃

使用濕度范圍：35～85％RH(無結露)

絕緣電阻：20MΩ以上(DC 500V兆歐表測定)

耐電壓：AC 1,000V 50/60Hz 1分鐘 導電部整體與外殼之間

抗振動：頻率10～55Hz 峰值1.5mm X、Y、Z各方向 2小時

抗沖擊：500m/s2 X、Y、Z各方向 3次

保護等級：IP67(IEC規格)

其他：附帶電源接通時誤動作防止電路、電源反相連接保護電

相關型號：

HPQ-D11

HPQ-D12
