北京磐創科技的PCTG-1013型網關是一種將Profinet和串口連接的工業協議轉換設備。符合ModbusRTU協議或自由協議的串口設備（如：儀表、傳感器、掃碼槍等）可通過本產品和Profinet總線上的主站設備（如：西門子S7-1200/ 1500等）進行數據交換。

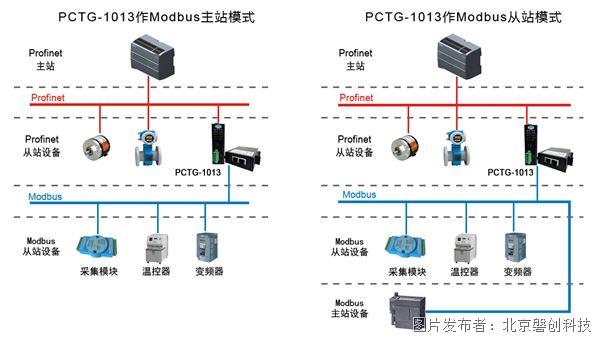

        設備在Profinet總線側工作在從站模式，在Modbus總線上既可工作在主站模式，也可工作在從站模式；在自由協議模式由用戶決定。

1、核心功能定位

        ◆ 總線角色：在 Profinet 側作為從站（Device），可接入西門子 S7-1200/1500 等主站；在串口側既可做主站也可做從站，適配性強。

        ◆ 協議轉換：解決 Profinet 與 Modbus RTU/ASCII 或自定義串口協議之間的數據交換問題。

2、技術指標

        ◆ 支持PROFINET RT (I/O device)協議。

        ◆ PROFINET速率：10/100 Mbps, Auto MDI/MDIX。

        ◆ 支持Modbus、S232和RS485自由串口協議；

        ◆ Modbus支持Master和Slave；

        ◆ Modbus支持RTU和ASCII兩種模式；

        ◆ 支持Modbus 01、02、03、04、05、06、15、16等常用功能碼；

        ◆ Modbus波特率支持1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps。

        ◆ Modbus幀格式支持7、8個數據位， None/Odd/Even校驗位，1、2 個停止位。

        ◆ Modbus Master和自由協議模式下輸入和輸出數據最大支持1024字節。

        ◆ Profinet、Modbus、電源三端電氣隔離，且具備抗600W雷電、浪涌能力。

        ◆ 電源輸入范圍：7~36V，并具備反接、過壓、過流、過熱保護功能。

        ◆ 具備LED 狀態指示燈，方便用戶查看狀態。

         ◆ 內置獨立看門狗，增強設備抗干擾能力。

        ◆ 提供導軌(DIN Rail)安裝方式。

        ◆  外形尺寸(L×W×H)：92×62×28.5mm。

        ◆ 安裝方式：35mm DIN導軌。

        ◆ 重量：約208g。
