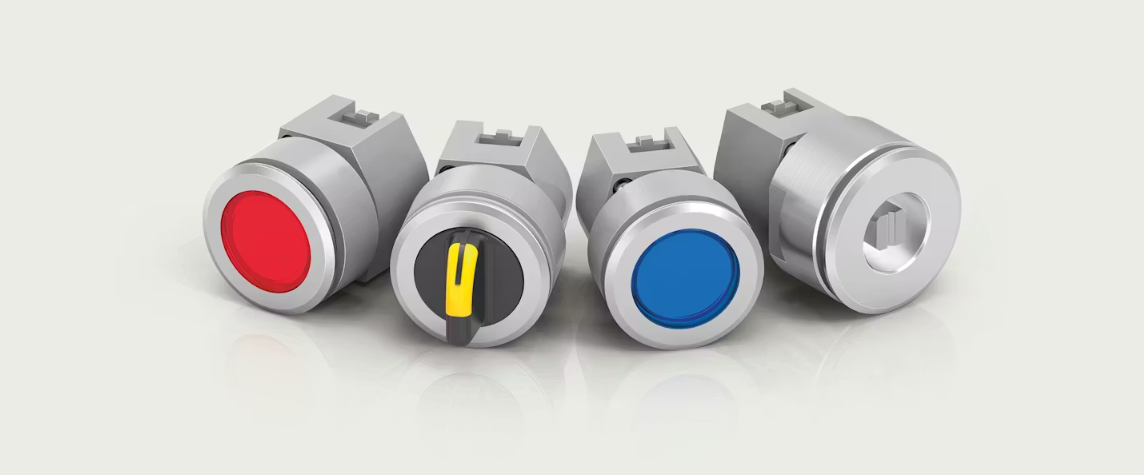

04系列

直觀、符合人體工程學的控制能夠提高軌道交通的安全性——這就是04系列的特點。您特別能夠受益于其在駕駛室中的應用。

04系列以其現代化設計以及安全、符合人體工程學的操作給人留下深刻印象。典型的是其獨特的觸覺反饋。04系列為您提供標準設計或平面安裝的方形和圓形指令和信號裝置。它還能滿足很多應用要求和國際認證。

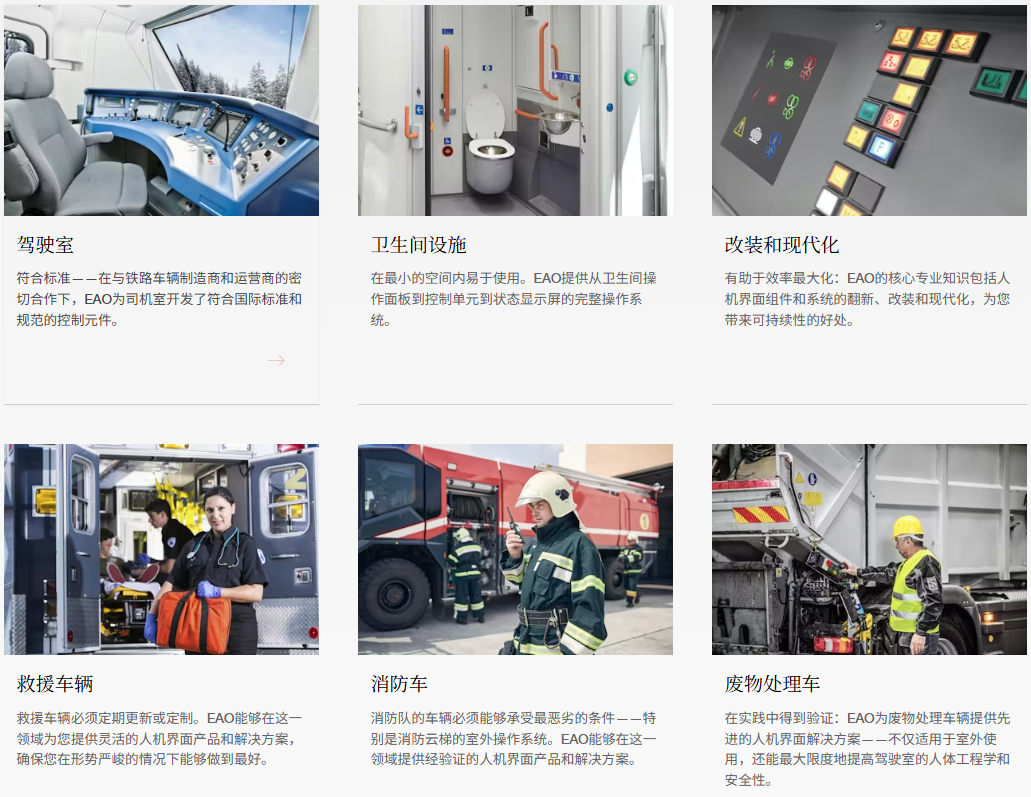

典型應用領域

?駕駛室

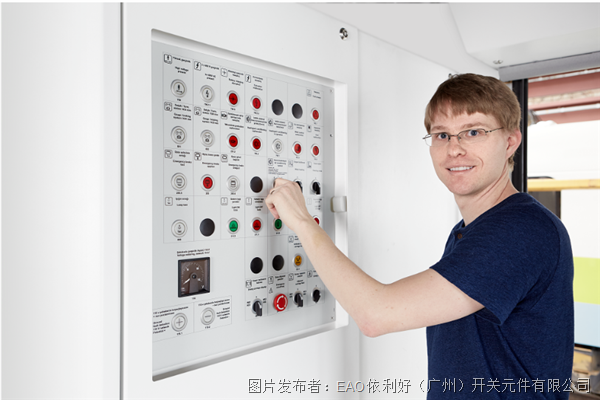

?操作面板

?控制柜

每個人機界面功能都能根據相應的應用精確設定。標準化或定制化的標記能夠以文字和符號雕刻的形式為直觀操作提供支持。精確快速的操作也為控制單元在機械中的應用奠定了基礎，例如控制柜和主操作面板。

所有04系列操作器和組件的設計工作溫度范圍均為-40°C至+55°C。IP65防護也使其可以用于冷凍設備、冷庫、室外面板等應用。

優點

?適用于各種應用的模塊化結構

?駕駛室的理想之選

?現代、持久、直觀的設計

?憑借獨特的觸覺反饋實現安全使用

?符合國際行業標準

功能

?按鈕

?帶燈按鈕

?蘑菇頭按鈕

?選擇開關

?帶鎖開關

?鑰匙開關

?杠桿開關

?指示燈

?電位器

?停止開關

?急停開關

前端防護

?IP40

?IP54

?IP65

?IP67

安裝開孔

?? 22

?? 30

?30 mm x 30 mm

端子

?插入式端子

?雙插入式端子

?螺釘端子

?快插端子（PIT）

標記

?雕刻

?燙印

?移印

?絲網印刷

?陽極氧化印刷

04系列功能

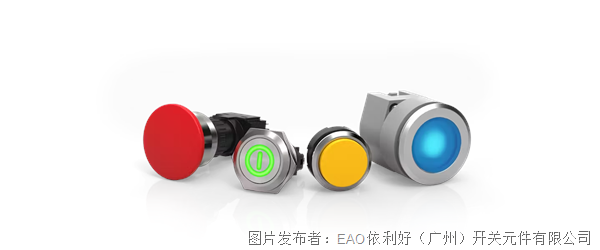

按鈕

性能可靠、觸感優良

通用的操作器和指示燈：如果您看重可靠性和一流觸感，那么來自EAO的按鈕將是您的正確選擇。

這些按鈕是機械工程、控制工程、公共和私人客運、起重和傳送系統、重型和特種車輛以及汽車行業的理想之選。

優點

?使用直觀

?優良的觸覺反饋

?大量操作區域選擇

?各種燈罩顏色

?各種符號和標記，包括客戶特定選項

?機械和電氣部件的使用壽命很長

?廣泛的最小和最大開關額定值

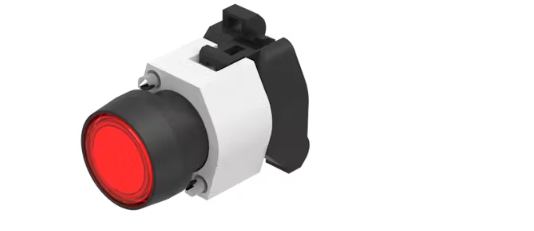

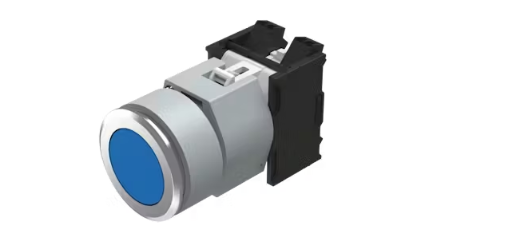

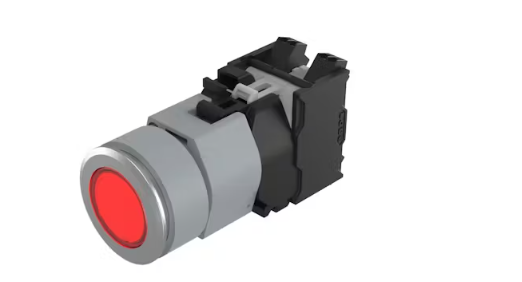

帶燈按鈕

公認、通用

用光來點亮：這些指令裝置讓您在任何情況下都能享受獨特的觸覺反饋和可靠的操作。全球范圍內知名的軌道車輛制造商依靠04系列帶燈按鈕實現可靠的人機界面控制。

新型帶燈按鈕的操作力降低至3N，是駕駛室中實現輕松安全開關的理想之選。這些圓形或方形按鈕幾乎與面板齊平的平面安裝支持任何應用中現代、耐用、堅固的設計。帶燈按鈕提供了各種顏色選擇，由塑料或金屬制成。

優點

?操作力降低

?現代、耐用、堅固的設計

?大量材料、顏色和符號牌選擇

?工作溫度從– 40 °C到+ 55 °C

?幾乎與面板齊平的平面安裝

?IP65前端防護

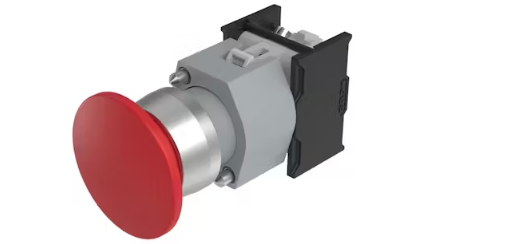

蘑菇頭按鈕

觸感優良、經久耐用

EAO的蘑菇頭按鈕在全球范圍內證明了其性能，用作惡劣環境下的開/關按鈕。較大的操作區域還可方便戴手套進行操作，從而打開了廣泛的應用領域。

優點

?優良的觸覺反饋

?不同直徑的操作區域

?豐富的顏色和材料選擇

?帶燈版本

?機械和電氣部件的使用壽命很長

?支持所有常用連接系統

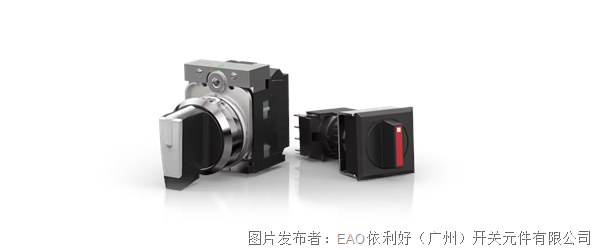

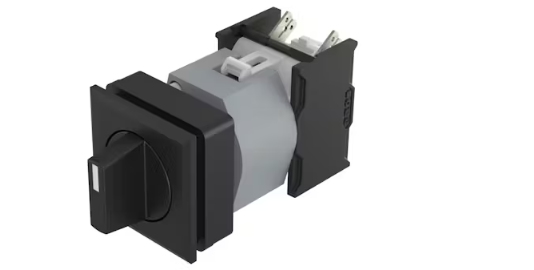

選擇開關

用途廣泛、堅固耐用

EAO的選擇開關非常適合在全球范圍內使用，不論是機械工程操作系統、儀表板支架，還是軌道和道路車輛的駕駛室和駕駛艙。您可以為選擇開關配備多達12種開關位置和多達16個觸點。

優點

?使用直觀

?優良的觸覺反饋

?開關位置清晰可見

?各種組合，包括自鎖和自復位

?機械和電氣部件的使用壽命很長

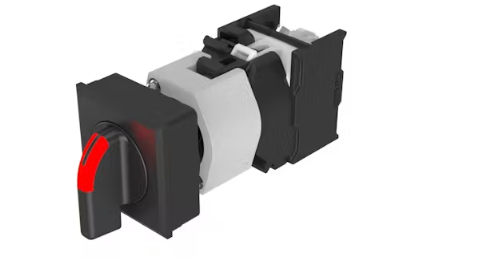

帶燈選擇開關

堅固、觸感優良、經久耐用

直觀的操作和更高的安全性：公共交通領域的現代操作器和指示燈必須易于使用，這是最重要的。EAO為軌道車輛提供觸感優良且經久耐用的帶燈選擇開關。

典型應用

?駕駛室

?操作面板

?控制柜

來自EAO的選擇開關采用單色或雙色發光，能夠以在視覺上即刻可識別的直觀方式優化駕駛室和操作面板的安全性。這些裝置具有優良的觸覺反饋和聲學反饋——并且采用了高度符合人體工程學的用戶友好型設計。

堅固耐用的模塊化設計能夠?qū)崿F(xiàn)高達250萬次開關周期的較長使用壽命，開啟了眾多應用可能。

即便是在強烈陽光照射和光線較差的條件下，明亮的LED發光也能提供極好的可見度。清晰可辨的開關位置也是安全的和直觀的。通過搭配使用EAO增值服務，能夠?qū)崿F(xiàn)輕松安裝和直觀操作。

優點

?明亮的單色或雙色LED發光

?帶有符合人體工程學圓形邊緣的現代化設計（符合DIN 5566-1）

?IP65前端防護

?各種組合，包括自鎖和自復位

?短桿和長桿

?使用壽命長

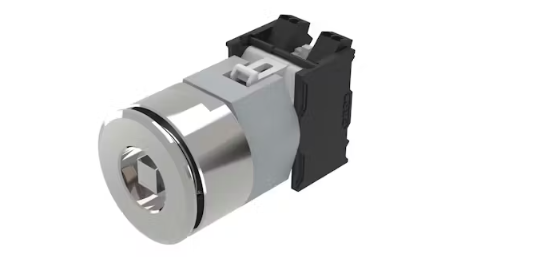

帶鎖開關

用于實現有效安全性

使用EAO的帶鎖開關，您可以有效防止錯誤或未經授權的操作。您還可以使用它們來實現用戶組的訪問授權。

優點

?各種鎖具系統

?不同的開關角度

?機械和電氣部件的使用壽命很長

?自復位和自鎖的各種組合

?支持所有常用的連接系統

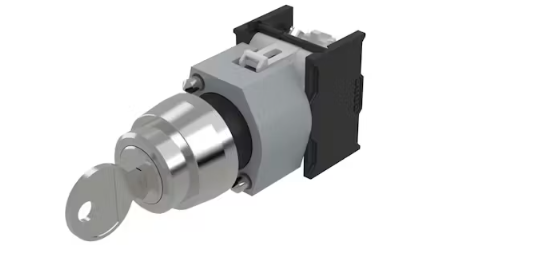

鑰匙開關

一切盡在掌控之中

EAO鑰匙開關在全球范圍內使用，主要用于公共交通領域。它們可以防止人們擅自打開或關閉信號系統，或使用未投入使用的車廂或衛生間。

優點

?適合室內或室外使用（IP67）

?客戶特定的鑰匙造型

?可在低至– 40 °C的環境中使用

?多種開關位置

?機械和電氣部件的使用壽命很長

?各種組合，包括自鎖和自復位

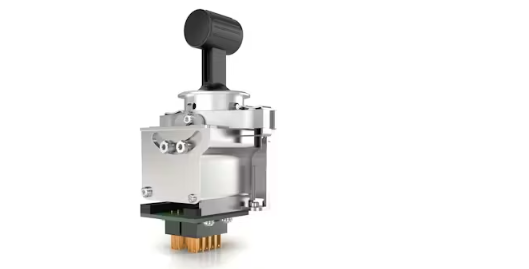

杠桿開關

用途廣泛

EAO的典型特點：我們的杠桿開關堅固耐用，用途廣泛。它們擁有多達五個開關位置，提供了各種自鎖和自復位選項。它們特別適用于全球范圍內公路和鐵路車輛以及船舶的駕駛室。

優點

?非常堅固耐用的設計

?可見開關位置

?大量杠桿位置選擇

?機械和電氣部件的使用壽命很長

?還適用于開關較大的電流

?模塊化結構提供了各種配置可能性

指示燈

堅固耐用、指示明確

這些用途廣泛的指示燈采用了堅固耐用的現代化設計，在幾乎任何要求嚴苛的公共交通應用中都能提供令人印象深刻的性能。

來自EAO的指示燈性能出色，結合了清晰可見的LED發光和寬范圍的工作電壓。這些裝置可以非常容易地以文字和符號進行單獨標記。它們采用了平面或凸起設計，帶有圓形或方形燈罩。在顏色方面，我們提供了紅色、黃色、綠色、藍色和透明選項。

優點

?現代、耐用、堅固的設計

?各種可用的LED、電壓和顏色（包括雙色版本）

?以文字或符號輕松定制標記

?大量文字和符號牌選擇

?工作溫度從– 40°C到+ 55°C

?IP65前端防護

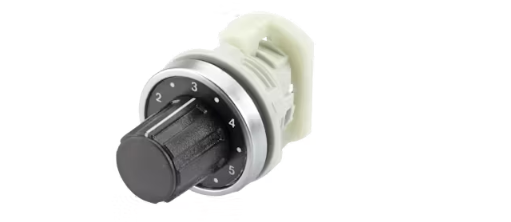

電位器

轉向更好

通過機械旋轉取得成功。使用我們用戶友好的電位器，您可以在300度的旋轉范圍內連續調節機器的不同電阻值。

優點

?IP69K防護

?使用壽命長

?易于安裝

?旋轉范圍300°

?電阻從1kΩ到470kΩ

停止開關

帶快動開關元件

停止開關與急停開關不同，因?yàn)樗鼈儾恍枰龅饺f無一失。得益于它們的快動元件，它們特別適合用作全球移動控制單元以及設備和機械工程中的開/關開關。

優點

?可靠開關

?極低的背板深度（18.8 mm）

?廣泛的最小和最大開關額定值

?可選發光

?廣泛的燈罩和燈罩顏色選擇

?抗沖擊、耐震、抗振動

?可在低至– 40 °C的環境下使用

?機械和電氣部件的使用壽命很長

?可提供符合標準的防護罩

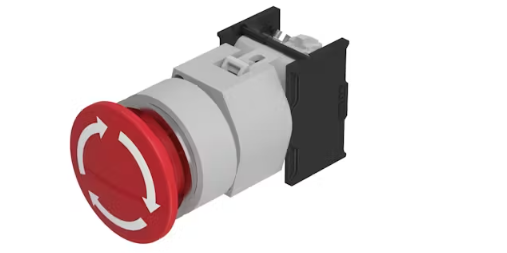

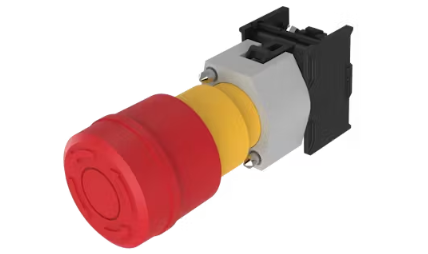

急停開關

堅固、可靠

來自EAO的急停開關能夠保護人員免受傷害，并防止機器、系統或車輛受損——即便在惡劣的環境和難以處理的安裝條件下也是如此。

典型應用

?運輸區域的駕駛室

?機器的主操作面板

優點

?多達四個開關觸點

?各種連接選項

?符合防火標準EN 45545

技術數據

?安裝開孔：22.3 mm

?螺釘、插入式或彈簧端子

?IP65前端防護

?旋轉或按鍵釋放

?銀或金觸點可用

?開關額定值最大500 V，最大10 A

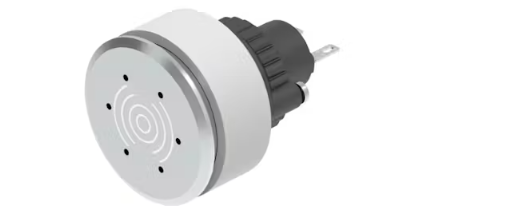

蜂鳴器

巧妙的聲音警報

EAO蜂鳴器以預定義的音量和音調頻率產生聲音。小巧緊湊的尺寸意味著您可以在全球范圍內將其用于機器、醫療設備、起重和傳送系統、駕駛室和建筑技術。

優點

?大量設計選擇

?高聲壓

?長久的電氣和音頻部件的使用壽命

?具有較寬電壓范圍的型號

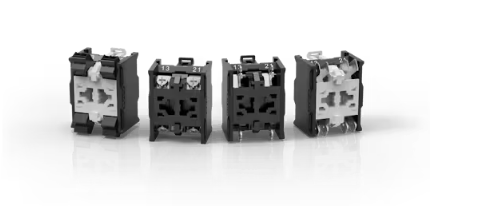

開關元件

設計超越最高行業標準

EAO 04系列基于多種開關元件設計。從自清潔瞬動開關變體——其在操作時提供獨特的觸覺和聲學反饋，確保低功率應用中的值得信賴切換，到適用于高開關額定值的慢動開關元件——這是緊急開關的必備特性——EAO憑借04系列滿足所有應用需求。

典型應用領域

?軌道交通

?工業機械

?電氣控制系統

?自動化系統

優點

?采用高品質材料并符合全球安全標準，實現最高安全等級

?采用長壽命可持續組件，秉持責任制造理念，兼容早期產品版本

?五種連接方式提供靈活安裝選項（螺釘端子、環形電纜接線端子螺釘、單/雙插頭連接、快插端子PIT）

?多樣化觸點材料與配置滿足廣泛應用需求，例如：緊急開關專用慢動開關元件（帶正面開啟操作功能）

?自清潔觸點配合獨特觸覺反饋的快動開關單元。

通過全新04系列開關元件的版本，我們不僅滿足當前分類、范圍內的應用需求，更助力客戶為未來要求做好充分的設備——在車輛或機械領域?qū)崿F(xiàn)更卓越的安全、可靠性與可持續性。

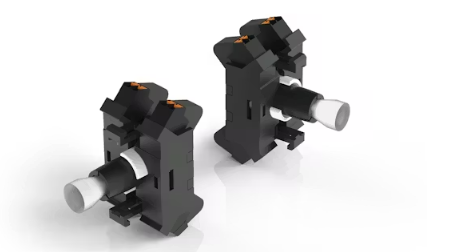

雙LED燈座

安全、適合各種應用

作為04系列的一部分，EAO提供了一款創新的燈座。憑借兩個LED，它便于實現安全可靠的雙重發光。

典型應用

?駕駛室

?操作面板

?控制柜

這款發光配件適用于04系列中的所有可發光裝置。雙頭燈座能夠憑借直觀且快速的視覺識別提高駕駛室內或操作面板前的操作員安全性。

LED燈座可以在一個裝置中顯示不同的狀態。得益于雙LED顯示屏上兩個輸入的間歇性觸發，操作員可以快速確定一切都正常工作——或者在輸入信號出現故障（0 VDC）時被提醒，此時雙LED警告指示燈閃爍。間歇輸入信號由外部控制器產生。LED技術經久耐用，即便在強烈陽光照射和光線條件較差的情況下，也能提供均勻、清晰可見的發光。

優點

?允許一個裝置顯示不同的狀態

?雙指示能夠在一個輸入信號出現故障時安全地發出故障信號

?為經過驗證的04系列中所有帶燈裝置而設計

?可靠的LED技術可以實現較長的使用壽命

?單個燈座中兩個獨立的LED
