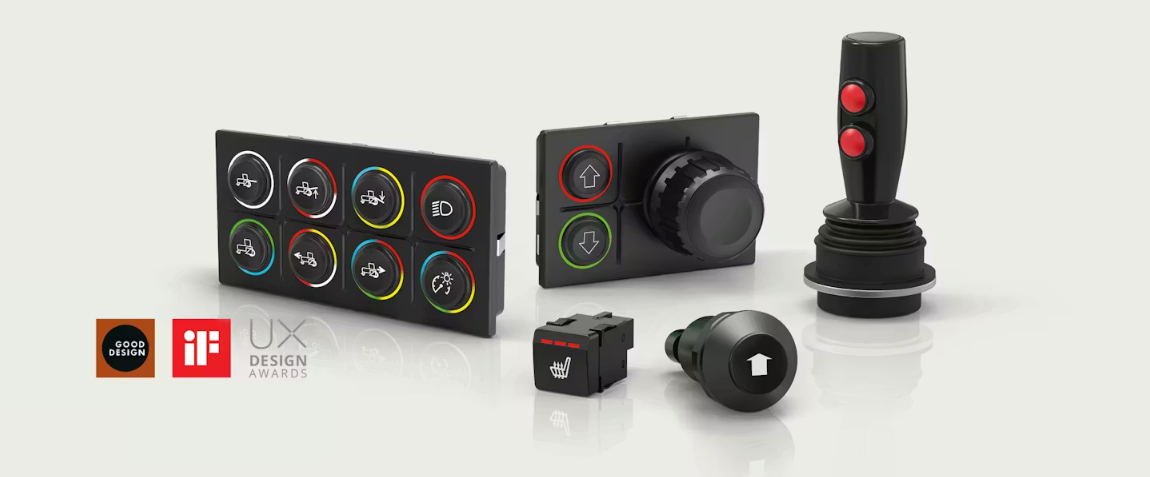

09系列

適用于重型和特種車輛

堅固、個性、可靠：EAO的09系列產品范圍從鍵盤到操作桿和LIN開關面板，再到通用開關和LIN/CAN評估套件。能夠?yàn)槟鷰砜珊饬康暮锰帯?/p>

09系列功能

堅固鍵盤的高端版本

功能安全——通過DIN EN ISO 13849 PLd認證。

在需要移動和自動控制車輛車身或附件的場合，安全性和可靠性至關重要。EAO現推出功能安全的09系列堅固鍵盤的高端版本，可為您提供智能解決方案，滿足復雜的控制任務要求。旨在最大限度地提高安全性能，降低風險和成本，為安全關鍵應用提供理想解決方案。

產品優勢

?高安全性和可靠性

?降低風險，保護操作員和制造商

?滿足法律要求

?使用壽命長，維護成本低

?通過防故障和減少停機時間實現成本節約

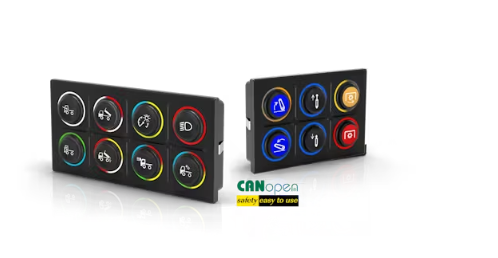

在安全關鍵型應用中值得信賴的操作

09系列堅固鍵盤的高端版本符合最高的安全要求，并按照DIN EN ISO 13849標準開發，性能達到了D級（PLd），已獲得DEKRA測試與認證有限公司的認證。該高端版本鍵盤專為安全關鍵應用而設計，提供卓越的安全性和可靠性。

通過CAN Open Safety進行安全通信

09系列堅固鍵盤的高端版本配備了專為安全關鍵應用而開發的CANopen Safety協議。CANopen Safety符合國際安全標準，特別是DIN EN ISO 13849標準，并采用了多種錯誤檢測和修正機制。通信冗余提高了整個系統的可靠性。

除了易于集成外，CANopen Safety協議還具有與CANopen相同的優勢：靈活性、實時性和可擴展性。

最長使用壽命，最短停機時間

除了最大限度地提高安全性和可靠性外，09系列高端版本還以其堅固的設計和較長的使用壽命，而令人印象深刻。堅固耐用且維護成本低的鍵盤，通過采用防故障的集成安全架構，大大減少了停機時間。這不僅確保了設備的平穩運行，同時提高了使用效率，還最大程度地減少了操作員和制造商的風險。

系統穩定性的提高直接降低了運營成本。作為客戶，您還可以在集成功能安全組件時，減少開發和認證成本，從而加速市場投放。

高級鍵盤專為安全關鍵型應用而設計，具有最佳的安全性和可靠性。

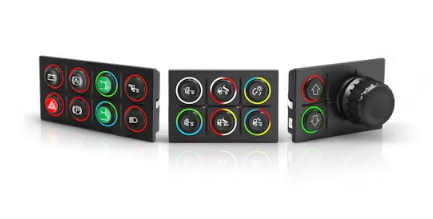

堅固型鍵盤和旋轉控制器

堅固耐用、模塊化、可靠

09系列堅固型鍵盤和旋轉控制器提供高可靠性：這些模塊專為E1應用設計，并符合DIN EN ISO 13849標準，適用于安全相關的應用。CAN總線連接確保了智能和自由編程功能。堅固的模塊化設計，防護等級高達IP6K9K，并且可以定制和單獨選擇以及排列鍵盤圖標，使這些高品質設備非常適合在重型和特種車輛的苛刻環境下使用。

產品型號

09系列堅固鍵盤提供6鍵和8鍵版本，并且有多種不同的類型可供選擇。所有型號都具有可互換圖標的靈活性，鍵盤版本和旋轉控制器（旋轉控制器/旋轉按鈕）提供不同的發光功能和連接器類型等選項。旋轉控制器 (RCC) 和旋轉按鈕 (RPB) 模塊集成了旋轉控制和按鍵功能，并且旋轉控制器還具有數字操作桿功能。根據不同型號，堅固型鍵盤也適用于安全相關的應用。

產品優勢

?堅固、符合人體工程學的創新設計，防護等級高達IP6K9K

?符合DIN EN ISO 13849標準，適用于功能安全應用

?集成CAN總線的智能可靠人機界面

?可編程符號和四段 RGB halo光環，實現功能反饋

?模塊化設計和特定應用的配置選項，實現最大靈活性

典型應用

?特種車輛，包括消防車、掃路車、清潔車、垃圾轉運車、除雪車

?重型車輛，包括基建和農業設備

?車輛上/周邊的搭載機械

帶有分區光環的狀態指示

堅固鍵盤的4段式RGB光環發光是動態狀態指示的理想選擇，如顯示填充液面或逐步控制速度。這為用戶提供了關于當前操作狀態的持續反饋。顯眼的顏色和使四個獨立的RGB部分發光、閃爍、脈動或旋轉的能力保證了直觀的操作和智能整合到客戶特定的操作概念中。

通過可單獨編程的LED，可以定義不同的功能層和每個部分的單獨功能--在一個人機界面中結合更多功能。

09系列保護罩

堅固耐用、抗沖擊的09系列保護罩不僅能提供可靠的保護，防止意外啟動和操作失誤，還能滿足不同應用領域的特定標準。例如，EN1501-1:2021標準要求垃圾車外部的所有控制和監控裝置都必須安全，以防意外啟動或接觸。09系列的新型保護罩將各個按鈕分開。即使戴著工作手套，手指也能輕松操作所需的功能。

?防止意外啟動

?手指引導和分離各個按鈕

?降低操作失誤風險

制造能力和IATF 16949

09系列模塊是在我們位于德國的汽車能力中心生產的。這使我們能夠?qū)⒍嗄陙碜鳛槠囆袠I(yè)原始設備制造商（OEM）的全面經驗應用于重型和特種車輛市場。同時，這為EAO客戶提供了高質量、耐用和直觀的產品和服務。開發和生產過程是根據汽車標準（IATF 16949，100%產品可追溯性，100% EOL測試等）來調整和執行的。

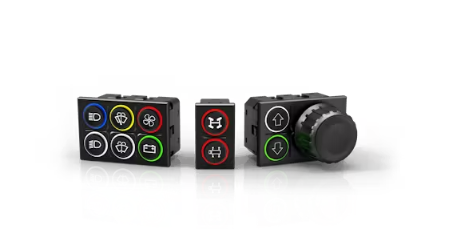

系列車內鍵盤和旋轉控制器

模塊化、可靠、用于車輛內部

根據IATF 16949汽車標準開發的可配置的人機界面，適合模塊化組合設計-為重型車輛和特殊車輛提供可靠和安全的E1車內應用。

技術進步和高科技車輛設計對于特種車輛、公共汽車、長途客車和卡車越來越重要。這一趨勢體現在 09 系列車內鍵盤和旋轉控制器上，它們具有高品質的模塊化汽車設計，根據 DIN ISO 20653 提供高達 IP5K4 前端保護。這些耐用的人機界面（HMIs）是根據國際公認的汽車標準 IATF 16949 開發的，并具有令人印象深刻的特定配置組合選項，為照明和通信接口，以及定制選擇和符號排列提供多種可能性。

典型應用

?車輛頭燈，位置燈和側燈

?擋風玻璃清洗功能和空調系統

?危險警示燈功能

?在顯示器菜單或用戶界面中導航

?全方位照明和警告信號

?控制側支持，清潔刷或割草機

?對泵或液壓的控制

?調整參數和設置

?更多

優勢

?可編程RGB光暈發光環和符號照明(可單獨控制)

?高品質模塊化汽車風格設計，具有IP5K4前端保護 (DIN ISO 20653)

?根據IATF 16949汽車標準開發 的可靠人機界面

?有CAN總線連接或硬線連接可選

?可替換ISO 7000標準符號或客戶提供的定制符號

09系列車內鍵盤提供SUPER、PLUS和BASIC三種版本。客戶可以根據他們的應用選擇CAN總線連接或硬接線版本，還可以通過各種照明選項和可互換符號進一步定制鍵盤，從而實現人機界面（HMI）在車輛內部的最佳集成。旋轉控制器和控制器按鈕它們具有旋轉控制器和按鈕的功能，旋轉控制器還具有數字操縱桿的功能。

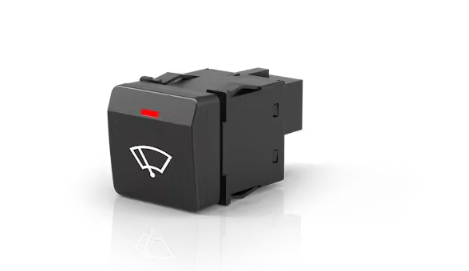

通用開關

外形美觀、車內用途廣泛——包括在安全相關領域

09系列通用開關專門設計用于車輛內飾，特別是汽車、電動汽車、公共汽車、卡車和特種車輛。它適用于各種應用以及安全相關功能。

高質量的09系列開關有助于實現幾乎無限的開關功能組合，適用于車輛中的廣泛應用。它們采用了符合人體工程學的模塊化設計以及具有優良觸感和觸覺反饋的富有吸引力的耐用表面涂層。此外，發光符號可根據ISO 7000或客戶偏好提供。

09系列組合開關有以下版本-- STANDARD標準版 和 DUAL CONTACT 和 LIN雙觸點版，并提供通用的配置選項。基本版本包括帶有白色符號發光的開關，以及“沒有”、“一個”或“三個”紅色LED狀態指示燈的選項。用作警告燈開關的紅色符號發光也可作為標準配置提供。沒有機械功能的版本，可作為可插入式指示燈或盲插使用，使得這個系列變得更加完善。

優勢

?安全相關應用的理想之選

?廣泛的設計和應用特定配置選項

?具有IP5K4防護等級、符合人體工程學的模塊化設計 (DIN ISO 20653)

?ISO 7000或自定義符號

?根據IATF 16949開發和制造

這款通用開關適用于安全相關應用。例如，電阻編碼（Namur）的診斷能力可以檢測電纜斷裂和開關狀態。DUAL CONTACT 變體還提供兩個冗余開關信號選項。 09系列帶有LIN接口的通用開關可通過集成的LIN-BUS控制器與最多16個設備聯網，并可通過串聯的LIN信號操作各種駕駛或舒適功能。可在車內各控制單元之間實現可靠、穩定的通信。

典型應用

?菜單/復位按鈕

?鎖定/解鎖

?大燈開/關

?加溫座椅/空調/風扇

?變速箱控制

?SOS和危險燈開關

?各種駕駛功能

09系列通用開關是眾多應用的最佳選擇，其多種可能性在市場上是獨一無二的。

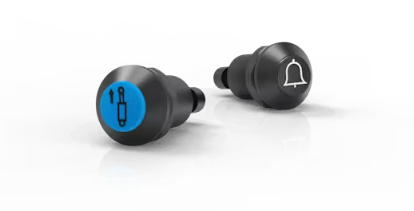

堅固耐用的戶外開關

可靠、多功能、直觀——是應對嚴苛應用的理想選擇

這些耐用且密封的按鈕開關配備了直徑為24毫米的彩色按鈕，嵌入在直徑為39毫米的黑色橡膠前端操作器內，便于識別并確保即使戴著手套也能輕松操作。

新型09系列堅固耐用的戶外開關采用了專為低開關電流而設計的無磨損簧片接觸點。由于采用了磁性驅動原理，使用壽命長，非常適合在苛刻環境中使用。

優勢

?堅固耐用的大尺寸按鈕，IP67防護等級，適應惡劣的工作環境

?適用于硬接線開關應用的便捷安裝

?無磨損簧片觸點，適用于低開關電流

?多種燈罩顏色和符號，滿足個性化需求

?采用磁性驅動原理，使用壽命長

堅固耐用的戶外開關采用大尺寸、堅固的設計、高防護等級以及無磨損技術，可以在苛刻應用中提供最大的可靠性——確保在各種條件下都能安全便捷地操作。

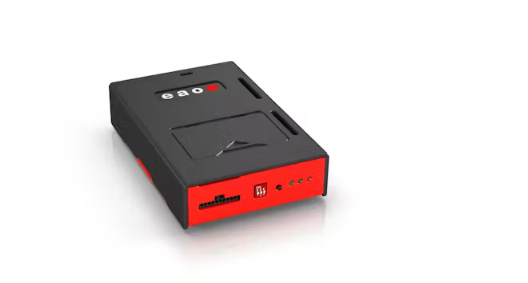

LIN/CAN評估套件

非常直截了當?shù)呐渲?/em>

憑借這個直觀的配件，您可以通過LIN或CAN接口配置和體驗人機界面的各種配置選項——而無需將人機界面集成到應用中。使用包含硬件和軟件的評估套件，您可以非常輕松地將任何支持LIN/CAN的人機界面與計算機或筆記本電腦（Windows）相連接。

得益于快速安裝和直觀操作，您可以輕松配置人機界面規范選項，立即自己嘗試或現場演示。該配件還適用于客戶現場LIN/CAN應用中的設計導入。

配置選項

?按鈕發光的亮度和顏色選擇

?（四段）暈環發光的燈光功能：顏色變化、閃爍、脈沖或旋轉

大量的接口使該套件非常靈活。您可以針對各種配置和系統對其進行設置。該套件還可以與其他CAN軟件和相應的接口配合使用。

優點

?未安裝人機界面上LIN/CAN功能的現場演示

?易于設置、配置和測試所有產品功能

?免費使用的直觀EAO軟件

?適用于所有支持LIN/CAN的人機界面

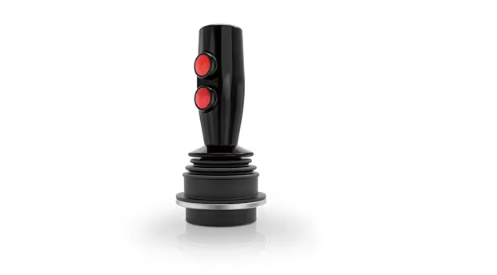

操作桿

功能強大、堅固耐用、個性化

EAO為一系列應用中要求嚴苛的用例提供了各種各樣的操作桿。這些操作桿可以作為標準產品提供，或單獨配置用于車輛、機器、醫療技術和無線電遙控器中的人機界面系統。

典型應用

?商用車輛

?特種車輛

?船舶、鐵路和電動車輛

?機械

?醫療技術

?其他眾多應用

現代化設計、低背板深度和個性化適應選項讓來自EAO的操作桿極具吸引力，用途非常廣泛。它們提供了自帶電纜和不帶電纜型號——具有CAN、CANopen、J1939、SPI或USB接口。對于工廠交貨，您可以在八種標準操作桿中做出選擇。

優點

?可以進行機械和電氣定制

?前端防護等級達到IP6K5或IP6K7 (DIN ISO 20653)

?標準操作桿現貨供應

?用于實現霍爾效應的低背板深度以及導電塑料傳感器

?稱職且富有成效的項目管理

09系列證書和認證
