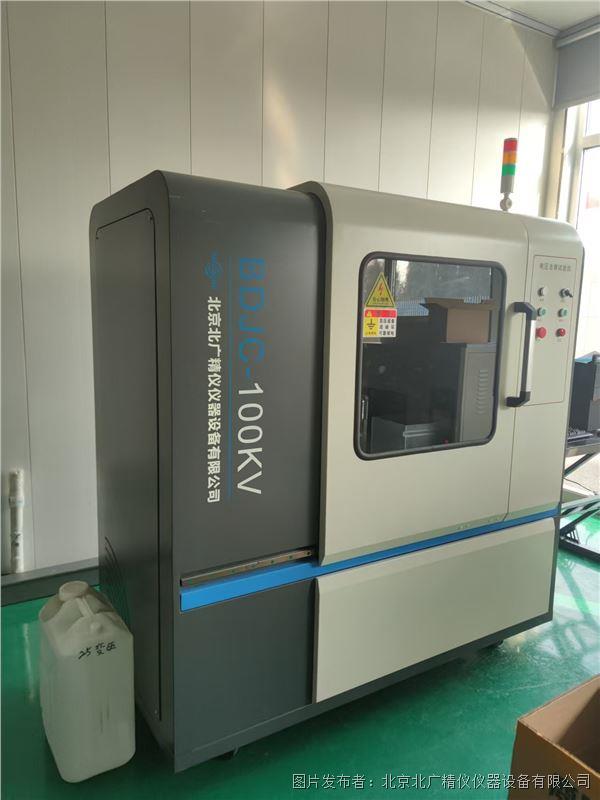

北廣精儀HG/T 3330絕緣漆漆膜擊穿強度測定儀

一、HG/T 3330絕緣漆漆膜擊穿強度測定儀功能介紹

軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作

曲線顯示：在實驗過程中可以動態顯示試驗曲線

數據導出：可以對試驗結果導入EXCEL表格

實驗報告：可以人為設置報告名稱，并對實驗報告進行打印

試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇

試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗

參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值

試樣設置：可對不同標準的試樣參數靈活設置

人員管理：設置用戶名及密碼，不同的操作員登入進行不同的試驗，互不影響

標準選擇：含有不同標準，可根據需求自行選擇

連續操作：連續操作試驗時，可直接在軟件里結束試驗，進行二次試驗

二、產品的制造和檢驗標準

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法 第2部分：對應用直流電壓試驗的附加要求》

3、JJG 795-2004 《耐電壓測試儀檢定規程》

三．適用的試驗方法標準

1、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

2、GB/T3333《電纜紙工頻擊穿電壓試驗方法》

3、GB12913-2008《電容器紙》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

四、HG/T 3330絕緣漆漆膜擊穿強度測定儀安全保護

★跳閘后電壓自動回零

★零電壓復位保護

★超壓保護

★試驗漏電保護

★試驗過流保護

★獨立接地保護

★試驗短路保護

★試驗結束放電保護

★安全試驗門保護

★設備故障報警保護

★軟件誤操作保護

五、HG/T 3330絕緣漆漆膜擊穿強度測定儀簡介

采用計算機控制，通過人機對話方式，完成對絕緣介質材料的工頻電壓擊穿，工頻耐壓試驗。適用于對固體絕緣材料(如：絕緣漆、樹脂和膠、浸漬纖維制品、層壓制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等)在工頻電壓下擊穿電壓，擊穿強度和耐電壓的測試。儀器對實驗過程中的各種數據快速、準確地進行采集、處理、存取、顯示、打印。

六、HG/T 3330絕緣漆漆膜擊穿強度測定儀參數

七、HG/T 3330絕緣漆漆膜擊穿強度測定儀產品優勢

★西門子cpu單元處理器采集精度高穩定

★無線控制擺脫距離困擾人機分離使用更加方便。保護人員的安全性

★雙向電壓電流干擾抑制技術 防止擊穿時刻電流干擾導致的失控危險和燒壞通訊端口

★新軟件 帶自檢功能 和預警提示功能增加電流電壓雙向判斷支持無線安全控制 一般廠家只能靠電壓檢測

★內設漏電防護網 電弧自動卸壓

★C++新控制程序 結果更準

★優于其他廠家只能做固體 我司試驗機可以做固體也可以做液體同行

★內置熔斷保護器、和漏電保護器 過流或過載可有效燒斷熔斷器保護儀器控制和高壓部分且更換方便

★試驗結果自動篩選可選擇性保留

★遠程維護報警 售后更方便

★試驗結果數據無限儲存

★軟件支持無線云端協議上傳可第三方編輯

八、HG/T 3330絕緣漆漆膜擊穿強度測定儀主要部件

高壓變壓器                        升壓調壓器

cpu 控制模塊                     電壓傳感器

西門子處理單元                  電流傳感器

遠程藍牙模塊                     獨立控制模塊

漏電保護系統                     系統故障報警

九、HG/T 3330絕緣漆漆膜擊穿強度測定儀設備標準配置

試驗主機                        一臺

高壓發生器                      一套

試驗電極                        二套 (國標1408.1 25mm  2只 75mm 1只）

試驗油箱                        一只  北廣

實驗軟件                        一套

放電系統                        一套

控制系統                        一套   西門子

數據采集系統                    一套

試驗油箱                        一只

電極支架                        一只

裝 箱 單                        一份

絕緣手套                        一副

無線控制                        一支

十、注意事項的詳細說明：

1、安全防護措施

①. 高壓危險防護

   操作人員必須接受高壓設備安全培訓，熟悉設備緊急停機按鈕和斷電流程。

   測試區域設置警示標識（如“高壓危險”），禁止無關人員靠近。

   設備必須可靠接地（接地電阻≤4Ω），避免漏電或靜電積累。

②. 防護裝置

  確保試驗儀配備安全聯鎖裝置（如防護罩未閉合時自動斷電）。

  使用絕緣操作工具（如高壓絕緣手套、絕緣墊）輔助操作。

③. 個人防護裝備（PPE）

   穿戴絕緣手套、護目鏡及，避免電弧或擊穿飛濺物傷害。

2、設備設置與校準

①. 電壓參數設置

   升壓速率：根據標準（如ASTM D149）選擇合適速率（通常為500 V/s或100 V/s）。

   初始電壓：從0開始逐步升壓，避免瞬間高壓沖擊樣品。

②. 電極選擇與安裝

   使用標準電極（如球形電極或圓柱形電極，符合IEC 60243要求）。

   確保電極表面平整、清潔，無氧化或污漬（可用酒精擦拭）。

③. 校準與驗證

   定期校準設備（電壓表、電流表精度需符合標準要求）。

   使用已知擊穿電壓的標準樣品驗證設備準確性。

3、樣品處理與測試條件

①. 樣品制備

   樣品厚度均勻（通常1-3 mm），無氣泡、雜質或機械損傷。

   表面清潔干燥（避免手汗、灰塵或油脂污染）。

②. 環境控制

   溫度：23±2℃，濕度：50±5% RH（參考標準要求）。

   避免電磁干擾（遠離大功率設備或高頻信號源）。

③. 樣品固定與接觸

   確保樣品與電極緊密接觸，避免空氣間隙導致局部放電。

   對軟質橡膠樣品可施加輕微壓力（如1 N）保證貼合。

4、測試過程操作規范

①. 逐步升壓

   緩慢升高電壓，避免電壓突變導致誤判擊穿點。

   實時監測電流（擊穿瞬間電流驟升）。

②. 擊穿判定

   擊穿標準：電流超過設定閾值（如5 mA）或樣品發生碳化、穿孔。

   同一樣品不同位置至少測試3次，取平均值（剔除異常值）。

③. 數據記錄

   記錄擊穿電壓、樣品厚度、環境條件及擊穿形態（如沿面放電或貫穿擊穿）。

5、測試后處理與維護

①. 殘余電荷釋放
