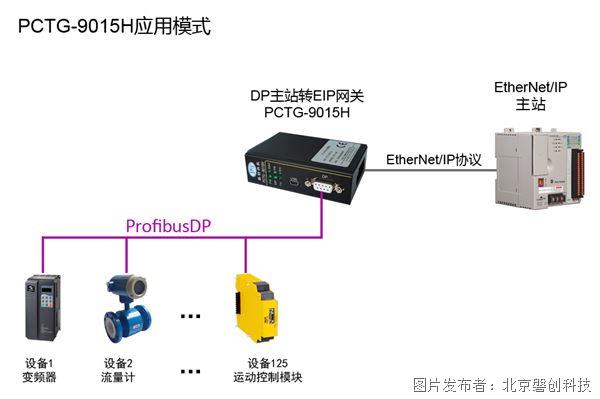

北京磐創科技的PCTG-9015H型工業協議轉換網關主要實現ProfibusDP和EtherNet/IP協議之間的雙向數據轉換。網關在Profibus總線側實現主站功能，在EtherNet/IP側實現從站(Adapter)功能。可將Profibus DP從站（如：儀表、流量計等）接入到EtherNet/IP網絡（如：AB的PLC）。

        通過增加DP/PA耦合器，也可將Profibus PA從站接入EtherNet/IP網絡中。

核心功能：

        ◆雙向轉換：實現 Profibus DP 與 EtherNet/IP 之間的數據透明傳輸。

        ◆ 角色定位：

            — 在 Profibus 側作為 主站 (Master)：負責輪詢和采集下級設備數據。

            — 在 EtherNet/IP 側作為 從站 (Adapter)：向上級 PLC 或 SCADA 系統提供數據。

        ◆擴展能力：通過增加 DP/PA 耦合器，還能兼容 Profibus PA 設備，極大地擴展了適用范圍。

技術參數

        ◆ 支持Profibus DPV0和DPV1從站，支持Profibus全局命令。

        ◆ Profibus傳輸速率：9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3Mbps。

        ◆ 支持Profibus PA要求的45.45k或93.75k波特率；

        ◆ EtherNet/IP從站 (adapter)協議，速率10/100 Mbps自適應。

        ◆ 最大支持6個顯示連接、1個隱式IO連接；

        ◆ EtherNet/IP輸入：（T->O）最大500字節，輸出（O->T）最大500字節。

        ◆ RPI參數最小支持1ms。

        ◆ 輸入電壓：DC 7V～36V（也可通過USB配置接口供電）。

        ◆ 功率消耗：≤2W。

        ◆ 外形尺寸(L×W×H)：92.5×62×28.5mm。

        ◆ 安裝方式：35mm DIN導軌。

        ◆ 重量：約220g。

工業級設計與可靠性

        ◆ Profibus采用2500Vrms 高速磁耦合隔離保護電路。

        ◆ Profibus、以太網、電源三端電氣隔離，并且三個端口具備抗600W雷電、浪涌能力。

        ◆ 電源輸入范圍寬，并支持反接、過壓、過流、過熱保護功能。

        ◆ 具備獨立USB配置接口。

        ◆ 具備LED 狀態指示燈，方便用戶查看狀態。

        ◆ 內置獨立看門狗，增強設備抗干擾能力。
