北廣精儀GB/T16491-2022?橡膠塑料拉力試驗機

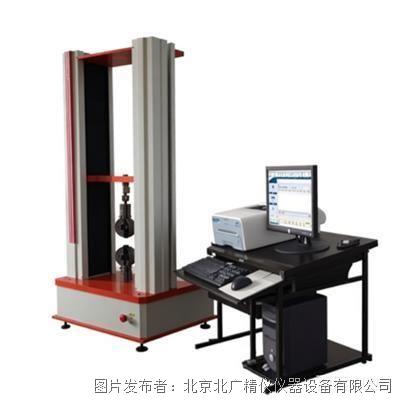

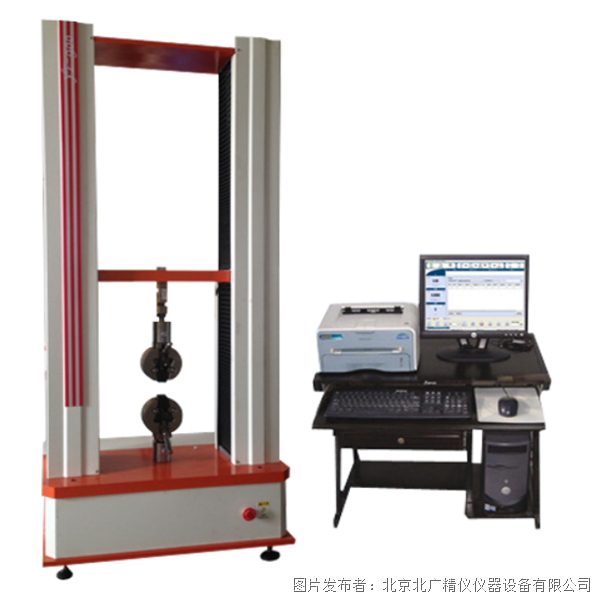

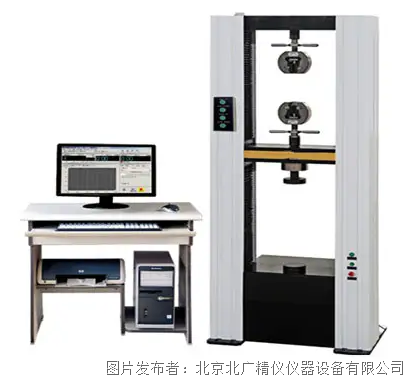

   GB/T16491-2022?橡膠塑料拉力試驗機BWN-10kn是現代材料研發、質量控制與性能評估中不可或缺的關鍵設備。它通過模擬材料在實際應用中所承受的拉伸、壓縮、彎曲、撕裂等多種力學作用，為揭示材料的力學行為、評估其可靠性及優化產品設計提供了翔實、客觀的數據基礎。一款性能卓越的試驗機，不僅是獲取準確數據的工具，更是推動材料科學進步的堅實伙伴。

一、 整體概覽

GB/T16491-2022?橡膠塑料拉力試驗機BWN-10kn的核心功能在于對材料施加可控的載荷，并精確測量其相應的變形與響應。該設備基于成熟的機械設計、精密傳感技術及智能化控制軟件，構建了一個穩定、可靠的數據采集與分析系統。

其應用范圍極其寬泛，涵蓋從柔性到剛性、從傳統到前沿的各類材料。主要的測試對象包括：

彈性體與聚合物?：橡膠、塑料、聚合物、發泡材料、膠帶等，評估其拉伸強度、彈性模量、斷裂伸長率等。

薄膜與包裝材料?：塑膠薄膜、軟包裝材料，測試其拉伸、撕裂、剝離性能。

纖維與紡織品?：紡織物、纖維、土工布，分析其拉伸和撕裂行為。

復合材料與高分子材料?：納米材料、高分子材料、復合材料、合成材料，研究其多相結構下的綜合力學性能。

紙張與帶材?：包裝帶、紙張，用于質量控制。

線纜與繩索?：電線電纜、光纖光纜、安全帶、保險帶，驗證其抗拉性能。

皮革與鞋材?：皮革皮帶、鞋類材料，評估耐用性。

粘接部件?：涉及粘合力、剝離力（90°剝離與180°剝離）的組件。

金屬與非金屬材料?：彈簧鋼、不銹鋼、鑄件、銅管、有色金屬、合金材料乃至部分非金屬材料，進行拉伸、壓縮、彎曲、剪切等試驗。

該試驗機能夠執行的典型力學試驗類型主要包括：拉伸、壓縮、彎曲、撕裂、剝離（90°與180°）、剪切、粘合力測試、拔出力測試以及延伸伸長率測定等。這種多功能性使其成為跨行業材料實驗室的標配設備。

二、核心主機技術規格

主機的技術規格直接決定了試驗機的性能上限與測試結果的置信度。一臺精良的設備在力量測量、位移控制、系統剛性與操作安全方面均需達到高標準。

A. 高精度力量傳感系統?：采用高精度力量傳感器，量程為10KN，其力量測量精度維持在±0.5%以內。這是確保所有測試數據可靠性的基石。

B. 多檔位容量與高精度采集?：具備全程七檔容量自動切換功能，分別為×1, ×2, ×5, ×10, ×20, ×50, ×100，以適應不同量程下的高分辨率測量。數據采集采用24位高精度A/D轉換器，取樣頻率高達200Hz，能夠捕捉材料在受力過程中的瞬態細節變化。

C. 伺服驅動動力系統?：動力系統核心采用步進電機與減速機的組合，確保運行的平穩與高扭矩輸出，為各種速度下的測試提供穩定動力源。

D. 精準運動控制系統?：采用先進的控制方式實現精確控制，速度調節范圍寬廣，從0.01 mm/min到500 mm/min，滿足從準靜態到中速加載的各種測試需求。橫梁位移控制兼具快速粗調與慢速微調功能，便于高效設定初始位置。測試完成后，系統可自動回歸機械原點并儲存測試數據，提升操作便捷性。

E. 數據傳輸接口?：標配RS232數據傳輸接口，便于與計算機進行穩定可靠的數據通訊。

F. 顯示與交互界面?：通過計算機屏幕結合專用測試軟件進行顯示與操控，提供直觀的圖形化操作環境。

G. 力量校正體系?：配備簡潔的全范圍單點校正與精密的全程七檔線性雙校正系統，確保在任何測量點都具有優異的線性度與準確性。

H. 多元化控制模式?：測試軟件提供豐富的控制模式，包括定速度、定位移、定荷重（并可設定保持時間）、定荷重增率、定應力增率、定應變增率等，配合多階段控制，可靈活配置以滿足復雜和非標準的測試流程要求。

I. 充裕的測試空間?：標準配置下，測試寬度約為350毫米，橫梁有效行走空間為950毫米（不含夾具尺寸），為不同尺寸的試樣和夾具組合提供了充足的操作空間。

J. 高分辨率位移測量?：采用高精度光電編碼器，分辨率達到2500 P/R，并通過四倍頻技術提升精度。該編碼器抗干擾能力優良，最終實現的位移解析度為0.001毫米，能夠精確測量微小的形變。

K. 完備的安全防護裝置?：集成多重安全保護機制，包括過載緊急停機、上下行程機械與電子限位保護、漏電自動斷電保護以及測試斷裂或達到條件時的自動停機功能，有效保障設備與操作者安全。

L. 可選的手動控制方式?：為適應不同的操作習慣，用戶可選擇增配無線遙控裝置或手動操作盒，實現遠離電腦的便捷控制。

三、 功能介紹

智能化軟件是發揮設備潛能、提升測試效率與數據分析深度的關鍵。本試驗機配套軟件功能全面，覆蓋了標準管理、數據采集、分析計算及報告生成全流程。

A. 標準模塊化管理?：軟件內置模塊化測試標準庫，支持包括GB、ASTM、DIN、JIS、BS在內的多種國際國內標準，用戶可直接調用預設的標準測試方法，規范測試流程。

B. 試樣數據管理?：提供完整的試樣信息管理功能，允許用戶一次輸入試樣參數并永久保存、重復調用。同時支持用戶自定義計算公式，以適應特殊材料的性能參數計算，增強數據契合度。

C. 開放式報表編輯?：采用雙報表編輯模式，提供完全開放的報表自定義功能。測試人員可根據自身偏好或行業要求，靈活設計報表格式。軟件還內建了類似EXCEL的報表編輯工具，極大拓展了報表設計的靈活性。

D. 單位動態互換?：所有力學與幾何量（如力值、位移）的顯示單位均支持動態實時切換，力值單位涵蓋T, Kg, N, KN, g, lb，變形單位包括mm, cm, inch，適應全球不同地區的使用習慣。

E. 圖形曲線智能處理?：具備圖形曲線尺度自動最佳化功能，能夠自動調整坐標軸以清晰展示曲線全貌。測試過程中支持實時動態切換不同類型的曲線，如荷重-位移曲線、荷重-時間曲線、位移-時間曲線、應力-應變曲線、以及多試樣的對比曲線等。

F. 數據輸出格式靈活?：所有原始測試數據與計算結果均可以導出為通用的EXCEL表格格式，便于用戶進行二次處理、統計或導入其他分析軟件。

G. 自動化數據處理與存檔?：測試結束后支持自動或手動存檔。軟件能自動計算并輸出一整套力學性能參數，如最大力值、上下屈服強度（采用滯后環法或逐步逼近法判定）、非比例延伸強度、抗拉強度、抗壓強度、任意點的定伸長強度或定負荷延伸、彈性模量、斷裂伸長率、剝離過程中的峰值、谷值與平均值、凈能量、折返能量、總能量、彎曲模量、以及斷點特定位移處的負荷或特定負荷處的位移等。所有數據可備份至用戶指定的任意硬盤分區。

H. 多語言用戶界面?：軟件界面支持簡體中文、繁體中文和英文三種語言隨機切換，滿足不同地區用戶的操作需求。

I. 歷史數據回放?：具備歷史測試數據演示功能，可以重新加載和查看過往的測試曲線與數據，方便進行結果復核與對比分析。

四、 標準附件與服務

標準配置為用戶提供了開箱即用的基礎條件，確保基本測試功能的順利實現。

一年期設備保修證書及詳盡的中文操作說明書各一份。

隨機附贈一套適用于常規測試的標準拉伸夾具。

專為設備開發的完整版拉力機測試軟件一份。

一套品牌電腦，作為測試系統的控制與顯示終端。

五、 可測試的詳細項目

軟件強大的計算能力支持對材料多方面性能的評估，具體可測試項目分為兩大類：

（一）常規測試項目（軟件直接顯示或常規計算所得）：?

拉伸應力、拉伸強度、扯斷強度、扯斷伸長率、定伸應力、定應力伸長率

定應力力值、撕裂強度、任意點力值、任意點伸長率、抽出力、粘合力及取峰值計算值

壓力試驗相關參數、粘合力剝離力試驗相關參數、彎曲試驗相關參數、拔出力與穿刺力試驗相關參數

（二）特殊測試項目（需特定定義與計算）：?

彈性系數（彈性楊氏模量）?：指同相位的法向應力分量與法向應變之比。該系數用于衡量材料的剛性，數值越高代表材料越難以發生彈性變形，即剛性強韌。

比例極限?：指在應力與應變保持線性正比關系的范圍內，材料所能承受的最大應力值。

彈性極限?：指材料在卸除外力后能夠完全恢復原狀，不產生永久變形所能承受的最大應力。

彈性變形?：指當施加的載荷在彈性極限內時，材料產生的變形，在載荷移除后會完全消失。

永久變形（塑性變形）?：指當載荷超過彈性極限后，材料產生的不可恢復的變形，卸載后變形依然存在。

屈服點與屈服現象?：屈服點是材料在拉伸過程中，應力保持不變或略有下降而應變顯著增加的點，通常分為上屈服點和下屈服點，工程中常采用上屈服點作為屈服強度。屈服現象是指當載荷超過比例極限后，材料失去線性關系，載荷發生波動，同時變形急劇增大的物理過程。

屈服強度?：指材料在拉伸過程中，產生某一規定量的永久塑性變形時（通常為0.2%的塑性應變）所對應的應力值，計算為該點載荷除以試樣的原始橫截面積。

彈簧K值（剛度系數）?：在彈性范圍內，與變形同相位的作用力分量與該變形量的比值，常用于表征彈簧或彈性元件的剛度。

有效彈性與滯后損失?：是評估材料，特別是高彈性材料（如橡膠）動態性能的指標。在拉力機上以規定速度拉伸試樣至指定伸長率或載荷，然后使其回縮。有效彈性是指回縮恢復的功與拉伸消耗的功的百分比；滯后損失則是指拉伸-回縮循環過程中，因內摩擦等原因損耗的能量與拉伸消耗功的百分比。

六、 主要技術性能參數

以下為該設備的核心性能參數匯總：

荷重元（力傳感器）量程?：10KN，可根據需要選配其他區間。

力量解析度?：1/10000。

力量準確度?：優于或等于±0.5%。

力量放大倍數切換?：7段自動切換。

位移解析度?：1/1000。

位移準確度?：優于或等于±0.5%。

金屬引伸計解析度?：1/1000。

金屬引伸計準確度?：優于或等于±0.5%。

大變形引伸計準確度?：±1毫米。

橫梁速度范圍?：0.01 毫米/分鐘 至 500 毫米/分鐘。特殊測試速度可按用戶需求定制。

橫梁有效行程（行走空間）?：950毫米（不含夾具高度）。特殊行程可按用戶需求定制。

試驗寬度（機臺空間寬度）?：350毫米。特殊寬度可按用戶需求定制。

工作電源?：交流220V，50/60Hz。

整機功率?：約600W。

七、 核心部件配置清單

設備的可靠性建立在優質的核心部件之上。其主要部件來源清晰，品質有所保證：

傳感器?：采用高精度力量傳感器。

滾珠絲桿?：作為傳動核心部件，確保高精度與平穩運動。

步進驅動器?與?步進電機?：提供精準的電子控制與動力輸出。

減速機?：用于增加輸出扭矩并調整轉速。

同步帶?：實現電機與絲桿間的高效同步傳動。

主板?：設備的核心控制電路板。

軟件?：定制的專用測控與數據分析軟件。

夾具?：用于夾持試樣的標準工裝。

電腦?：運行測試軟件的平臺。

八、 拉力試驗機與GB/T 16491標準的演進

試驗機標準是確保設備性能與測試方法統一的重要依據。從早期的標準版本發展到最新的GB/T 16491-2022，標準的內容不斷隨著材料測試技術的發展而更新和完善。新款橡膠塑料拉力試驗機的設計與功能實現，緊密契合了現行標準的要求，特別是在控制系統精度、數據采集頻率、測量不確定度評價以及軟件功能方面都進行了相應的適配與優化。使用符合最新標準的設備，能夠確保測試數據的權威性、可比性與可追溯性，為產品的研發、認證與貿易提供有力的技術支持。

結語

GB/T16491-2022?橡膠塑料拉力試驗機BWN-10kn融合了精密的機械結構、高穩定性的傳感測量技術、智能化的控制策略以及功能強大的數據分析軟件。它不僅適用于橡膠、塑料等高分子材料的常規力學性能檢測，其寬泛的負荷范圍、高精度的測量能力和靈活的擴展性，也使其能夠勝任復合材料、金屬薄材、粘接制品等多種材料的復雜力學測試需求。

對于材料科學實驗室、質量控制部門以及研發中心而言，選擇合適的試驗機是確保研究成果準確性和產品質量穩定性的重要環節。深入了解設備的技術內涵、性能邊界及應用潛力，有助于用戶最大化地利用設備價值，從而在材料性能探索與創新的道路上取得可靠的數據支撐。
