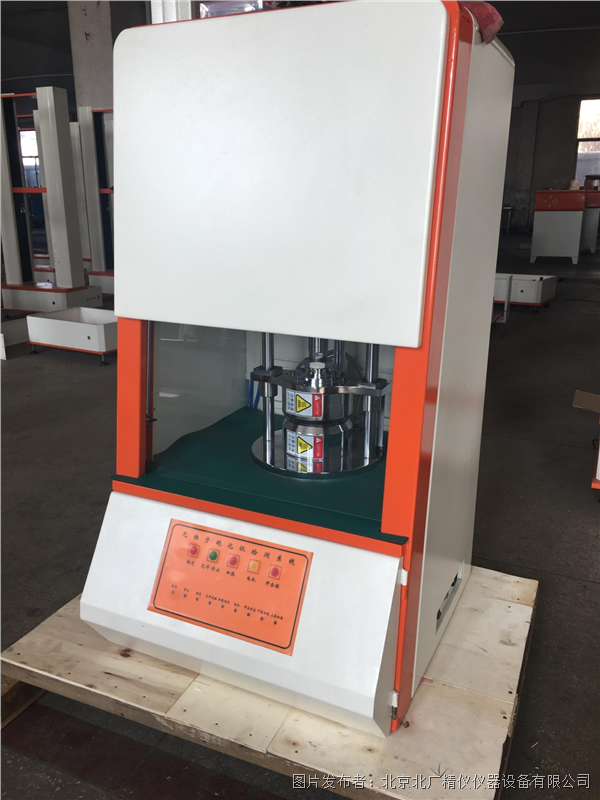

北廣精儀GB/T16584橡膠塑料無轉子硫化儀

  在橡膠工業的材料研發、工藝優化與品質管控中，硫化是一個決定產品最終物理機械性能、化學穩定性與使用壽命的核心化學過程。精確、高效地測定和描述這一過程的動態特性，對于保證產品質量一致性、縮短研發周期、降低生產成本具有至關重要的意義。硫化儀，作為這一領域的“眼睛”和“記錄儀”，其性能的優劣直接決定了所獲數據的價值。

無轉子硫化儀，作為硫化測試技術發展的重要成果，以其獨特的設計理念與優異的性能表現，在行業內得到了普遍的重視和采用。它摒棄了傳統有轉子硫化儀中的機械轉動部件，采用更為巧妙的振蕩測量方式，從而在數據精準性、重現性、操作簡便性以及維護成本方面展現出顯著優勢。

一、硫化與硫化特性測試的基石

硫化，本質上是通過化學交聯反應將線型或支鏈型的高分子聚合物（生膠）轉化為三維網絡結構的過程。這一過程不可逆轉地改變了材料的性質：塑性大幅降低，彈性顯著增強，定伸應力、硬度、拉伸強度等力學性能獲得提升，耐熱性、耐溶劑性等化學穩定性得到改善。因此，對硫化過程的監控與表征，是理解和控制橡膠制品性能的根本。

硫化特性的核心在于描繪“硫化歷程”。理想的硫化狀態通常是一個平衡點：交聯密度達到理想值，材料綜合性能最優。在此之前是欠硫狀態，性能未充分發揮；在此之后是過硫狀態，可能導致性能下降（返原）或硬化（非返原）。硫化儀所繪制的“硫化曲線”（轉矩-時間曲線）正是這一歷程的直觀映射。曲線中的關鍵參數，如最小轉矩（ML，反映膠料流動性）、最大轉矩（MH，反映最大交聯度）、焦燒時間（ts1或t10，反映加工安全性）以及正硫化時間（t90，反映達到規定交聯度所需時間），成為了指導配方設計、確定硫化工藝條件（溫度、時間）的黃金準則。

符合GB/T16584、ISO6502及意大利等標準要求的硫化儀，能夠精確提供T10、T30、T50、T60、T90等一系列特征時間點數據。這些數據不僅定義了膠料的加工窗口和硫化效率，更是實現產品質量標準化和可比性的基礎。因此，一臺高性能的無轉子硫化儀，是連接實驗室研究與大生產實踐的不可或缺的橋梁。

二、工作原理與技術優勢解析

無轉子硫化儀的工作原理基于一個密閉、恒溫的模腔系統。其核心技術在于通過一個處于模腔下部的振蕩體（通常為雙圓錐形或線性振蕩裝置），對一個特定的角度（如±0.5°或±1°）施加一個低頻率（如1.7Hz）的正弦振蕩應變。測試時，預先放入上下模腔之間的未硫化橡膠試樣，在設定的溫度（如150℃、160℃等）下被迅速加熱并壓實。

隨著振蕩體以恒定頻率和振幅運動，橡膠試樣會因自身的粘彈特性而對振蕩產生抵抗，這種抵抗作用在模腔上被轉化為一個反作用力矩（扭矩）。這個力矩的大小與試樣在硫化過程中的動態模量（特別是彈性模量）直接相關。在硫化反應開始前，生膠主要表現為粘性流動，動態模量較低，對應記錄到的轉矩也較低（ML）。隨著硫化反應的進行，交聯網絡逐漸形成，材料的彈性成分急劇增加，其抵抗變形的能力（模量）同步增強，導致記錄的轉矩持續上升。當交聯反應趨于平緩或達到平衡時，轉矩也達到一個穩定值或極大值（MH）。通過連續、高頻率地采集這一轉矩隨時間變化的數據，儀器便可實時繪制出完整的硫化曲線。

相比于傳統的有轉子硫化儀，無轉子設計帶來了多方面的技術優勢：

更高的數據重現性與精確性?：由于取消了復雜的機械轉子及其連接軸系，消除了因轉子與膠料之間可能的打滑、磨損以及轉子自身慣性帶來的測量誤差。密閉模腔內的剪切方式更為均勻一致，使得不同批次、不同操作者獲得的測試結果具有出色的可比性。

試樣制備與測試簡便快捷?：試樣通常為兩片圓盤狀膠料，無需特別造型或與轉子配合，放入模腔即可。測試結束后，樣品易于取出和清理，大大提高了測試效率。

更優的溫度均一性與控制精度?：模腔直接且緊密地包裹試樣，上下加熱板提供均勻高效的傳熱，能夠使試樣在極短時間內達到并保持設定溫度，溫度梯度小，確保了硫化反應在等溫條件下進行，這對于動力學研究的準確性至關重要。

更廣的適用性與擴展性?：無轉子設計更容易實現不同的振蕩頻率和振幅組合，為研究橡膠在不同應變條件下的硫化行為提供了可能。此外，其結構也便于整合更高精度的傳感器和溫控模塊。

更低的維護需求?：省去了轉子的定期校準、清潔和潛在的更換成本，儀器長期運行的穩定性和可靠性更高。

三、核心結構與性能參數詳述

一臺滿足高標準要求的無轉子硫化儀是其各項先進功能得以實現的物理載體。下面將依據技術文檔，對其核心系統與性能參數進行分解闡述。

主要技術指標概覽?

該儀器整體設計以滿足高精度硫化特性測試為目標，集成了精密的測量、穩定的溫控和智能的數據處理單元。

A. 高精度傳感器系統?：該系統是測量的心臟，其量程為0~20 N.m，能夠覆蓋從低黏度到高硬度膠料的完整測試范圍。系統的解析度高達0.001 N.m，意味著它能夠敏銳捕捉到硫化初期轉矩的微小變化以及硫化過程中精細的轉矩波動，為分析硫化誘導期和反應速率提供了高保真的數據基礎。

B. 智能化控制系統與數據處理核心?：采用基于計算機的中央控制單元與專用數據接口板協同工作模式。計算機負責整體測試流程的邏輯控制、人機交互界面的呈現以及測試指令的下達。接口板則專職于力矩、溫度等模擬信號的實時、高速采集與模數轉換。這種架構充分發揮了計算機在數據存儲、復雜運算、圖形處理和多任務管理方面的強大能力，使得數據的采集、保存、處理和打印試驗結果及曲線處理等一系列操作實現了高度自動化與智能化。

C. 精密旋轉振蕩系統?：驅動模腔產生標準振蕩的動力來源。該系統由步進電機與振幅調整器共同構成。步進電機提供了精準、無累計誤差的角度控制，確保了振蕩頻率（標準為1.7Hz）的長時期穩定性。振幅調整器則保證了雙圓錐振蕩體能夠以精確的擺動角度（通常為±0.5o或±1o）工作，這是產生標準剪切應變場的保證。

D. 高穩定度控溫系統?：硫化測試的基石在于精確的等溫條件。本系統采用智能數字式溫控儀表，其溫度控制范圍覆蓋0至200℃，足以滿足絕大多數橡膠硫化測試的溫度需求（通常為120℃~200℃）。儀表采用實時自動調整PID（比例-積分-微分）控制參數的技術，能夠快速響應并抑制溫度擾動，實現≤±0.3℃的測溫控制精度。溫度分辨率達到0.1℃，為精細的溫度設定與記錄提供了條件。上下模腔的獨立加熱與高精度控溫，確保了試樣在整個測試過程中處于均勻且穩定的溫度場中。

E. 可靠的數據傳輸方式?：通過RS232串行通訊接口實現主機與計算機之間的數據指令傳輸。這是一種成熟、穩定的有線連接方式，抗干擾能力強，保證了在長時間的測試過程中數據傳輸的連續性和可靠性。

F. 人性化多功能顯示與操作界面?：顯示方式結合了硬件與軟件的優勢。在硬件層面，儀器本體可能配備簡潔的狀態顯示面板。核心操作與結果顯示則依托于“Vulcanize－105”測試軟件與Windows XP（或更高版本）操作系統構成的計算機平臺。這一組合不僅提供了清晰、直觀的實時曲線顯示、數據表格與參數報告，其優良的用戶軟件設計，加上先進的硬件設備支撐，使得整個測量流程——從參數設置、啟動測試到報告生成——變得方便、快捷、精確和愉悅。軟件通常具備曲線疊加比較、局部放大、多語言切換、歷史數據回溯、自定義報告模板等豐富功能。

G. 標準化高強度模腔?：模腔采用Cr6WV等優質模具鋼材質制造，具備高強度、高硬度、耐磨損和優良的熱傳導性能。其幾何尺寸與設計嚴格符合GB/T16584－1996等標準的要求，這是保證測試條件標準化、結果可比性的物理基礎。

H. 靈活便捷的測控方式?：考慮到不同用戶的操作習慣，儀器提供了兩種并行的控制途徑。用戶既可以通過計算機軟件，使用鼠標完成“即點即用”式的圖形化操作，也可以在儀器主機面板上，通過輕觸按鍵進行直接的啟動、停止等基本控制，操作體驗靈活且人性化。

詳細技術性能參數列表?

以下是將所有關鍵性能參數進行歸整列出的清單，這些參數是評價和選擇該儀器時的核心依據：

測溫范圍?：0℃－200℃

測溫精度?：≤ ±0.3℃

控溫精度?：≤ ±0.3℃

溫度分辨率?：0.1℃

力矩量程?：0－10 N.m， 0－20 N.m （可能為可選或雙量程）

力矩解析度?：0.001 N.m

模腔振蕩頻率?：1.7 Hz

振蕩振幅?：±0.5o， ±1o （通常可選）

工作環境溫度?：0－35℃

工作環境相對濕度?：未明確具體上限，通常建議在標準實驗室環境下使用

儀器外形尺寸?：590 mm * 640 mm * 1100 mm （長寬高）

整機功率?：1 KW

四、在橡膠工業中的應用價值延伸

除了提供標準的硫化特性參數外，先進的硫化儀及其分析軟件能夠挖掘更深層次的應用價值：

配方開發與優化?：快速比較不同促進劑、硫化劑、填充劑及操作油對硫化速度、焦燒時間和最終交聯密度的影響，篩選最佳配方組合。

原材料質量控制?：監測不同批次生膠、炭黑、化工助劑的波動，通過其硫化曲線的差異預警潛在的質量問題，實現進廠原材料的快速評價。

工藝條件模擬與確定?：通過在不同溫度下進行測試，可以繪制硫化速度與溫度的曲線，進而推算出實際生產（如平板硫化、注射成型、連續硫化）中所需的等效硫化時間，為制定和優化硫化工藝規程提供科學依據。

硫化狀態監測與預測?：結合動力學模型（如阿倫尼烏斯方程），可以利用實驗室測得的硫化數據，對厚制品內部不同位置在復雜溫度場下的硫化程度進行模擬預測，防止欠硫或過硫。

返原與再硫化研究?：對于容易發生返原（如NR）或存在后硫化現象的膠料，長時間或高溫下的硫化曲線能夠清晰反映其性能變化趨勢，指導穩定劑的使用和工藝調整。

彈性體材料研究?：不僅用于傳統硫化橡膠，也適用于熱塑性彈性體（TPE）、硅橡膠、氟橡膠等特種材料的交聯行為研究。

五、標準符合性與數據國際互認

采用符合GB/T16584、ISO6502等國際國內主流標準的無轉子硫化儀進行測試，其產生的數據具有高度的權威性和可比性。這一點在全球化供應鏈和產品質量認證中尤為重要。統一的測試方法、標準的模腔尺寸、一致的振蕩條件（頻率、振幅）和溫控精度，確保了無論測試在何處進行，只要遵循同一標準，其結果都可以進行直接比對和分析，這為材料供應商與制品生產商之間的技術交流、質量協議簽訂以及解決貿易爭端提供了可靠的技術尺度。

結語

綜上所述，GB/T16584橡膠塑料無轉子硫化儀代表了現代橡膠硫化測試技術的先進水平。它通過精密的機械設計、高精度的傳感與溫控技術以及強大的計算機智能處理能力，將復雜的硫化化學反應過程轉化為可量化、可分析、可重現的精確數據流。從基礎的膠料篩選到尖端的硫化動力學研究，從生產現場的質量控制到研發實驗室的創新探索，它都扮演著不可或缺的角色。深入理解其技術內涵與性能參數，有助于用戶充分發揮設備潛力，獲取最具價值的硫化特性信息，從而在提升橡膠制品性能、保障產品質量穩定性、優化生產工藝和推動材料技術創新方面，奠定堅實的數據基石。在追求效率與質量的現代工業環境中，這樣一臺高性能的測試儀器，無疑是橡膠行業從業者洞察材料本質、駕馭硫化工藝的強大工具。

關于GB/T16584標準（橡膠——用無轉子硫化儀測定硫化特性）的詳細內容?

GB/T16584是中國國家標準，等同采用國際標準ISO6502。該標準全稱為《橡膠——用無轉子硫化儀測定硫化特性》，為使用無轉子硫化儀測定未硫化橡膠硫化特性的方法提供了權威、統一的規范。以下是關于該標準的詳細補充內容：

?一、 標準的核心目的與適用范圍?

核心目的?：該標準的主要目的是規定一種使用無轉子硫化儀，在特定的正弦振蕩剪切應變條件下，測定未硫化橡膠硫化特性（即硫化曲線及相關參數）的試驗方法。它旨在確保不同實驗室、不同儀器、不同操作者所獲得的測試結果具有可比性和再現性。

適用范圍?：標準適用于測定在密閉模腔中，在規定溫度和壓力下，未硫化混煉膠的流變特性。它特別適合于橡膠加工和研發過程中，評價膠料的?焦燒時間?、?硫化速率?以及?正硫化程度?。這對于優化配方、設定硫化工藝條件（如平板硫化時間）至關重要。

?二、 標準規定的關鍵試驗條件與參數?

為確保測試結果的一致性和準確性，GB/T16584對試驗的硬件和操作條件做出了明確規定，這直接對應了您在附件中看到的儀器技術參數：

儀器類型?：明確規定使用?無轉子（振蕩圓盤式或線性振蕩式）硫化儀?。相較于有轉子硫化儀，無轉子設計消除了轉子打滑、慣性及與膠料接觸不良帶來的影響，數據重現性更佳，這與附件簡介中提到的“穩定性、重現性及準確性均優于一般有轉子硫化儀”相符。

振蕩條件?：

?頻率?：標準規定了兩種常用的振蕩頻率：?1.7 Hz (100 cpm)? 和 ?100 Hz?。附件中硫化儀參數“?模腔頻率：1.7Hz?”即是遵循了其中一種標準條件。不同頻率可用于研究膠料在不同動態應變速率下的行為。

振幅?：標準規定了兩種常用的振幅：?±0.5°? 和 ?±1°?。附件中的“?擺動角度：±0.5o±1o?”與此規定一致，表明儀器應能設置或滿足這兩種振幅條件之一。振幅決定了施加在試樣上的剪切應變大小。

溫度控制?：試驗必須在?恒定溫度?下進行。標準允許的常用硫化測試溫度范圍通常在120°C至200°C之間，但具體溫度應根據被測材料的特性和實際工藝條件來設定。這要求儀器的控溫系統非常精確，附件中提及的“?測溫控制精度≤±0.3℃?”、“?控溫精度≤±0.3℃?”正是為了嚴格滿足此項要求。

?模腔規格?：標準對上下模腔的尺寸、形狀和表面光潔度有詳細規定，以確保試樣體積恒定、受熱均勻、壓力一致。附件中提到“?模腔：Cr6wv材質，符合GB/T16584－1996標準要求?”，這明確了儀器的核心部件是按照當時有效的GB/T16584-1996版本（現行版本已更新為GB/T16584-2023或2022）制造的，保證了硬件的合規性。

?試樣要求?：規定了試樣的形狀（通常為兩片圓盤狀或一個圓柱狀）、尺寸和制備方法，確保每次測試的試樣質量和體積基本一致。

?三、 標準定義的核心硫化特性參數及其意義?

附件中提到的T10, T30, T50, T60, T90等數據，正是該標準方法所測得并規范化的關鍵硫化時間參數，它們的定義基于硫化曲線：

?T10, T30, T50, T60, T90?：這些是?正硫化時間?的代表值，分別表示從硫化開始計時，轉矩值達到“?最小轉矩（ML）?”與“?最大轉矩（MH）?”之間差值的一定百分比（如10%， 30%， 50%， 60%， 90%）時所需要的時間。這些數據用于精確描述膠料的硫化進程快慢，其中?T90?是生產和研究中最為常用的指標，代表達到接近90%交聯度的“最佳硫化時間”。

?T2, ts1 (或tc10)?：這是?焦燒時間?或?硫化誘導期?的指標，表示從測試開始到轉矩值從最低點上升了X個單位（例如2 in.-lb或0.1 N.m）或達到(MH-ML)的10%所需的時間。它直接反映了膠料在加工過程中的安全操作期限，焦燒時間過短意味著加工中易產生早期硫化（焦燒）。

?最小轉矩（ML）?：反映未硫化膠料在測試溫度和頻率下的?流動性或粘度?。ML值低表示膠料較軟、流動性好，易于充模。

?最大轉矩（MH）?：反映測試條件下膠料的?最大交聯程度或模量?。MH值與填料的類型和用量、硫化體系以及最終的硫化膠硬度、定伸應力等密切相關。

硫化速率?：通常可以用從T10到T90的曲線斜率或特定的時間差來計算，表示膠料達到正硫化的?速度快慢?。

?四、 GB/T16584的標準演進與合規性?

版本演進?：該標準會隨著技術發展和國際標準更新而修訂。當前較早的引用多為GB/T16584-1996。現行有效版本通常為?GB/T16584-2023?或?GB/T16584-2022?（取決于最新的批準時間）。新版本可能在試驗細節、術語定義或數據處理方面進行完善。合規的儀器和測試報告應注明所依據的標準年號。

?符合性聲明?：附件簡介明確指出該機“?符合GB/T16584 《橡膠——用無轉子硫化儀測定硫化特性》，這意味著該儀器的設計、出廠校準及操作軟件內置的參數計算方式均旨在滿足該標準規定的各項技術條件。使用此儀器進行測試，獲得的T10/T90等數據可用于符合該標準的報告，具有行業通用性和可比性。

國際接軌?：GB/T16584與?ISO6502?、?意大利標準 UNI EN ISO 6502? 等技術內容上等效。附件中同時提到符合ISO6502及意大利標準要求，表明該儀器滿足國際主流標準，便于進行全球化的數據比對和技術交流。

綜上所述，GB/T16584標準與您在附件中看到的所有技術參數（如力矩量程與精度、溫度精度、振蕩頻率與振幅、模腔規格）都緊密關聯。它為儀器的設計制造、測試程序的執行、以及最終的數據產出提供了完整的技術法規框架，是確保橡膠硫化特性測試科學、準確、可比的根本依據。
