北廣精儀BQS-37a工頻介電常數損耗測試儀

一   概   述

自動介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。自動介質損耗測試儀配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

儀器主要具有如下特點：

超大液晶中文顯示

操作簡單，儀器配備全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。

海量存儲數據

儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。

科學的數據管理

儀器數據可以通過U盤導出，可在任意一臺PC機上查看和管理數據。

多種測試模式

儀器使用內高壓、內標準的方式測試，正接法、反接法、自激法。

CVT測試一步到位

該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量。

不拆高壓引線測量CVT

儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。

CVT反接屏蔽法測量C0

儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。

高速采樣信號

儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。

多重保護安全可靠

儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許升壓。

二  工作原理

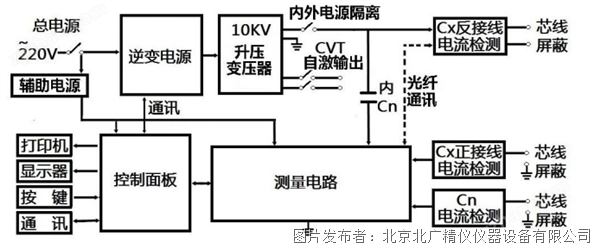

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。

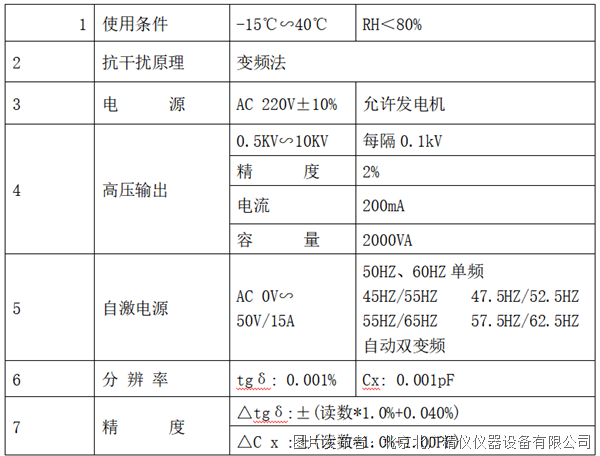

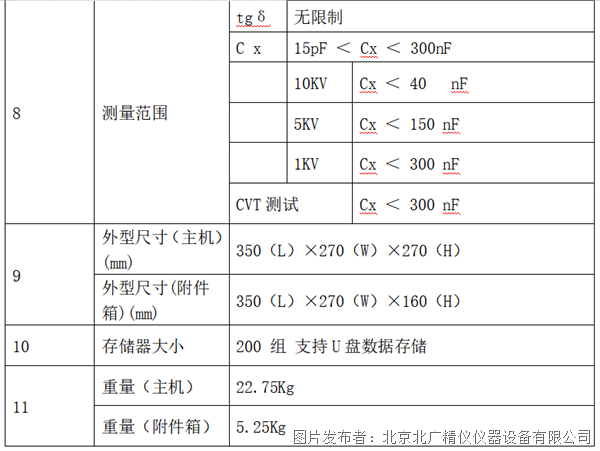

三 主要技術參數

四  面板說明

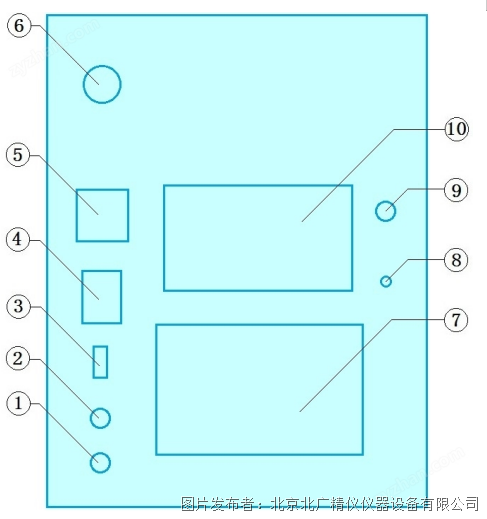

圖 4—1

1、緊急停機按鈕及高壓指示燈

2、復位按鈕

3、USB接口

4、總電源開關

5、AC220V電源輸入插座

6、Cx：試品輸入插座

7、觸摸顯示屏

8、接地接線柱

9、ES自激輸出

10、打印機

11、高壓輸出HV插座

圖 4—2

4.1、緊急停機按鈕及高壓指示燈

安裝位置：如圖4—1—1。

功    能：在儀器測試過程中有高壓輸出時，遇緊急情況需要斷開高壓輸出，即可按下緊急停機按鈕立即從內部切斷高壓輸出；按鈕內置指示燈作為高壓輸出指示燈。

4.2、復位按鈕

安裝位置：如圖4—1—2。

功    能：提供儀器復位功能。

4.3、U盤接口

安裝位置：如圖4—1—③。

功    能：可把儀器內部保存的測試數據導入并保存到U盤中

。

注    意：數據傳輸過程當中嚴禁拔出U盤，只有當數據傳輸完畢后并且液晶屏上出現拔出U盤的提示后，方可拔出U盤，否則有可能燒毀U盤。

4.4、總電源開關

安裝位置：如圖4—1—④。

功    能：

打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部

所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。

4.5、電源輸入插座

安裝位置：如圖4—1—⑤。

功    能：提供儀器工作電源。(AC 220V±10%)

接線方法：使用標準插座與市電或發電機相連接。

注    意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。

蔽極。外標準測試時不管是正接法還是反接法測量，標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器，實現高電壓介質損耗測量。

4.6、試品低壓輸入Cx插座

安裝位置：如圖4—1—⑥。

功    能：正接法時輸入被試品測試信號。

接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。

注   意： · 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。

 · 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接

    介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

 · 測試過程中應保證插座中心測試芯線與被試品低壓端零電阻連接，否則可能引起測量結果的數據波動。

     · 強干擾下拆除接線時，應在保持電纜接地狀態下斷開連接，以防感應電

        擊。

4.7、觸摸顯示屏（液晶屏應避免長時間陽光暴曬，避免重物擠壓和利器劃傷）

安裝位置：如圖4—1—⑦。

功    能：全觸摸大屏幕（120mm×90mm）中文菜顯示，每一步操作清晰明了。

4.8、接地接線柱

安裝位置：如圖4—1—8。

功    能：儀器保護接地。

注    意：儀器內部自帶接地保護裝置，測試中應當保證可靠接入地網。否則儀器將自動產生保護不開始升壓測試。

4.9、ES自激輸出

   安裝位置：如圖4—1—⑨。

   功    能：自激輸出，儀器內部為自激輸出變壓器的一端（變壓器另一端已接地），自激法測試CVT介損時連接到CVT的自激線圈（da）上，dn接地，為CVT提供測量所需高壓電源。

注   意： 因低壓輸出電流大，應采用儀器專用連接線連接到CVT二次繞組并使其接觸良好，選擇正、反接法測量時，此輸出關閉。

4.10、打印機

安裝位置：如圖4—1—⑩。

功    能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。

注    意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先扳起打印機旁邊角，打開打印機蓋板，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，最后合上打印機蓋板。

4.11、高壓輸出HV插座

安裝位置：如圖4—2—11，外設保護門。

功     能： 儀器變頻高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。

接線方法：插座中心連接紅色高壓線芯線；金屬外殼連接紅色高壓線屏           蔽層；正接法時芯線和屏蔽層都可以作加壓線對被試品高壓端加壓；反接法時只能用芯線對被試品高壓端加壓，若試品高壓端有屏蔽極（如高壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。

注    意：· 在啟動測試的過程中此插座帶有高壓有觸電危險，禁止觸碰高壓插座及與之相連的相關設備。

· 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

· 測試過程中應保證插座中心紅色高壓線芯線與被試品高端零電阻連接，否則可能引起測量結果的數據波動。

五  使用說明

5.1、主菜單

打開電源開關，進入主菜單

（如圖5—1）；選擇界面右邊相應

的測試選項進行測量。

※ 注：  儀器啟動測試后，緊急情況若停止，只能按緊急停機，不要按復位。

5.2、一般測試

首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“一般測試”選項，進入下一級一般測

試菜單（如圖5—2）。然后可以點擊“參數設置”進去設置菜單（如圖5—3）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存

剛才所修改的參數并返回一般測試界面，點擊“取消”則不保存本次修改并返回一般測試界面。

相關參數設置好了后長按“啟動測試”單，進入測試菜單。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑上升至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的測試頻率自動變頻到各相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—4）；測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。

注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線” 。

5.3、CVT測試

CVT分別測試：單獨測試C1或C2。

首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—5）。然后可以點擊“參數設置”進去設置菜單（如圖5—6）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。

相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—7）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—8）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。

注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線” 。

5.4、數據查詢

在主菜單點擊“數據管理”進入數據管理界面（如圖5—9），點擊“數據查詢”進入。進入數據存放菜單（如圖5—10）后，按上、下鍵移動光標至想要查看的數據項目上，（儀器所保存的數據均是按照測量時間的先后所排列的，第000個數據即數據，第199個數據即最老數據。）再點擊相應的數據，進入數據打印項目，在此菜單里面可以按上，下鍵翻頁至相應的數據序號上，可對數據進行打印操作。

5.5、參數設置

時間設置：打開儀器后直接點擊“參數設置”（如圖5—11）進入時間設置界面。進入時間菜單（如圖5—12）后，點擊想要修改的時間數據項目上，然后再按增加、減小鍵調整相應的“時” 、“分” 、“秒” ，最后點擊保存修改時間設置，點擊取消退出設置并返回主界面。

※ 注：

所有圖片并非實物的全部描敘，請以實際儀器界面為主，僅做參考。

所有步驟在設置不當或想再次改變的情況下，均可按取消鍵返回上一步驟，如果按取消鍵不能實現返回。則可以直接按復位鍵退到主菜單重新開始設置

六 參考接線

1、正接法

內電壓—內標準—正接法（常規接線）

2、反接法

內電壓—內標準—反接法（常規接線）

3、CVT測試（注意：CVT測試時高壓線應懸空不能接觸地面，否則其對地附加介損會引起誤差。）

1、CVT分別測試

（普通測試）

2、不拆高壓引線測試CVT電容值和介損測量模式：CVT自激法。電壓≤2kV

3、反接屏蔽法測量CVT上端C0的電容值和介損測量模式：反接法。電壓≤2kV

4、電壓互感器

（1）：一次側對二次側

A、接線見圖6-1

B、電壓為2KV

C、正接法

（2）：一次側對二次側及地

A、接線見圖6-2

B、電壓為2KV

C、反接法

（3）：二次側對一側次及地

A、接線見圖6-3

B、電壓為2KV

C、反接法

（4）：末端屏蔽法

A、接線見圖6-4

B、電壓為10KV

C、 正接法

5、電流互感器

（1）：一次側對二次側

A、接線見圖6-5

B、電壓為10KV

C、正接法

（2）：一次側對末屏 (常用)

A、接線參考圖6-6

B、電壓為10KV

C、反接法

（3）：一次側對二次側及地

A、接線見圖6-6

B、電壓為10KV

C、 反接法

6、高壓穿墻套管

（1）：芯棒對末屏 (常用)

A、解開末屏接地

B、接線見圖6-7

C、電壓為10KV

D、正接法

（2）：芯棒對末屏及地

A、接線見圖6-8

B、電壓為10KV

C、 反接法

7、電力變壓器

（1）：一次繞組對二次繞組

A、接線見圖6-9

B、電壓為10KV

C、正接法

（2）：一次繞組對二次繞組及地

A、接線見圖6-10

B、電壓為10KV

C、反接法

（3）：二次繞組對一次繞組及地

A、接線見圖6-11

B、電壓為10KV

C、反接法

8、絕緣油介損

1.此時杯體為高壓，注意安全;

2.正接法

3.HV用紅色高壓線

4.Cx用黑色測試線，屏蔽層接油杯地

5.電壓2kV

6.（C高壓）接HV

7.（A測試）接Cx

8 .（B屏蔽）接地

9、標準電容器，標準介損器

·正接法

  1.HV用紅色高壓線連試品高壓

  2.Cx用黑色測試線連試品低壓

  3.黑色測試線的屏蔽層連試品E

·反接法

  1.試品高壓接地

  2. HV用紅色高壓線連試品低壓

  3.紅色高壓線的屏蔽層連試品E

  4.Cx懸空

  5.桶體已為高壓注意絕緣

注  意：

· 所有連線虛線為電纜屏蔽層，實線為電纜芯線。

· 請使用出廠時配套的測試電纜。儀器測量電纜通用，但本儀器屬于高精密測量儀器，測量時請盡量使用儀器出廠時附帶的測試電纜，否則的話可能因電纜自身的屬性差異而影響測量結果的精度。

· 具體每個接線插座和端子使用何種電纜連接請參考 “面板說明”

七  使用注意事項

1. 本儀器只能在停電設備上使用，其它設備可不斷電；

2. 儀器自帶有升壓裝置，應注意高壓引線的絕緣及人員安全；

3. 儀器必須可靠接地;

4. 使用本儀器檢測設備前，應先對設備進行絕緣檢測；

5. 確定設備的耐壓等級，正確選擇儀器升壓檔位，以防擊穿設備，損壞儀器；

6. 儀器所配專用高壓電纜出廠時已檢測合格，但測量時仍需遠離人體；

7. 輸入電壓為AC220V±10%，超出范圍都有可能影響測試精度；輸入電壓為AC264V，超過此值會造成性損壞，對此廠家不予保修；

8. 打印機有可能在搬運過程中因卷紙松動而出現打印卡紙，此時只需將卷紙取出，繞緊后重新裝入；

9. 儀器應注意防潮，防劇烈震動；

10. 發電機供電時應將輸出零線接地，否則會提示接地有誤。

附錄A：隨機配件

序號名     稱數量

1儀器主機1臺

2附件箱1個

3紅色高壓測試線1根

4黑色低壓測試線1根

5CVT自激電源線1根

6AC220V電源線1根

7接地線1根

8使用說明書1份

9出廠合格證1份

10保險管、打印紙備用

注  意：具體隨機配件視出貨型號的差異可能有所不同。

附錄B：名稱解釋

功率因數=輸入有用功功率/輸入總功率(視在功率)?

tgx： 被試品的介質損耗值

Cx ： 被試品的電容容量

PF ： 被試品的功率因素

Ιx ： 被試品的測試電流

Pr ： 容性設備的有功功率

HV： 被試品的測試電壓

f  ： 被試品的測試頻率

Tanδ = tg (δ)

PF = cos (θ)

Pr =Ux * Ιx * cos (θ)
