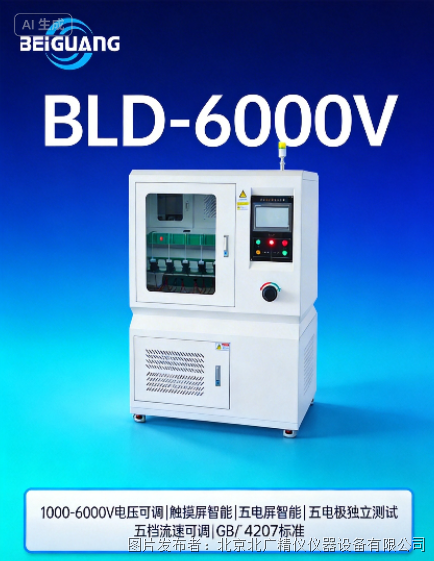

北廣精儀 GB/T4207固體絕緣材料表面漏電起痕試驗儀

一、儀器核心用途

GB/T4207-2003固體絕緣材料表面漏電起痕試驗儀是依據 GB/T4207-2003 標準研發設計的專業檢測設備，主要應用于固體絕緣材料在潮濕環境下的相關電性能測定，具體可完成固體絕緣材料相比漏電起痕指數與耐漏電起痕指數的檢測工作。在絕緣材料的生產研發、質量檢測、性能評估等環節，該儀器能夠為相關工作提供精準的檢測數據支撐，憑借操作流程簡便、檢測結果準確、設備運行穩定、實際應用適配性強等特點，成為固體絕緣材料電性能檢測中的常用設備，滿足各類絕緣材料生產企業、檢測機構對材料耐漏電起痕性能檢測的實際需求。

固體絕緣材料被廣泛應用于電氣設備、電子元器件、電力工程等多個領域，其在潮濕條件下的絕緣性能直接關系到相關設備和工程的運行安全，而相比漏電起痕指數和耐漏電起痕指數是評判固體絕緣材料潮濕環境下絕緣性能的重要指標。BLD-6000V 耐漏電起痕檢測儀器通過模擬實際的潮濕使用環境，對材料的相關指數進行測定，能夠有效判斷材料是否符合使用要求，為材料的選型、質量把控以及改進升級提供科學依據，助力相關行業提升產品質量和運行安全性。

二、儀器執行標準

GB/T4207-2003固體絕緣材料表面漏電起痕試驗儀在研發、生產和檢測校準過程中，嚴格遵循 GB/T4207-2003 國內標準，同時兼顧 IEC60112：2003 國際標準要求，此外還符合 UL746A、ASTM D 3638-92、DIN53480 等相關行業標準規范。多標準的適配性讓該儀器能夠滿足不同檢測場景、不同檢測需求下的標準要求，無論是國內企業的產品質量檢測，還是面向國際市場的產品認證檢測，該儀器都能提供符合對應標準的檢測服務，有效適配不同地區、不同行業對固體絕緣材料耐漏電起痕檢測的標準規定。

各類標準對耐漏電起痕檢測的試驗條件、檢測方法、判定準則等都做出了詳細且明確的規定，BLD-6000V 耐漏電起痕檢測儀器在結構設計、技術指標設定、試驗流程規劃等方面均與這些標準保持高度契合，確保檢測過程的規范性和檢測結果的有效性，使檢測數據能夠得到相關行業和機構的認可，為材料檢測工作的順利開展提供了標準層面的保障。

三、儀器詳細技術指標

耐漏電起痕檢測儀器的各項技術指標圍繞固體絕緣材料耐漏電起痕檢測的核心需求設定，從電極配置、試樣要求到電壓控制、滴液設置，再到設備整體的規格參數，均進行了精準化設計，確保儀器能夠穩定、準確完成檢測試驗，以下為儀器的具體技術指標：

電極尺寸的設計貼合檢測試驗的接觸要求，整體規格為 5mm±0.1mm*2mm±0.1mm，為了提升與試樣接觸的貼合度，電極的一端邊緣被加工成 30 度角的斜面，讓電極與試樣之間能夠形成規范的接觸狀態，保證試驗過程中電流傳導的穩定性。

電極采用銅與鉑金的復合材質制作，鉑金作為關鍵接觸部分，其長度不低于 12mm，純度達到 99.0% 及以上，優質的材質搭配規范的尺寸設計，能夠有效避免電極自身材質對檢測結果產生干擾，同時提升電極的耐磨損、耐腐蝕性能，延長電極的使用壽命，保障多次試驗后的檢測精度。

試驗過程中，兩個電極之間的間距設置為 4.0mm±0.1mm，嚴格的間距把控是保證試驗條件一致性的重要環節，能夠避免因電極間距偏差導致的檢測數據波動，讓不同批次、不同試樣的檢測試驗處于相同的電極間距條件下。

為了保證電極與試樣之間的接觸壓力符合試驗要求，每個電極對試樣施加的作用力控制在 1.0N±0.05N，均勻且規范的壓力能夠讓電極與試樣之間的接觸更穩定，減少接觸不良帶來的試驗誤差，確保電流能夠按照試驗設定的方式在試樣表面傳導。

對試驗用的試樣尺寸有明確的要求，試樣的平面尺寸不小于 15*15mm，厚度不低于 3mm，符合該尺寸要求的試樣能夠滿足試驗過程中電極接觸、滴液測試等環節的操作需求，同時保證試樣能夠承受試驗過程中的電壓、電流以及滴液作用，避免因試樣尺寸過小導致試驗無法正常開展。

儀器可施加的電壓范圍為 0～6000V，適用的電源頻率為 48～60Hz，電壓可根據檢測需求進行連續調節，在短路電流達到 1.0A±0.1A 的情況下，儀器的電壓下降幅度控制在 10% 以內，穩定的電壓輸出是保證檢測結果準確的核心要素，能夠讓試樣在設定的電壓條件下完成整個試驗過程。

儀器配備了專門的判斷回路，用于對試驗結果進行自動判定，當試驗過程中短路電流大于 0.5A 的狀態持續 2 秒鐘時，判斷回路中的繼電器會自動動作，及時切斷試驗電流，同時給出試品檢測不合格的指示，自動化的判定設計能夠提升試驗的效率，同時避免人工判定帶來的主觀誤差，讓試驗結果的判定更客觀、準確。

試驗過程中的溶液滴落間隔時間控制在 30s±5s，規范的滴液間隔能夠模擬固體絕緣材料在潮濕環境下的實際受濕情況，讓滴液對試樣的作用符合檢測標準的要求，保證試驗條件的合理性。

滴液針頭與樣品表面之間的高度設置在 30～40mm 之間，該高度范圍能夠讓滴液在下落過程中形成規范的液滴狀態，確保液滴能夠垂直滴落在試樣的指定位置，避免因高度偏差導致液滴濺落、擴散不均等問題，保證滴液對試樣作用的一致性。

儀器采用電磁閥對液滴進行精準控制，液滴的體積規格為（20+30）mm3，在實際檢測中，50 滴液滴的總重量控制在 0.997~1.147g 之間，20 滴液滴的總重量控制在 0.380-0.480g 之間，通過電磁閥的精準控制，能夠讓液滴的大小、重量保持均勻，讓每一滴溶液對試樣的作用效果基本一致，提升試驗的重復性。

儀器的滴液裝置在開展試驗前需要根據試驗要求進行針對性調整，調整內容包括滴液速度、液滴大小、針頭位置等，通過提前調整讓滴液裝置達到的工作狀態，確保試驗過程中滴液的穩定性和規范性，滿足不同試樣、不同檢測標準對滴液的要求。

滴液針頭的外徑控制在 0.9~1.1mm 之間，合適的針頭外徑是形成規范液滴的基礎，能夠避免因針頭過粗或過細導致液滴過大、過小或出現拉絲、濺落等情況，保證液滴的成型質量。

儀器的箱體內部容積基礎款為 0.5m3，同時可根據實際檢測需求選購 0.75m3 或 1m3 的大容積箱體，不同的容積規格能夠適配不同尺寸的試樣檢測，同時為試驗過程提供足夠的空間，保證試驗過程中空氣流通、滴液擴散等環節符合試驗要求，大容積箱體還能滿足多試樣同時檢測的需求，提升檢測效率。

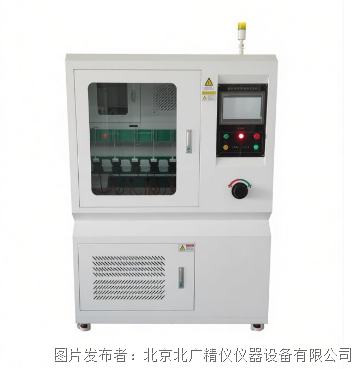

儀器的外部尺寸為寬 1170mm深 630mm高 1330mm，規整的尺寸設計讓儀器能夠適配實驗室、檢測室等不同場所的擺放要求，同時合理的長寬高比例也讓儀器的操作空間、內部結構布局更合理，方便操作人員進行試驗操作和設備維護。

儀器的箱體采用鐵板噴涂工藝制作，鐵板材質保證了箱體的結構強度和穩定性，能夠有效保護儀器內部的精密元器件，噴涂處理則提升了箱體的防腐蝕、防銹蝕性能，延長箱體的使用壽命，同時讓箱體表面更整潔，便于日常清潔和維護。

箱體上設置有規格為 ?100mm 的排氣孔，排氣孔能夠及時將試驗過程中產生的廢氣、濕氣排出箱體外，保證箱體內部的環境穩定，避免因廢氣、濕氣堆積對試驗結果產生干擾，同時也能保護儀器內部元器件不受濕氣、廢氣的侵蝕。

儀器的工作電源采用 220V 交流電源，額定電流為 10A，電源頻率為 50Hz，符合國內常規的供電標準，能夠直接在實驗室、檢測室等場所連接電源使用，無需額外配置專用供電設備，提升了儀器的實際應用便利性。

四、儀器核心組成配件及功能

BLD-6000V 耐漏電起痕檢測儀器的整體性能由各核心組成配件共同支撐，各配件均選用優質材質和成熟工藝制作，在儀器的運行過程中承擔著不同的功能，相互配合保障儀器的穩定運行和檢測精度，以下為儀器各核心配件的具體功能及特點：

箱體作為儀器的主體支撐結構，基礎款采用寶鋼 A3 鋼板經噴塑處理制作，也可根據需求選擇不銹鋼材質的箱體，鋼板材質具備良好的結構強度，能夠承載儀器內部的所有元器件和試驗裝置，噴塑和不銹鋼材質則分別從工藝和材質層面提升箱體的防腐蝕、防銹能力，箱體為儀器的運行提供了封閉、穩定的試驗環境，有效隔絕外界環境對試驗過程的干擾。

變壓器是儀器的核心供電部件之一，承擔著電壓變換和調節的重要功能，能夠將輸入的常規電壓轉換為試驗所需的 0～6000V 可調電壓，為整個檢測試驗提供穩定的電壓源，其穩定的工作性能是保證儀器電壓輸出精準、波動小的關鍵。

調壓器與變壓器配合使用，能夠對輸出電壓進行精準、連續的調節，操作人員可根據檢測試樣的要求和試驗標準，通過調壓器設定所需的試驗電壓，調壓器的精準調節性能讓儀器能夠滿足不同電壓條件下的檢測需求，同時保證電壓調節過程的平穩性，避免電壓突變對試樣和儀器元器件造成損傷。

繼電器及底座是儀器控制回路和判斷回路的重要組成部分，繼電器能夠根據判斷回路的信號實現自動通斷，當試驗中出現短路電流超標并達到設定時間時，繼電器會及時動作切斷電流，底座則為繼電器提供穩定的安裝基礎，保證繼電器的接觸良好和工作穩定，避免因安裝不穩導致的信號傳輸故障和動作失誤。

漏電保護器是儀器的安全保護部件，能夠實時監測儀器的用電情況，當儀器出現漏電、過載等異常用電情況時，漏電保護器會迅速動作切斷電源，有效保護操作人員的人身安全和儀器內部元器件的安全，避免因漏電、過載引發安全事故和設備損壞。

按鈕是儀器的手動操作部件，分布在儀器的操作面板上，包括電源啟動、試驗開始、試驗結束、參數調節等功能按鈕，按鈕的操作手感舒適、響應靈敏，操作人員通過按壓按鈕能夠實現對儀器各項功能的快速控制，是人機交互的重要載體，其穩定的性能保證了操作指令的準確傳輸。

計時器用于對試驗過程中的各項時間參數進行精準計時，包括滴液間隔時間、試驗總時間、短路電流持續時間等，計時器能夠實時顯示計時數據，同時可根據試驗要求進行時間參數的設定，其精準的計時性能是保證試驗條件符合標準、試驗結果判定準確的重要基礎。

短路電流智能表能夠實時監測并顯示試驗過程中的短路電流數據，操作人員可通過智能表直觀了解試驗過程中的電流變化情況，智能表的顯示清晰、數據更新及時，同時具備數據記錄和反饋功能，能夠將電流數據傳輸至儀器的判斷回路，為試驗結果的自動判定提供數據支撐。

溫控器用于控制儀器箱體內部的溫度，能夠將試驗環境的溫度維持在設定范圍內，避免因溫度波動對固體絕緣材料的性能和試驗結果產生干擾，溫控器的溫度控制精度高、調節響應快，能夠根據箱體內部的溫度變化自動進行加熱或制冷調節，保證試驗環境的溫度穩定性。

導線是儀器內部信號傳輸和電流傳導的重要載體，連接著儀器的各個元器件、控制回路和試驗回路，導線選用優質的導電材料制作，具備良好的導電性能和絕緣性能，能夠保證電流傳導的穩定性和信號傳輸的準確性，同時其良好的絕緣性能也能避免出現漏電、短路等問題，保障儀器的安全運行。

計數器主要用于對試驗過程中的液滴數量進行精準計數，能夠實時顯示滴液的累計數量，操作人員可通過計數器了解滴液進度，同時計數器的計數數據也可作為試驗結果判定的輔助依據，其精準的計數性能保證了滴液數量的準確性，避免因計數偏差導致試驗條件不符合要求。

無線控制器為儀器的操作提供了無線控制方式，是自主研發的專用配件，操作人員可通過無線控制器在一定范圍內對儀器的各項功能進行遠程操作，包括試驗開始、結束、參數調節等，無需近距離接觸儀器操作面板，提升了操作的便利性，尤其適用于箱體封閉后的試驗操作和多臺儀器同時檢測的場景。

電磁閥是儀器滴液裝置的核心控制部件，能夠根據儀器的控制信號實現精準的通斷，從而控制液滴的滴落時間和間隔，電磁閥的動作響應快、通斷精準，能夠保證液滴的滴落規律符合試驗標準要求，是實現液滴自動化控制的關鍵部件，其穩定的工作性能讓滴液裝置能夠長時間保持規范的滴液狀態。

五、儀器觸摸屏操作系統及功能說明

BLD-6000V 耐漏電起痕檢測儀器配備了智能化的觸摸屏操作系統，將儀器的各項控制功能、參數顯示、狀態監測等集成在觸摸屏上，操作界面簡潔直觀、功能分類清晰，操作人員通過觸摸操作即可完成對儀器的各項控制和參數設置，大幅提升了試驗操作的便捷性和效率，同時觸摸屏的高清顯示效果讓各項數據和狀態信息一目了然，便于操作人員實時監測試驗過程。以下為觸摸屏各操作界面的詳細功能說明：

（一）主操作界面

主操作界面是操作人員進入觸摸屏系統后的初始界面，也是實現各功能模塊切換的核心界面，界面上設置有多個核心功能按鈕，每個按鈕對應一個具體的功能模塊，操作人員通過點擊相應按鈕即可快速進入對應的操作界面，主操作界面的功能按鈕及對應功能如下：

總電源啟動：點擊該按鈕可開啟試驗的總電源，為儀器的各個元器件、試驗回路、控制回路供電，是開展檢測試驗的基礎操作，只有開啟總電源后，儀器的其他功能模塊才能正常工作。

蠕動泵電源：點擊該按鈕可開啟滴液蠕動泵的專用電源，蠕動泵是滴液裝置的動力部件，開啟該電源后，蠕動泵才能正常運轉，為液滴的滴落提供動力，操作人員可根據試驗需求單獨控制蠕動泵的電源開關。

直流試驗 DC：點擊該按鈕可進入直流試驗的專屬操作界面，在該界面中可完成直流試驗的參數設置、試驗啟動、過程監測等全部操作，適用于需要采用直流電壓進行的耐漏電起痕檢測試驗。

交流試驗 AC：點擊該按鈕可進入交流試驗的專屬操作界面，該界面針對交流電壓試驗設計，可完成交流試驗的各項參數設置和試驗操作，適用于采用交流電壓進行的耐漏電起痕檢測試驗，是儀器的試驗界面之一。

用戶登陸：點擊該按鈕可進入用戶登錄界面，操作人員需要輸入對應的賬號和密碼才能完成登錄，不同的用戶賬號對應不同的操作權限，通過用戶登錄功能可對儀器的操作權限進行管理，避免非人員隨意操作儀器，保證試驗參數的安全性和試驗過程的規范性。

文本下載：點擊該按鈕可實現試驗數據、試驗記錄等文本信息的下載功能，儀器會自動記錄每次試驗的參數設置、檢測數據、試驗結果等信息并生成文本文件，操作人員可通過該功能將文本文件下載至外接存儲設備，方便后續的數據分析、記錄存檔和報告編制。

用戶管理：點擊該按鈕可進入用戶管理界面，該界面僅對擁有管理員權限的用戶開放，管理員可在該界面進行用戶賬號的新增、刪除、修改，同時可對不同用戶的操作權限進行設置，例如設置普通操作人員僅具備試驗操作和數據查看權限，管理員具備參數設置、用戶管理、數據刪除等全部權限，通過精細化的權限管理，提升儀器操作和數據管理的安全性。

（二）直流運行界面

直流運行界面是開展直流耐漏電起痕試驗的核心操作界面，集成了直流試驗的所有操作功能和狀態監測模塊，界面上實時顯示試驗過程中的各項數據和設備狀態，操作人員可在該界面完成直流試驗的全流程操作，界面主要功能及顯示內容如下：

基礎信息顯示：界面上方實時顯示當前登錄用戶、試驗日期、星期以及精準的時間，同時顯示當前的試驗工位編號，基礎信息的實時顯示能夠讓操作人員清晰了解試驗的基本情況，方便試驗記錄的編制和試驗過程的追溯。

試驗控制按鈕：設置有開始試驗、結束試驗、返回等核心控制按鈕，點擊開始試驗按鈕，儀器將按照預設的參數啟動直流試驗；試驗完成或出現異常情況時，點擊結束試驗按鈕可手動終止試驗；點擊返回按鈕可回到觸摸屏的主操作界面，方便操作人員進行功能切換。

設備狀態指示：設置有高壓原點指示功能，實時顯示儀器高壓回路的原點狀態，當高壓回路處于原點位置時，會給出相應的指示信號，讓操作人員了解高壓回路的初始狀態，避免因高壓回路未歸位開展試驗導致的設備故障和安全事故。

滴液裝置控制：設置有泵運行、手動排液按鈕，點擊泵運行按鈕可啟動蠕動泵，帶動滴液裝置開始滴液；點擊手動排液按鈕，儀器會自動排空蠕動泵滴液管內的空氣，避免因管內有空氣導致滴液不均勻、液滴成型差等問題，保證滴液裝置的正常工作。

參數設置與操作：設置有參數設置、手動操作按鈕，點擊參數設置按鈕可進入直流試驗的參數設置界面，在該界面中可對試驗電壓、滴液間隔、報警電流、試驗時間等各項參數進行精準設定；點擊手動操作按鈕可進入手動操作模式，操作人員可在該模式下對電極、滴液裝置等進行手動調試，方便試驗前的設備校準和調試。

報警與清零功能：設置有報警畫面、時間清零按鈕，點擊報警畫面按鈕可快速進入報警界面，查看試驗過程中的報警信息和故障原因；試驗開始前或試驗結束后，點擊時間清零按鈕可將儀器的計時數據、計數數據全部清零，為下一次試驗做好準備。

電極短路模擬：設置有 A、B、C、D、E 五個電極的短路模擬按鈕，分別對應儀器的五個試驗工位，點擊相應按鈕可對該工位的電極進行模擬短路操作，主要用于試驗前的設備調試和故障排查，檢驗判斷回路和繼電器的工作狀態是否正常。

實時數據顯示：界面中部和下部實時顯示試驗過程中的各項核心數據，包括當前流量、儲液罐狀態、當前電壓，同時分別顯示 A、B、C、D、E 五個工位的報警電流、實時電流以及計時數據。當前流量顯示蠕動泵的實時滴液流量，儲液罐狀態顯示儲液罐內的溶液余量，當前電壓顯示試驗回路的實時直流電壓；報警電流顯示各工位預設的電流報警閾值，實時電流顯示各工位試驗過程中的實際電流值，計時數據顯示各工位的試驗持續時間，各項數據實時更新、清晰顯示，讓操作人員能夠全面掌握試驗過程的動態變化。

（三）參數設置子界面

參數設置子界面是直流試驗和交流試驗共有的功能界面，可通過直流運行界面和交流運行界面的參數設置按鈕進入，該界面主要用于對試驗的核心參數進行精準設定，不同試驗模式下的參數設置內容基本一致，核心設置項及功能如下：

污染物流速設置：該選項用于設置并控制蠕動泵滴液管的流速，操作人員可根據試驗標準和試樣要求，通過觸摸屏的操作對流速進行精準調節，流速的設定直接影響液滴的滴落速度和間隔，合理的流速設置是保證滴液符合試驗要求的關鍵。

報警延時設置：該選項用于設置試驗電流的報警延時時間，當試驗過程中出現電流超標情況時，儀器不會立即報警，而是等待設定的報警延時時間后，若超標狀態仍持續，則啟動報警并切斷電流，報警延時的設置能夠避免因瞬間電流波動導致的誤報警，提升試驗結果判定的準確性。

試驗時間設置：該選項用于設置單次試驗的總時間，操作人員可根據檢測標準和試樣的檢測要求，設定合適的試驗持續時間，當試驗達到設定的總時間后，儀器會自動終止試驗，并記錄相關的試驗數據，試驗時間的精準設定能夠保證試驗條件的規范性。

（四）報警界面

報警界面是儀器的故障監測和信息反饋界面，當儀器在運行過程中出現電流超標、電壓異常、設備故障、操作失誤等情況時，會自動觸發報警并跳轉至該界面，同時發出相應的報警提示音，界面會實時顯示所有的報警信息，方便操作人員及時排查故障和處理問題，界面主要功能及顯示內容如下：

基礎信息與操作按鈕：界面上方顯示當前的日期、星期、登錄用戶，設置有報警復位、返回兩個核心操作按鈕。當故障排除后，點擊報警復位按鈕可消除報警提示，讓儀器恢復至正常工作狀態；點擊返回按鈕可根據報警前的操作狀態，回到對應的運行界面或主操作界面。

報警信息記錄與顯示：界面中部和下部以列表形式實時顯示所有的報警信息，每條報警信息均包含報警時間、報警對象名、報警類型、報警事件、當前值、界限值、報警描述等詳細內容。報警時間精準記錄報警發生的具體時刻，報警對象名顯示出現故障的元器件或試驗工位，報警類型顯示報警的類別如上限報警、下限報警、設備故障等，報警事件顯示報警的具體狀態如報警產生、報警結束、報警應答等，當前值顯示故障部位的實際檢測數據，界限值顯示該參數的正常范圍，報警描述則對報警原因和故障情況進行簡要說明。完整的報警信息讓操作人員能夠快速定位故障原因，及時采取有效的處理措施，保障試驗的順利開展和儀器的安全運行。
