北廣精儀 GB/T1408-2006絕緣材料耐電壓強度試驗儀

   對絕緣材料的電氣性能進行研究與驗證，在電力設備、電子元件以及先進材料的研發制造過程中，是一項基礎且關鍵的工作。依據GB/T1408-2006等相關技術規范設計的耐電壓強度測定儀，為準確評估材料的介電擊穿特性提供了可靠的測試方案。本文將以一款基于相關標準設計的工頻電壓擊穿強度測試系統（BDJC-100KV）為核心，詳細闡述其設計原理、系統構成、功能特點、操作流程及其在不同場景下的應用價值，旨在為工程技術人員與科研工作者提供關于這類設備較為詳盡的參考。

第一部分：測試裝置的原理依據與核心標準?

電氣強度，或稱擊穿強度，是衡量絕緣材料抵抗電場破壞能力的重要參數。測定這一參數，能夠有效評估絕緣介質在特定工況下保持其絕緣性能的可靠性。為此，一系列標準規范文件應運而生，為測試活動提供了統一的準則和操作依據。

在設計與制造層面，此類測試裝置嚴格參照了多個核心標準，以確保其輸出的準確性、重復性與安全性。GB1408.1-2006《絕緣材料電氣強度試驗方法》構成了此類試驗的基礎框架，規定了通用試驗條件、電極系統和基本試驗程序。對于需要施加直流電壓進行測試的應用場景，GB1408.2-2006《絕緣材料電氣強度試驗方法 第2部分：對應用直流電壓試驗的附加要求》給出了必要的補充規定。同時，為了確保測試儀器本身的計量性能可信，JJG 795-2004 《耐電壓測試儀檢定規程》為設備的定期校準與驗證提供了方法學指導。

從測試方法學角度，不同應用領域下的具體樣品也對應著不同的專用標準。這些標準為特定材料的制樣、預處理、試驗條件和結果評定做出了具體規定。例如，GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》專門針對硫化橡膠材料；GB/T3333《電纜紙工頻擊穿電壓試驗方法》針對電纜紙；GB12913-2008《電容器紙》則包含了電容器紙的相關電氣性能指標；此外，國際標準如ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》也被廣泛采納和應用，特別是對于有涉外要求或對比國際水平的研究項目具有重要參考意義。

BDJC-100KV型測試系統正是在充分理解并集成了上述系列標準要求的基礎上開發的，旨在提供一個兼顧靈活性、準確性、易用性與安全性的綜合測試平臺，滿足從標準化質量檢驗到深入材料研究等多種層級的測試需求。

第二部分：設備系統架構與核心組件解析?

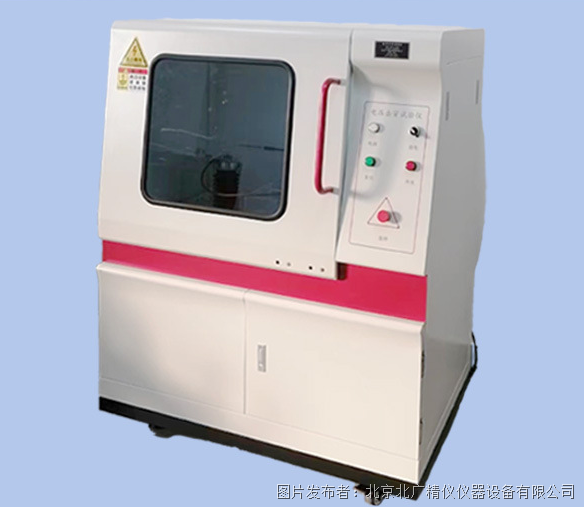

這款BDJC-100KV型絕緣材料耐電壓強度測定儀，采用計算機軟件主導，結合可編程邏輯控制器與模塊化硬件單元的集成控制方案，構成了一個現代化的智能化測試系統。它的設計目標是能夠全面完成對多種絕緣介質材料，諸如絕緣漆、樹脂和膠、經過浸漬處理的纖維制品、各類層壓制件、云母基材料及其制品、多樣化的塑料、各類薄膜復合制品以及特種陶瓷與玻璃等，在標準工頻電壓環境下的擊穿電壓、擊穿強度和耐電壓水平測定工作。在整個試驗流程中，系統能夠實時、準確地對電壓值、泄漏電流、擊穿時點及耐壓時間等多維度數據進行高速采集、穩定處理、安全存取、直觀顯示和格式化的結果打印。

為達成上述目標，系統由以下幾個緊密協同的核心功能單元構成：主控單元負責整體流程協調與指令下發，人機交互軟件平臺提供了直觀的操作接口，高壓發生單元負責生成0-100KV范圍內精準可控的工頻或直流測試電壓，精密測量單元負責采集輸出電壓與泄漏電流等關鍵電參數，多重安全保護單元則確保了設備和操作人員在任何可能異常狀況下的絕對安全。此外，系統還配置了輔助測試單元，如用于特殊試驗場景的油浴裝置、成套的符合標準的電極以及樣品支架等。

第三部分：核心功能與軟硬件特性詳解?

這款測試系統集成了多項面向現代實驗室需求開發的功能特性，涵蓋了從試驗配置、過程控制到數據管理的全流程。

其軟件運行于主流的窗口操作平臺之上，為用戶帶來了流程化、菜單式的直觀操作體驗。在試驗進程中，軟件界面能夠同步地、動態地繪制并顯示試驗曲線，使操作者能夠直觀地觀察電壓上升趨勢、擊穿瞬間的變化及泄漏電流情況。強大的數據處理能力允許用戶便捷地將完整的試驗結果數據導出至電子表格文件，便于后續進行深度的統計分析與圖表制作。軟件還支持用戶自定義實驗報告的標題與格式，并可直接驅動打印機生成規范的測試報告。

為了適應不同研究和質控的需要，系統在試驗方式上提供了直流試驗和交流試驗的靈活選擇。在具體的試驗方法上，則集成了三種典型模式，分別是擊穿電壓測定、長時間耐壓試驗和梯度升壓試驗，用戶可根據樣品特性和測試目的自由點選。通過一套詳細的參數設置界面，用戶能夠針對不同的試驗方式與方法，對諸如起始電壓、目標電壓、升壓速率、梯度步長、耐受時間、泄漏電流閾值等多達數十項關鍵參數進行個性化定義和存儲。系統內置的試樣設置模塊，同樣支持對不同標準（涉及不同電極配置、樣品尺寸等）的試樣參數進行快速調用，這大大提升了在切換測試項目時的工作效率。

在權限與數據管理方面，系統引入了人員管理功能。通過設置獨立的用戶名和對應密碼，不同的操作員可以使用各自的賬戶登錄系統進行操作。這樣做不僅能夠實現試驗任務的區分與職責界定，所有試驗數據與設備操作記錄都將與賬戶關聯，便于進行溯源管理和審計。系統內部還預制了多種常用的試驗標準選項，用戶可以根據實際需求便捷地進行選擇，相應標準下的推薦參數可以輔助設置，簡化操作。為了方便連續性測試任務，系統允許用戶在完成一組測試后，無需退出軟件重啟流程，即可直接結束當前試驗循環，迅速啟動下一次試驗配置，這對于需要批量測試大量樣本的場景能顯著提升工作效率。

第四部分：性能參數與技術規格詳述?

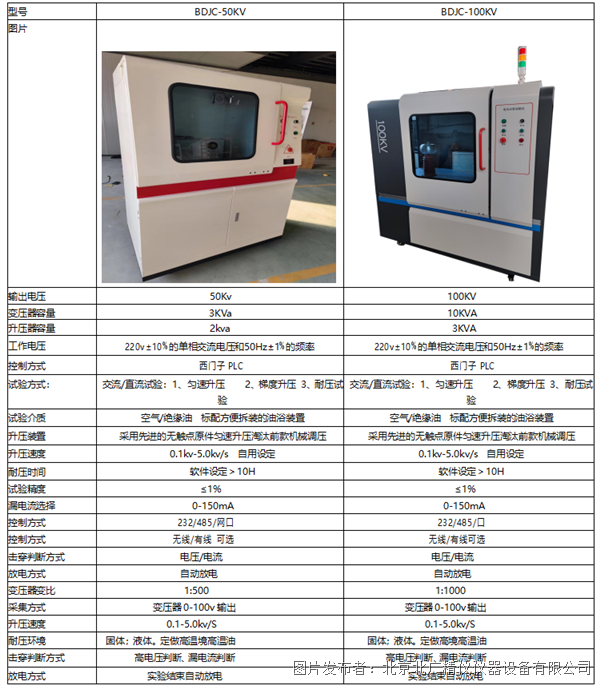

BDJC-100KV是該系列中的一個關鍵型號，代表了其額定輸出電壓為100KV的設備型號。以下為該型號關鍵的技術參數與規格的詳細說明。

從整體的動力源來看，其核心高壓變壓器的標稱容量達到10KVA，而負責電壓精細調節的升壓器的標定容量為3KVA，共同確保了系統在高電壓輸出下的穩定性和強勁的帶載能力。系統設備自身的工作電壓取自市電單相交流網絡，要求電壓規格為220伏，并允許波動范圍為正負百分之十，頻率為50赫茲，同樣允許正負1赫茲的波動，這對于多數工業環境和實驗室是極易滿足的條件。

整個系統的核心控制中樞采用了知名的西門子可編程邏輯控制器系列單元，以其高可靠性和抗干擾能力，保障了復雜時序邏輯和高速輸入輸出的精確無誤。系統的信號傳輸接口則較為豐富，提供了通用的通訊接口類型選擇，例如串行通訊的標準端口以及網絡通訊端口。更有特色的是，系統支持無線或有線兩種可選的控制方式，這種靈活的控制連接方式，特別是無線模式，為操作者提供了遠程控制的可能性，在一定距離外即可進行設備操控，這對于可能存在潛在風險的測試初始階段和設備檢查環節來說，可以增加安全系數。

針對試驗模式，該設備提供了兩種不同的升壓方式：一是從起始點至終點按照設定的速度連續且勻速升高電壓；二是采取分步的梯度升壓模式。設備同時兼容對樣品進行交流或直流電壓的擊穿試驗。為營造不同的試驗環境，測試介質可選用常態空氣或特定規格的絕緣油（系統標配了方便安裝和拆卸的油浴容器與裝置）。它的升壓過程摒棄了傳統的機械式調壓機構，轉而采用了基于現代電力電子技術的無觸點功率器件，實現了平滑、無級、高精度的電壓調節，速度調節范圍從零點一千伏每秒到五千伏每秒，可由用戶在軟件內自行設定。

設備具備長時間的耐壓測試能力，其耐壓時間的上限在軟件層面的設定支持超過十小時。測量精度控制在小于等于百分之一的水平，確保了數據的可靠性。泄漏電流的檢測范圍設定在從零毫安到一百五十毫安的區間內。對于擊穿與否的實時判斷邏輯，系統設計了雙重判據并行工作，其一是監測高電壓通道的電壓跌落情況，其二是監測泄漏電流通道的電流突變，哪個條件先達到設定的閾值，即觸發擊穿判定并啟動相應保護動作。試驗結束后，對于存儲有殘余高壓電荷的樣品或回路，設備集成了自動放電功能模塊，以解除帶電危險。高壓變壓器的電壓變換比例設計為1：1000，信號采集端則通過對高壓經變壓器分壓后產生的，一個范圍在零至一百伏之間的安全信號進行獲取，從而反推計算出施加在試樣兩端的實際高壓值。

在測試環境適應度上，該設備不僅適用于常見的固態絕緣材料，也擴展至部分液態絕緣介質的測試需求。制造商還提供定制化的高溫環境測試附件，包括專用的高溫油浴裝置，以滿足在更高溫度條件下的測試研究。系統內置了獨立的放電電路，在試驗流程結束的指令發出或擊穿判定觸發的瞬間，能主動、快速地對儲能元件和試樣進行放電泄能處理，確保后續操作接觸安全。

第五部分：綜合性的多層保護機制?

安全設計是這類高電壓設備的重中之重。BDJC-100KV型試驗儀集成了多層次、全方位的主動與被動安全保護措施，構建起一套嚴密的安全防護體系，這些措施主要包括以下幾類：

針對電路異常的保護機制：試驗過流保護、試驗短路保護、超壓保護以及設備故障報警保護等，一旦電流或電壓超過預設的安全邊界，系統會瞬間切斷高壓輸出并發出警示。

針對操作人員安全的防護設計：零電壓復位保護要求輸出電壓必須歸零后才能進行關鍵操作，杜絕了帶高壓啟動的風險；獨立可靠的接地保護確保漏電電流能安全導入大地；當試驗安全門被意外打開時，專門的聯鎖保護裝置會立即中斷高壓，防止人員觸及高壓區域；設備內還集成了試驗漏電保護電路，進一步防范因樣品或設備本身絕緣劣化帶來的安全隱患。

針對試驗過程特定風險的管理：軟件內置了誤操作識別與防護邏輯，阻止不符合安全規范的參數設置和操作序列。試驗結束后，系統會強制進入自動放電程序，確保樣品沒有殘余高壓電荷，再進行后續處理。對于跳閘停機等意外中斷工況，系統會自動將輸出電壓迅速歸零，避免危險的高電壓保持。

此外，部分型號或經過升級的設備，其內部的關鍵線路上還設有可更換的熔斷保護器，在發生過載等嚴重狀況時，能及時熔斷以切斷故障電流，實現對控制器核心模塊與高壓變壓器等核心部件最根本的電路隔離保護，且更換過程較為簡便。

第六部分：基于現代技術的產品優勢分析?

相較于傳統的測試設備，這款集成了多項先進技術的系統在若干方面表現出鮮明的技術特色與實用性優點。

其數據處理單元采用了運算能力強的處理器，結合高精度模數轉換器，確保了采樣數據穩定。創新的無線控制技術實現了主控制器與高壓發生主機的信號分離，操作者可在安全距離外通過手持終端或移動工作站完成所有測試流程的設置與操控，實現了實質性的“人機分離”，在評估易燃易爆材料或樣品狀態不明時，可降低潛在風險。

系統集成了特殊的干擾抑制算法與硬件電路，能夠在擊穿瞬間有效抑制因樣品碳化或電弧引起的強電流脈沖對數據采集和通信鏈路造成的干擾，避免數據異常或通訊中斷，提升了系統整體的魯棒性。其控制軟件不僅在判斷上結合了高電壓跌落與泄漏電流躍升兩個維度，增加了判斷的準確性，還引入了自檢和預警提示功能，在上電初期和關鍵環節檢查設備各部狀態。

在設備能力拓展方面，其介質環境適應性表現突出，配置標準化的油浴裝置后，能實現對部分液態絕緣介質電氣強度的標準化測試。數據管理功能也更為強大，試驗結果支持選擇性篩選擇優保留，并能自動記錄海量的歷史測試數據，便于數據對比分析和追溯。軟件還支持通過開放的通訊協議將數據上傳至云端服務器或第三方平臺，為實現遠程監控與協作分析提供了基礎。

第七部分：標準配置清單與基本操作要點?

一套標準的BDJC-100KV試驗系統通常包含以下主要部件以滿足基本測試需求：試驗主機一臺、包含西門子模塊的核心控制單元一套、生成高壓的高壓發生單元一套、軟件平臺一套、用于數據傳輸和采集的系統模塊一套、安全放電系統一套、供浸入式試驗使用的耐壓油箱一只、以及兩套符合標準（例如，參照國標GB/T 1408.1，通常包含兩只直徑為25毫米的圓柱電極和一只直徑為75毫米的對電極各一只）的電極及其安裝支架。另外，為確保基本操作安全，標準套裝中也包含了一副高壓絕緣手套和配套的無線控制器。制造商會附上詳細的裝箱單以供用戶驗收和核對。

在進行樣品測試時，需遵循一系列操作要點以期獲得準確且可重復的結果。

關于試樣準備，應使用厚度均一、內部無明顯氣泡或雜質的樣品，確保其表面處于干燥潔凈的狀態，避免水分、灰塵或油漬對表面絕緣性能產生影響。樣品的尺寸和制備應符合所采用標準方法的具體要求。

關于測試環境，建議將實驗環境溫度維持在二十三攝氏度左右，相對濕度保持在約百分之五十，并盡量遠離可能產生強電磁干擾的大型設備。樣品需要被穩妥地安置在電極之間，特別是對于具有一定彈性或柔軟度的材料，應施加適當的輕微壓力以保證樣品與電極表面達到充分且均勻的接觸，避免空氣間隙導致的局部電場集中與提前放電現象。

關于測試規程，采用逐步且速度穩定的升壓方式通常能更好地觀察和確定擊穿點。在操作中應同時對回路中的電流進行實時監測，擊穿發生時往往伴隨著電流的急劇上升。判斷擊穿的標準一般有兩項：樣品上形成貫穿性的導電通道，或者回路中通過的泄漏電流超過了預設的電流保護上限。為了提高統計的有效性，通常建議在同一片樣品上選擇至少三個不同的測試點進行測試，然后計算其平均結果，對于個別顯著偏離群體的異常數據點，可依據規范將其剔除后再進行計算。

測試工作結束后，有一項關鍵步驟不可或缺，即殘余電荷的處理。必須在確認設備顯示的電壓已歸零，并且通過內部或外部的安全路徑進行充分放電后，才能用手或普通工具觸碰電極與樣品，這一步驟是防范電擊風險的最后和直接屏障，必須嚴格遵照儀器的使用手冊和安全規程來執行。

結語與展望?

隨著新材料與新工藝不斷涌現，對絕緣材料電氣性能的評價方法和精度要求也將持續演進。BDJC-100KV型測試裝置作為一種集成了現代控制、精準測量、智能管理與多重安全防護于一體的綜合性檢測工具，其在遵循經典測試方法論的同時，也為后續可能的標準更新和功能擴展保留了足夠的靈活性。它為相關工業制造部門的質量控制、為大專院校的前沿材料科學研究、以及為第三方檢測實驗室的公正評測工作，提供了一個值得參考的自動化解決方案。

在使用的全生命周期中，遵循規范，注意維護，始終保持對高電壓風險的警惕，充分發揮其提供的各項安全功能，是每位操作者必須牢記的責任。與此同時，建議設備管理與操作人員建立并堅持執行定期的設備點檢和維護計劃，確保設備長期處于良好的工況。
